- TDR/VNA測定装置
5Gのアプリケーションに使用するデバイスおよび
基板の特性評価が可能。
次世代のニーズに対応した高周波特性測定システム。
E2V6151 / E3V6151 / E4V6151

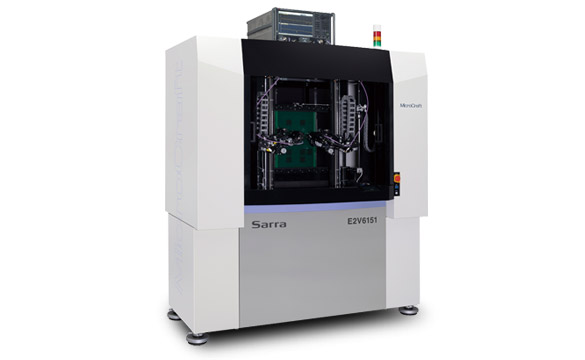

VNA測定装置
E2V6151（2プローブ）
E3V6151（3プローブ）
E4V6151（4プローブ）
VNA（ベクトル・ネットワーク・アナライザ）を搭載可能。自動で高周波特性を測定するシステムです。Sパラメータの測定などを行うことができ、5G向けのアプリケーションに使用するデバイスおよび基板の特性評価も可能です。また、データセンター用高速伝送プリント基板の伝送損失測定や、バックドリルの不具合発見など様々な用途に対応しています。プローブが180°回転し、プローブ同士の接近が可能で、アライメントカメラでのプロ―ビング箇所の直視、各種VNA測定器・TDR測定器と接続も可能です。また、4プローブ仕様では基板の表裏も測定することができます。

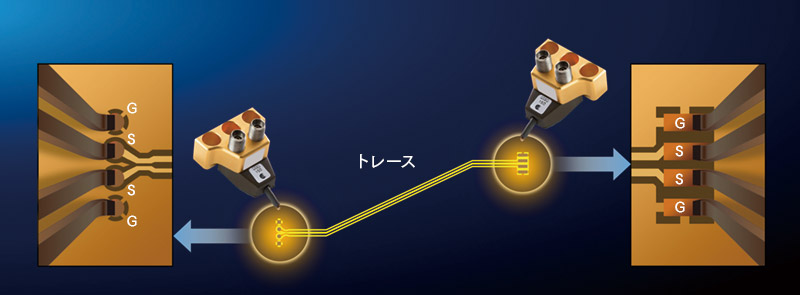

トレースの両端にプローブがコンタクトしてSパラメータなどの測定が可能です
フォームファクター社のACPシリーズなどのプローブを各アームに1個装備することで、トレースの両端にコンタクトすることができます。

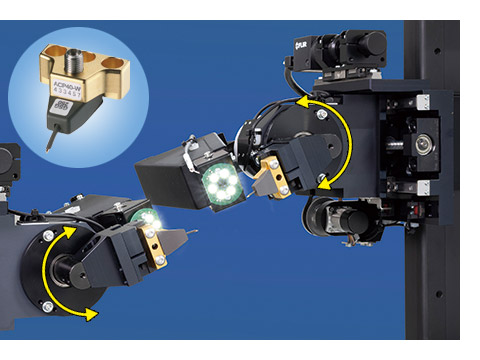

高周波プローブユニット
180°回転機構
プローブ同士の接近を可能とした回転機構を備えた高周波プローブユニットは、様々なパッド配置での検査を可能にします。高周波プローブは、フォームファクター社のACPシリーズをはじめ、様々な高周波プローブの取付が可能です。
スペック
| E2V6151 （2プローブ） |
E3V6151 （3プローブ） |
E4V6151 （4プローブ） |
|
|---|---|---|---|
| 最大検査エリア | 570 x 460 mm |
570 x 460 mm |
570 x 460 mm |
| クランプ方式 | 自動クランプ |
自動クランプ |
自動クランプ |
| プローブ回転角 | 180° |
180° |
180° |
| 繰返し精度X–Y | ±4 µm |
±4 µm |
±4 µm |
| 繰返し精度 θ | 1° |
1° |
1° |
| エアー仕様：圧力 | 0.5 MPa |
0.5 MPa |
0.5 MPa |
| エアー仕様：容量 | 3.5 ℓ/min. |
3.5 ℓ/min. |
3.5 ℓ/min. |
| 電源 単相AC200–240 V 50/60 Hz |
10 A |
12 A |
15 A |
| 重量 | 1500 kg |
1510 kg |
1520 kg |

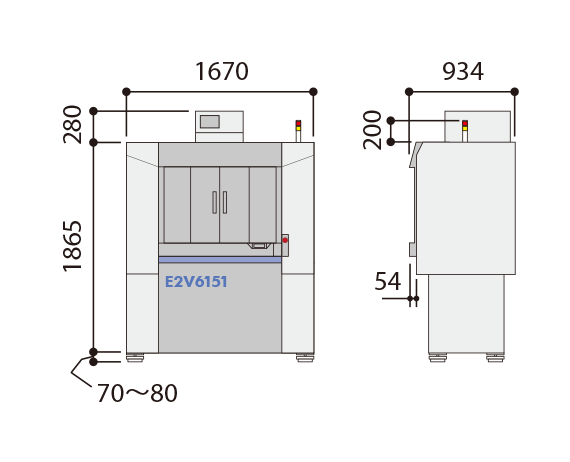

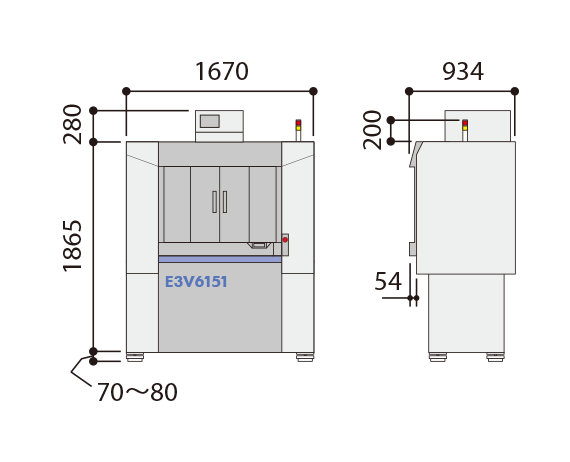

| 外形図（mm） |
|
|
|
| 必要システム | 制御用PC＆モニター *1 |
||
| 動作環境 | 21–24℃、30–70%（相対湿度） * 結露、塵、埃、振動のないこと ※腐食性のガスがある環境では使用しないでください 大気圧露点：−14℃以下（0.7 MPa時、圧力下露点15℃以下） オイルミスト濃度：1 mg/㎥ (ANR) 以下 |
||
対応測定器 *2
| キーサイト・テクノロジー | E5063A (500MHz/1.5GHz/3GHz/4.5GHz/6.5GHz/8.5GHz/14GHz/18GHz)
|
|---|---|
| ローデ・シュワルツ | ZNA40 (40GHz)
|
| アンリツ | MS46524B (8.5GHz/20GHz/43.5GHz) |
- スペック、御見積、資料請求などについてのご相談・お問い合わせは、ご覧の電話番号またはお問い合わせフォームからお願いいたします。また、ラインアップモデルはお客様専用にカスタマイズすることができます。お気軽にご相談ください。
-
