- プリント基板検査装置
EMMAの中核を担うMシリーズ。
テストフロアの多様化と高速化に豊富なラインアップで対応。
Mシリーズ（4プローブシステム）
標準タイプ

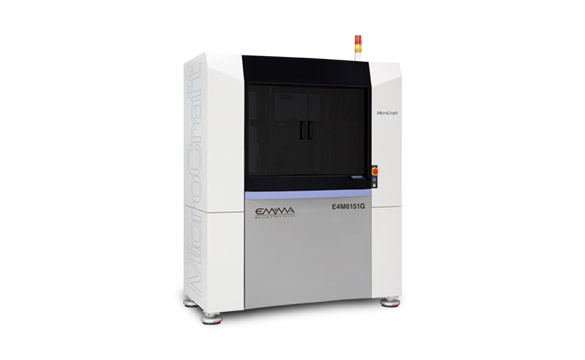

E4M6151G NEW
高密度基板から大型基板、フレキシブルボードまであらゆる基板の検査に対応。毎分6,500ポイントの高速検査が可能なEMMAシリーズのスタンダードモデル。
大型タイプ

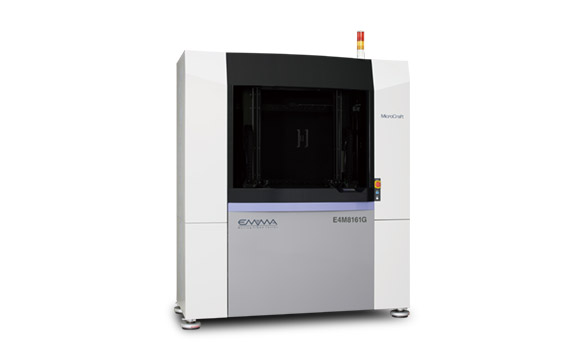

E4M8161G NEW
バーンインボードやバックプレーンなど、大型多層基板に対応したタイプです。大型基板対応ながら、位置決め精度が非常に優れており、しかも高速検査が可能です。
超大型タイプ

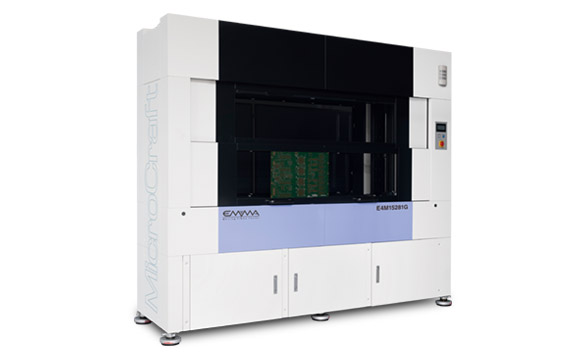

E4M15281G NEW
主にバックボード、バックプレーンまたはバーンインボードと呼ばれる大型基板の検査をするために開発されたマシンです。最大の特徴は、水平軸の駆動をデュアルサーボドライブにしている点です。このドライブ方式により、長尺のプリント基板も無理なく高速に検査できます。
スペック
| E4M6151G | E4M8161G | E4M15281G | |
|---|---|---|---|
| 最大検査エリア | 610 x 510 mm |
810 x 610 mm *1 |
1520 x 810 mm |
| 検査プローブ数 | 前面2本、後面2本 |
前面2本、後面2本 |
前面2本、後面2本 |
| 最小基板サイズ | 60 x 65 mm |
60 x 65 mm |
60 x 65 mm |
| 最大基板厚 | 9 mm |
9 mm |
15 mm |
| 検査不可領域 | クランプエリア端より1 mm *2 |
クランプエリア端より1 mm *2 |
クランプエリア端より1 mm *2 |
| 繰り返し精度 *3 | ±4 µm |
±4 µm |
±4 µm |
| 位置決め分解能 | 2 µm |
2 µm |
6 µm |
| 最小パッドピッチ | 100 µm *4 |
120 µm *4 |
180 µm *4 |
| 最小パッドサイズ | 30 µm *5 |
30 µm *5 |
80 µm *5 |
| 検査電圧 | 導通検査時：0–10 V |
導通検査時：0–10 V |
導通検査時：0–10 V |
| 検査電流 | 導通検査時：2.5 µA–150 mA |
導通検査時：2.5 µA–150 mA |
導通検査時：2.5 µA–150 mA |
| クランプ方式 | 自動クランプ *7 |
自動クランプ *7 |
自動クランプ |
| アライメントカメラ | 前面2台、後面2台 |
前面2台、後面2台 |
前面2台、後面2台 |
| プリンター | 外付 |
外付 |
外付 |
| エアー仕様：圧力 | 0.5 MPa |
0.5 MPa |
0.5 MPa |
| エアー仕様：容量 | 3.5 ℓ/min. |
3.5 ℓ/min. |
7.0 ℓ/min. |
| 電源 *8 単相AC200–240 V 50/60 Hz |
10 A |
15 A |
20 A |
| 重量 | 1100 kg |
1420 kg |
1850 kg |

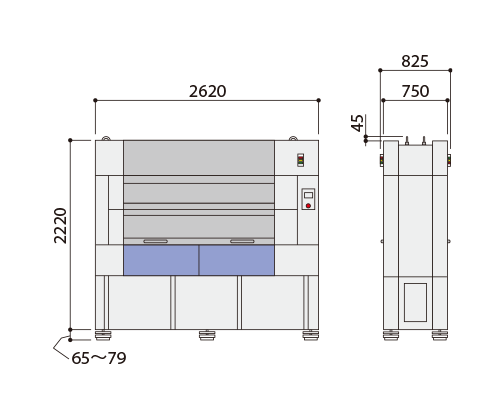

| 外形図（mm） |
|
|
|
| 必要システム | 1）制御用PC & モニター 2）検査点自動作成ソフト編集用PC & モニター * 上記 1), 2)は１台のPC及びモニターを併用できます。* PCの仕様については営業に確認してください。 |
||
| ソフトウェア | 操作用のEMMA2020は標準装備、その他はオプション。（対応OSは、Windows 10 / Windows 11） | ||
| プローブタイプ | プローブは用途に応じて各種用意しています。モデルによって取付可能タイプが異なります。各スペックの詳細については営業にご確認下さい。 | ||
| 動作環境 | 21–24℃、30–70%（相対湿度） * 結露、塵、埃、振動のないこと ※腐食性のガスがある環境では使用しないでください 大気圧露点：−14℃以下（0.7 MPa時、圧力下露点15℃以下） オイルミスト濃度：1 mg/㎥ (ANR) 以下 |
||
Mシリーズ（8プローブシステム）
標準タイプ

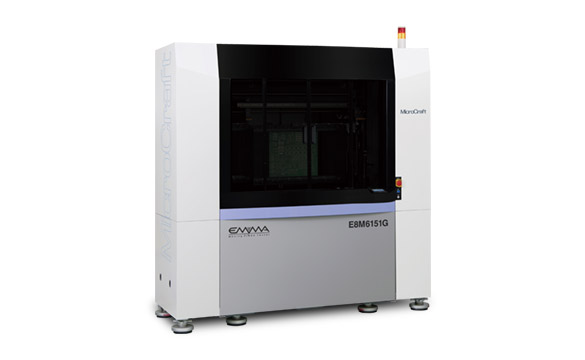

E8M6151G NEW
基板の両面に各4本のプローブを配置。自在に高速移動し、驚異的な検査スピードを実現します。各プローブの動作効率を極限まで上げ、洗練されたソフトウェアと相まって検査スピードの大幅アップを可能にしました。その速度は毎分10,000ポイント以上。これだけの検査スピードを達成しながら、位置決め分解能2 µm、繰り返し精度±4 µmという高い水準をキープしています。
大型タイプ

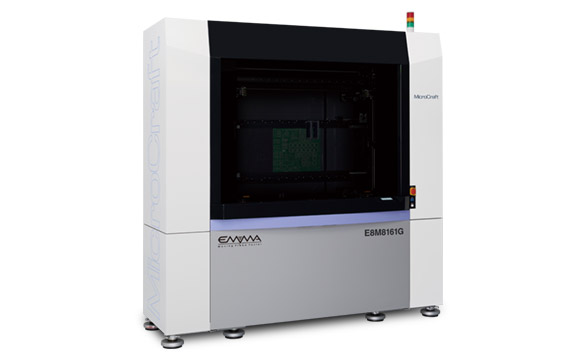

E8M8161G NEW
最大検査エリア810 x 610 mmの大型タイプ。大型基板対応ながら超高速検査を行うことが可能です。
スペック
| E8M6151G | E8M8161G | |
|---|---|---|
| 最大検査エリア | 610 x 510 mm |
810 x 610 mm |
| 検査プローブ数 | 前面4本、後面4本 |
前面4本、後面4本 |
| 最小基板サイズ | 60 x 75 mm |
60 x 75 mm |
| 最大基板厚 | 9 mm |
9 mm |
| 検査不可領域 | クランプエリア端より3 mm *1 |
クランプエリア端より3 mm *1 |
| 繰り返し精度 *2 | ±4 µm |
±4 µm |
| 位置決め分解能 | 2 µm |
2 µm |
| 最小パッドピッチ | 100 µm *3 |
120 µm *3 |
| 最小パッドサイズ | 50 µm *4 |
50 µm *4 |
| 検査電圧 | 導通検査時：0–10 V |
導通検査時：0–10 V |
| 検査電流 | 導通検査時：2.5 µA–150 mA |
導通検査時：2.5 µA–150 mA |
| クランプ方式 | 自動クランプ |
自動クランプ |
| アライメントカメラ | 前面4台、後面4台 |
前面4台、後面4台 |
| プリンター | 外付 |
外付 |
| エアー仕様：圧力 | 0.5 MPa |
0.5 MPa |
| エアー仕様：容量 | 3.5 ℓ/min. |
3.5 ℓ/min. |
| 電源 *6 単相AC200–240 V 50/60 Hz |
20 A |
20 A |
| 重量 | 2000 kg |
2200 kg |

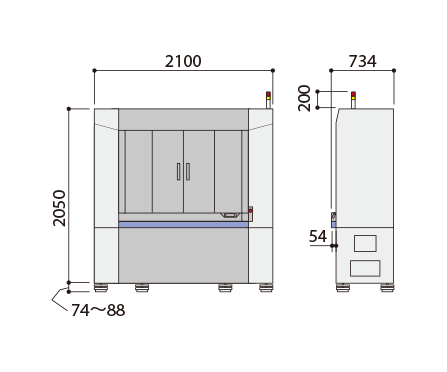

| 外形図（mm） |
|
|
| 必要システム | 1）制御用PC & モニター 2）検査点自動作成ソフト編集用PC & モニター * 上記 1), 2)は１台のPC及びモニターを併用できます。* PCの仕様については営業に確認してください。 |
|
| ソフトウェア | 操作用のEMMA2020は標準装備、その他はオプション。（対応OSは、Windows 10 / Windows 11） | |
| プローブタイプ | プローブは用途に応じて各種用意しています。モデルによって取付可能タイプが異なります。各スペックの詳細については営業にご確認下さい。 | |
| 動作環境 | 21–24℃、30–70%（相対湿度） * 結露、塵、埃、振動のないこと ※腐食性のガスがある環境では使用しないでください 大気圧露点：−14℃以下（0.7 MPa時、圧力下露点15℃以下） オイルミスト濃度：1 mg/㎥ (ANR) 以下 |
|
Mシリーズ（2プローブシステム）
シャトルテーブルタイプ

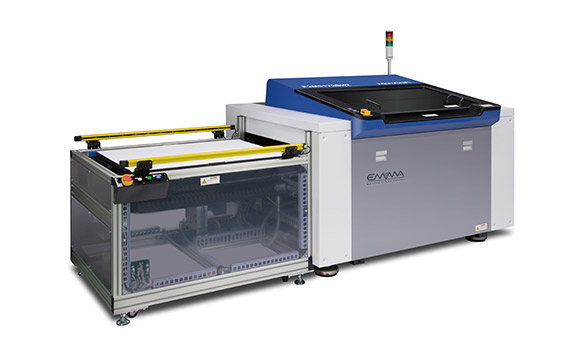

F2M9172G-SH
大型タイプにシャトルテーブルを接続し、スループットが大きく向上したシャトルテーブルタイプ。F2M9172G-SHはシングルシャトル仕様（シャトル x 1）です。
シャトルテーブルタイプ

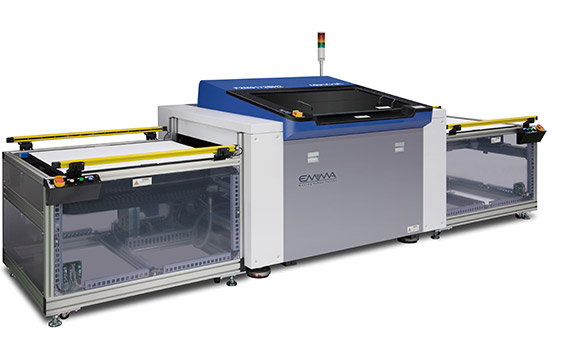

F2M9172G-SH2
デュアルシャトル仕様（シャトル x 2）です。

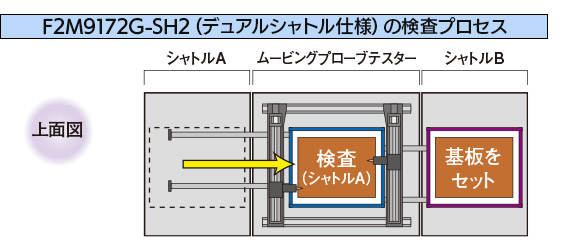

一方のシャトルが検査中にもう一方のシャトルに基板をセット

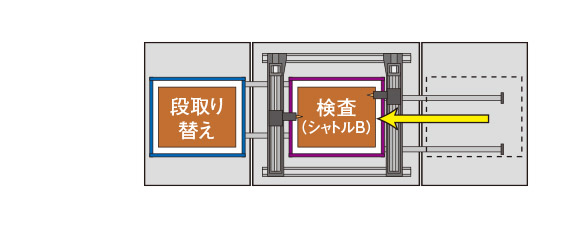

検査の完了したシャトルは元の位置に戻り、もう一方のシャトルが移動して検査が始まります。その間に待機中のシャトルで基板の段取り替えを行います。
スペック
| F2M9172G-SH | F2M9172G-SH2 | |
|---|---|---|
| 最大検査エリア | 910 x 720 mm |
910 x 720 mm |
| 検査プローブ数 | 上面2本 |
上面2本 |
| 最小基板サイズ | 50 x 50 mm |
50 x 50 mm |
| 最大基板厚 | 10 mm |
10 mm |
| 検査不可領域 | — |
— |
| 繰り返し精度 *1 | ±4 µm |
±4 µm |
| 位置決め分解能 | 2 µm |
2 µm |
| 最小パッドピッチ | 180 µm *2 |
180 µm *2 |
| 最小パッドサイズ | 60 µm *2 |
60 µm *2 |
| 検査電圧 | 導通検査時：0–10 V |
導通検査時：0–10 V |
| 検査電流 | 導通検査時：2.5 µA–150 mA |
導通検査時：2.5 µA–150 mA |
| クランプ方式 | バキューム方式 |
バキューム方式 |
| アライメントカメラ | 上面2台 |
上面2台 |
| プリンター | 外付 |
外付 |
| エアー仕様：圧力 | 0.5 MPa |
0.5 MPa |
| エアー仕様：容量 | 0.6 ℓ/min. |
0.6 ℓ/min. |
| 電源 *4 単相AC200–240 V 50/60 Hz |
15 A |
15 A |
| 重量 | 1500 kg |
2000 kg |

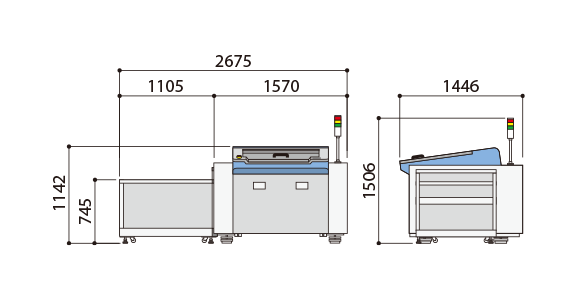

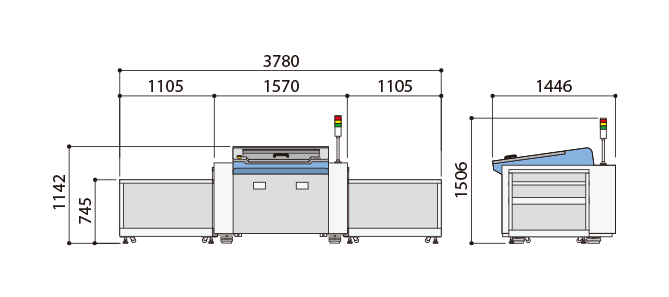

| 外形図（mm） |
|
|
| 必要システム | 1）制御用PC & モニター 2）検査点自動作成ソフト編集用PC & モニター * 上記 1), 2)は１台のPC及びモニターを併用できます。* PCの仕様については営業に確認してください。 |
|
| ソフトウェア | 操作用のEMMA2020は標準装備、その他はオプション。（対応OSは、Windows 10 / Windows 11） | |
| プローブタイプ | プローブは用途に応じて各種用意しています。モデルによって取付可能タイプが異なります。各スペックの詳細については営業にご確認下さい。 | |
| 動作環境 | 21–24℃、30–70%（相対湿度） * 結露、塵、埃、振動のないこと ※腐食性のガスがある環境では使用しないでください 大気圧露点：−14℃以下（0.7 MPa時、圧力下露点15℃以下） オイルミスト濃度：1 mg/㎥ (ANR) 以下 |
|
- スペック、御見積、資料請求などについてのご相談・お問い合わせは、ご覧の電話番号またはお問い合わせフォームからお願いいたします。また、ラインアップモデルはお客様専用にカスタマイズすることができます。お気軽にご相談ください。
-
