- プリント基板検査装置
標準タイプよりプロービングの精度を大幅にアップし、
高密度なファインピッチ基板の検査に対応。

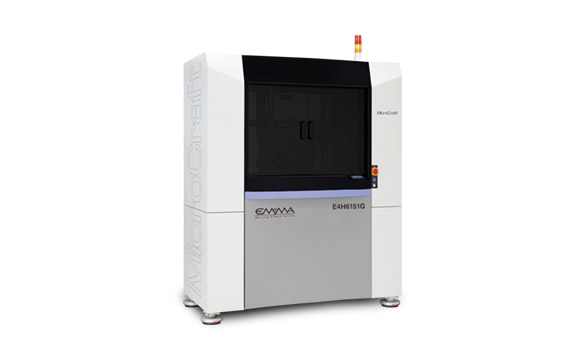

Hシリーズ（4プローブシステム）
高精度タイプ
E4H6151G / E4H3325G NEW
標準タイプよりプロービングの精度を大幅にアップし、より高密度なファインピッチ基板に対応しました。E4H6151Gは、標準的な大きさの基板に対応しており、最小パッドサイズ20 µm、最小パッドピッチ50 µmです。E4H3325Gは、一般的なモジュール基板やマザーボードなどの高密度基板をターゲットにしており、最小パッドサイズ15 µm、最小パッドピッチ45 µmです。
スペック
| E4H6151G | E4H3325G | |
|---|---|---|
| 最大検査エリア | 610 x 510 mm |
330 x 250 mm |
| 検査プローブ数 | 前面2本、後面2本 |
前面2本、後面2本 |
| 最小基板サイズ | 60 x 65 mm |
40 x 35 mm |
| 最大基板厚 | 9 mm |
9 mm |
| 検査不可領域 | クランプエリア端より1 mm *1 |
クランプエリア端より1 mm *1 |
| 繰り返し精度 *2 | ±4 µm |
±2 µm |
| 位置決め分解能 | 2 µm |
1 µm |
| 最小パッドピッチ | 50 µm *3 |
45 µm *3 |
| 最小パッドサイズ | 20 µm *4 |
15 µm *4 |
| 検査電圧 | 導通検査時：0–10 V |
導通検査時：0–10 V |
| 検査電流 | 導通検査時：2.5 µA–150 mA |
導通検査時：2.5 µA–150 mA |
| クランプ方式 | 自動クランプ |
自動クランプ |
| アライメントカメラ | 前面2台、後面2台 |
前面2台、後面2台 |
| プリンター | 外付 |
外付 |
| エアー仕様：圧力 | 0.5 MPa |
0.5 MPa |
| エアー仕様：容量 | 3.5 ℓ/min. |
3.5 ℓ/min. |
| 電源 *6 単相AC200–240 V 50/60 Hz |
10 A |
10 A |
| 重量 | 1150 kg |
1200 kg |
| 外形図（mm） |
|
|
| 必要システム | 1）制御用PC & モニター 2）検査点自動作成ソフト編集用PC & モニター * 上記 1), 2)は１台のPC及びモニターを併用できます。* PCの仕様については営業に確認してください。 |
|
| ソフトウェア | 操作用のEMMA2020は標準装備、その他はオプション。（対応OSは、Windows 10 / Windows 11） | |
| プローブタイプ | プローブは用途に応じて各種用意しています。モデルによって取付可能タイプが異なります。各スペックの詳細については営業にご確認下さい。 | |
| 動作環境 | 21–24℃、30–70%（相対湿度） * 結露、塵、埃、振動のないこと ※腐食性のガスがある環境では使用しないでください 大気圧露点：−14℃以下（0.7 MPa時、圧力下露点15℃以下） オイルミスト濃度：1 mg/㎥ (ANR) 以下 |
|

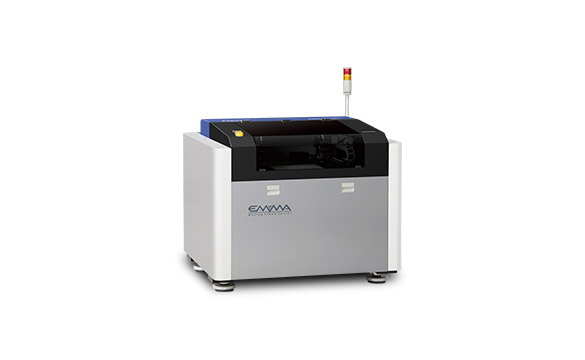

Hシリーズ（2プローブシステム）
高精度タイプ
F2H6151G / F2H3325G NEW
F2H6151Gは、標準的な大きさの基板に対応しており、最小パッドサイズ20 µm、最小パッドピッチ50 µmです。F2H3325は、一般的なモジュール基板やマザーボードなどの高密度基板をターゲットにしており、最小パッドサイズ15 µm、最小パッドピッチ45 µmです。
※仕様により扉の形状が製品写真と異なる場合があります
スペック
| F2H6151G | F2H3325G | |
|---|---|---|
| 最大検査エリア | 610 x 510 mm |
330 x 250 mm |
| 検査プローブ数 | 上面2本 |
上面2本 |
| 最小基板サイズ | 50 x 50 mm |
50 x 50 mm |
| 最大基板厚 | 10 mm |
10 mm |
| 検査不可領域 | — |
— |
| 繰り返し精度 *1 | ±4 µm |
±2 µm |
| 位置決め分解能 | 2 µm |
1 µm |
| 最小パッドピッチ | 50 µm *2 |
45 µm *2 |
| 最小パッドサイズ | 20 µm *3 |
15 µm *3 |
| 検査電圧 | 導通検査時：0–10 V |
導通検査時：0–10 V |
| 検査電流 | 導通検査時：2.5 µA–150 mA |
導通検査時：2.5 µA–150 mA |
| クランプ方式 | バキューム方式 |
バキューム方式 |
| アライメントカメラ | 上面2台 |
上面2台 |
| プリンター | 外付 |
外付 |
| エアー仕様：圧力 | 0.5 MPa |
不要 |
| エアー仕様：容量 | 0.6 ℓ/min |
不要 |
| 電源 *5 単相AC200–240 V 50/60 Hz |
8 A |
8 A |
| 重量 | 720 kg |
700 kg |

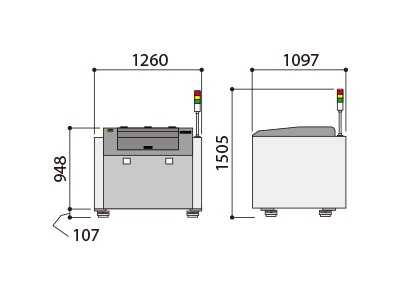

| 外形図（mm） |
|
|
| 必要システム | 1）制御用PC & モニター 2）検査点自動作成ソフト編集用PC & モニター * 上記 1), 2)は１台のPC及びモニターを併用できます。* PCの仕様については営業に確認してください。 |
|
| ソフトウェア | 操作用のEMMA2020は標準装備、その他はオプション。（対応OSは、Windows 10 / Windows 11） | |
| プローブタイプ | プローブは用途に応じて各種用意しています。モデルによって取付可能タイプが異なります。各スペックの詳細については営業にご確認下さい。 | |
| 動作環境 | 21–24℃、30–70%（相対湿度） * 結露、塵、埃、振動のないこと ※腐食性のガスがある環境では使用しないでください 大気圧露点：−14℃以下（0.7 MPa時、圧力下露点15℃以下） オイルミスト濃度：1 mg/㎥ (ANR) 以下 |
|
