  • オンデマンド・インクジェット印刷システム

高精細印刷ヘッドを2基搭載した高精細印刷モデル。

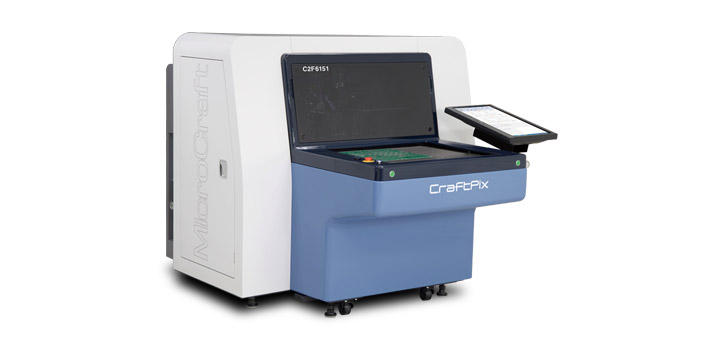

C2Fモデル

C2F6151

高精細印刷モデル
C2F6151 / C2F7861
高精細印刷ヘッドを2基搭載。充実の基本性能とワンランク上の印刷クオリティを兼ね備えたモデルです。

スペック

C2F6151 C2F7861
最大基板サイズ

625 x 535 mm

795 x 651 mm
吐出最大周波数

80 kHz

80 kHz
横方向解像度（dpi）

600 / 900 / 1200 / 1500 / 2400

600 / 900 / 1200 / 1500 / 2400
縦方向解像度（dpi）

1200 / 2400

1200 / 2400
最小液滴量

3.5 pl

3.5 pl
ノズル数

2 x 1776 (3552)

2 x 1776 (3552)
標準解像度

1200 dpi

1200 dpi
最小線幅 *1

40 µm–70 µm

40 µm–70 µm
印刷時間 *2

580 x 430 mm: 17秒

610 x 510 mm: 27秒

580 x 430 mm: 17秒

610 x 510 mm: 27秒

780 x 610 mm: 31秒
インクタンク数

1

1
インクタンク容量（最大）

1000 ml

1000 ml
オンヘッドUVランプ *3

LED UVランプ

LED UVランプ
アライメントカメラ数

1

1
カメラ視野角

8.4 x 6.3 mm

8.4 x 6.3 mm
エアー仕様：圧力

0.5 MPa

0.5 MPa
エアー仕様：容量

75 ℓ/min.

75 ℓ/min.
電源 *4
単相AC200–240 V 50/60 Hz

15 A

15 A
重量

700 kg

1000 kg
外形図（mm）

動作環境 21–24℃、30–70%（相対湿度）
* 結露、塵、埃（クリーンルームISOクラス7 (Federal standard 209E クラス1万相当) 以上推奨）、振動、腐食性ガスのないこと。
大気圧露点：−14℃以下（0.7 MPa時、圧力下露点15℃以下）
オイルミスト濃度：1 mg/㎥ (ANR) 以下

*1 インクにより変わります。*2 UV硬化型インク使用時、速度は必要UV光量により変わります。印刷時間には画像アラインメント、シャトル動作、基板取り替え時間を含みません。*3 搭載するLED UVランプは使用するインクによって異なります。*4 別途冷却装置及び真空ポンプの電源が必要です（仕様は仕向け地によって異なります）● お客様にてインク交換を行うには特別なトレーニングを受ける必要があります。● CraftPixの消耗品はインク、洗浄液、フィルター、送液チューブ、UVランプ、アレイユニット、バキューム用紙、温度センサー、ヒーターなどです。● 仕様の詳細については営業にご確認ください

全モデル共通スペック

基板厚さ

0.1–6.0 mm（6.0 mm以上の厚さはオプション対応）*5
モニタ

タッチパネル式液晶モニタ装備
ソフトウェア対応OS

Windows 10 / Windows 11
入力データ

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 バキューム吸着使用時。基板の反りや基板固定方式により値は異なります。基板の反りによって印字品質が低下する可能性があります。特定の条件における正確な数字については営業にご確認ください。*6 縮尺・位置合わせ機能使用不可

真空ポンプ スペック *

電源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
排気量

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)
エアカプラサイズ

RC 3/4
重量

85 kg

* 基板固定方式による
