- オンデマンド・インクジェット印刷システム
インクカートリッジ/インクパウチによるインク供給を採用。
少量の液滴吐出に適したモデル。
C1K**C/Pモデル
少量インク対応モデル(インクカートリッジ方式)
C1K6151C / C1K7861C
少量インク対応モデル(インクパウチ方式)
C1K6151P / C1K7861P
インクカートリッジ/インクパウチによるインク供給を採用したモデルです。少量の液滴吐出に適しています。インクを頻繁に入れ替える場合や、実験的な印刷での使用に向いていますので、高価な銀ナノインクを使用した印刷などに最適です。
スペック
C1K6151C/P | C1K7861C/P | |
---|---|---|
最大基板サイズ | 625 x 535 mm |
795 x 651 mm |
吐出最大周波数 | 45 kHz |
45 kHz |
横方向解像度(dpi) | 360 / 720 / 1080 / 1440 |
360 / 720 / 1080 / 1440 |
縦方向解像度(dpi) | 360 / 720 / 1080 / 1440 / 1800 / 2160 |
360 / 720 / 1080 / 1440 / 1800 / 2160 |
最小液滴量 | 6 pl / 13 pl |
6 pl / 13 pl |
ノズル数 | 1 x 1024 |
1 x 1024 |
標準解像度 | 720 dpi |
720 dpi |
最小線幅 *1 | 70 µm–90 µm |
70 µm–90 µm |
印刷時間 *2 | 580 x 430 mm: 32秒 610 x 510 mm: 44秒 |
580 x 430 mm: 32秒 610 x 510 mm: 44秒 780 x 610 mm: 59秒 |
インクタンク数 | 1 |
1 |
インクタンク容量(最大) | 100 ml |
100 ml |
オンヘッドUVランプ *3 | LED UVランプ |
LED UVランプ |
アライメントカメラ数 | 1 |
1 |
カメラ視野角 | 8.4 x 6.3 mm |
8.4 x 6.3 mm |
エアー仕様:圧力 | 0.5 MPa |
0.5 MPa |
エアー仕様:容量 | 75 ℓ/min. |
75 ℓ/min. |
電源 *4 単相AC200–240 V 50/60 Hz |
15 A |
15 A |
重量 | 700 kg |
1000 kg |

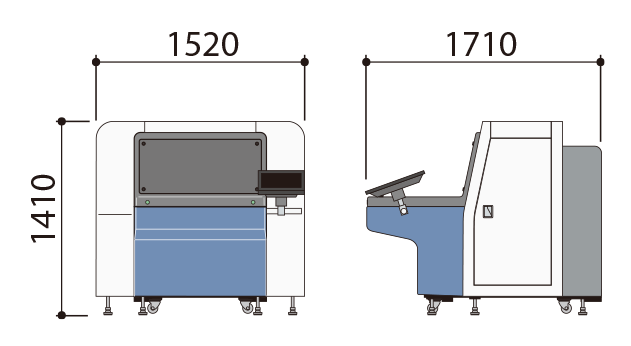

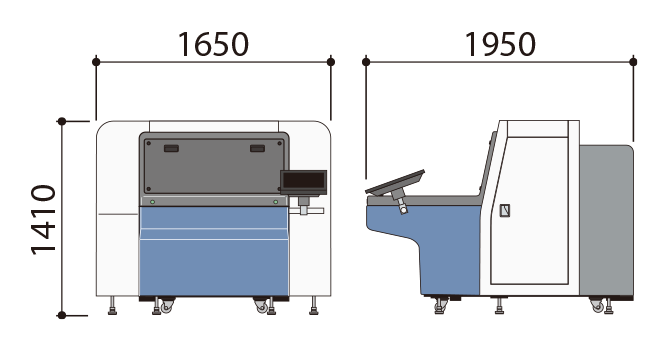

外形図(mm) | ||
動作環境 | 21–24℃、30–70%(相対湿度) * 結露、塵、埃(クリーンルームISOクラス7 (Federal standard 209E クラス1万相当) 以上推奨)、振動、腐食性ガスのないこと。 大気圧露点:−14℃以下(0.7 MPa時、圧力下露点15℃以下) オイルミスト濃度:1 mg/㎥ (ANR) 以下 |
全モデル共通スペック
基板厚さ | 0.1–6.0 mm(6.0 mm以上の厚さはオプション対応)*5 |
---|---|
モニタ | タッチパネル式液晶モニタ装備 |
ソフトウェア対応OS | Windows 10 / Windows 11 |
入力データ | RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6 |
真空ポンプ スペック *
電源 | 三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz |
---|---|
排気量 | 575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz) |
エアカプラサイズ | RC 3/4 |
重量 | 85 kg |
