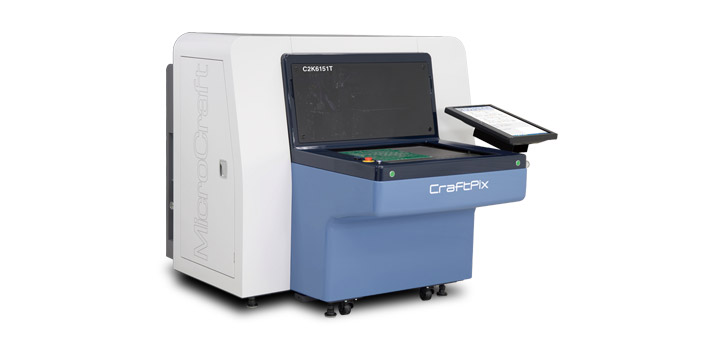

C2K**Tモデル

C2K**T

2色印刷対応モデル
C2K6151T / C2K7861T
2系統のインクフローとインクリサイクルシステムを装備しており、白色・黄色両方のシンボルインクや、エッチレジスト・ソルダーマスクなど異なる2種類のインクを同時に用いることが可能です。

超大型モデル

2色印刷対応モデル（超大型タイプ）
C2K11078T / C2K11091T / C2K120110T
非常に大きなサイズに対応した超大型タイプです。印刷速度は6151 / 7861タイプと同等の性能をもっています。印刷方式は他モデルと同じ単方向印刷ですが、印刷ヘッド部が前後方向にも動く印刷機構を備えていることが大きな特徴です。

C2K6151T/7861T スペック

C2K6151T C2K7861T
最大基板サイズ

625 x 535 mm

795 x 651 mm
吐出最大周波数

45 kHz

45 kHz
横方向解像度（dpi）

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440
縦方向解像度（dpi）

360 / 720 / 1080 / 1440 / 1800 / 2160

360 / 720 / 1080 / 1440 / 1800 / 2160
最小液滴量

6 pl / 13 pl

6 pl / 13 pl
ノズル数

2 x 1024 (2048)

2 x 1024 (2048)
標準解像度

720 dpi

720 dpi
最小線幅 *1

70 µm–90 µm

70 µm–90 µm
印刷時間 *2

580 x 430 mm: 32秒

610 x 510 mm: 44秒

580 x 430 mm: 32秒

610 x 510 mm: 44秒

780 x 610 mm: 59秒
インクタンク数

2

2
インクタンク容量（最大）

1000 ml x 2

1000 ml x 2
オンヘッドUVランプ *3

LED UVランプ

LED UVランプ
アライメントカメラ数

1

1
カメラ視野角

8.4 x 6.3 mm

8.4 x 6.3 mm
エアー仕様：圧力

0.5 MPa

0.5 MPa
エアー仕様：容量

150 ℓ/min.

150 ℓ/min.
電源 *4
単相AC200–240 V 50/60 Hz

15 A

15 A
重量

700 kg

1000 kg
外形図（mm）

動作環境 21–24℃、30–70%（相対湿度）
* 結露、塵、埃（クリーンルームISOクラス7 (Federal standard 209E クラス1万相当) 以上推奨）、振動、腐食性ガスのないこと。
大気圧露点：−14℃以下（0.7 MPa時、圧力下露点15℃以下）
オイルミスト濃度：1 mg/㎥ (ANR) 以下

*1 インクにより変わります。*2 UV硬化型インク使用時、速度は必要UV光量により変わります。印刷時間には画像アラインメント、シャトル動作、基板取り替え時間を含みません。*3 搭載するLED UVランプは使用するインクによって異なります。*4 別途冷却装置及び真空ポンプの電源が必要です（仕様は仕向け地によって異なります）● お客様にてインク交換を行うには特別なトレーニングを受ける必要があります。● CraftPixの消耗品はインク、洗浄液、フィルター、送液チューブ、UVランプ、アレイユニット、バキューム用紙、温度センサー、ヒーターなどです。● 仕様の詳細については営業にご確認ください

C2K11078T/11091T/120110T スペック

C2K11078T C2K11091T C2K120110T
最大基板サイズ

1100 x 780 mm

1142 x 910 mm

1220 x 1120 mm
吐出最大周波数

45 kHz

45 kHz

45 kHz
横方向解像度（dpi）

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440
縦方向解像度（dpi）

360 / 720 / 1080 / 1440 / 1800 / 2160

360 / 720 / 1080 / 1440 / 1800 / 2160

360 / 720 / 1080 / 1440 / 1800 / 2160
最小液滴量

6 pl / 13 pl

6 pl / 13 pl

6 pl / 13 pl
ノズル数

2 x 1024 (2048)

2 x 1024 (2048)

2 x 1024 (2048)
標準解像度

720 dpi

720 dpi

720 dpi
最小線幅 *1

70 µm–90 µm

70 µm–90 µm

70 µm–90 µm
印刷時間 *2

580 x 430 mm: 32秒

610 x 510 mm: 44秒

780 x 610 mm: 59秒

1100 x 780 mm: 113秒

580 x 430 mm: 32秒

610 x 510 mm: 44秒

780 x 610 mm: 59秒

1100 x 780 mm: 113秒

580 x 430 mm: 32秒

610 x 510 mm: 44秒

780 x 610 mm: 59秒

1100 x 780 mm: 113秒
インクタンク数

2

2

2
インクタンク容量（最大）

1000 ml x 2

1000 ml x 2

1000 ml x 2
オンヘッドUVランプ *3

LED UVランプ

LED UVランプ

LED UVランプ
アライメントカメラ数

1

1

1
カメラ視野角

8.4 x 6.3 mm

8.4 x 6.3 mm

8.4 x 6.3 mm
エアー仕様：圧力

0.5 MPa

0.5 MPa

0.5 MPa
エアー仕様：容量

150 ℓ/min.

150 ℓ/min.

150 ℓ/min.
電源 *4
三相AC200–230 V 50/60 Hz

20 A

20 A

20 A
重量

1700 kg

2200 kg

2700 kg
外形図（mm）

動作環境 21–24℃、30–70%（相対湿度）
* 結露、塵、埃（クリーンルームISOクラス7 (Federal standard 209E クラス1万相当) 以上推奨）、振動、腐食性ガスのないこと。
大気圧露点：−14℃以下（0.7 MPa時、圧力下露点15℃以下）
オイルミスト濃度：1 mg/㎥ (ANR) 以下

*1 インクにより変わります。*2 UV硬化型インク使用時、速度は必要UV光量により変わります。印刷時間には画像アラインメント、シャトル動作、基板取り替え時間を含みません。*3 搭載するLED UVランプは使用するインクによって異なります。*4 別途冷却装置及び真空ポンプの電源が必要です（仕様は仕向け地によって異なります）● お客様にてインク交換を行うには特別なトレーニングを受ける必要があります。● CraftPixの消耗品はインク、洗浄液、フィルター、送液チューブ、UVランプ、アレイユニット、バキューム用紙、温度センサー、ヒーターなどです。● 仕様の詳細については営業にご確認ください

全モデル共通スペック

基板厚さ

0.1–6.0 mm（6.0 mm以上の厚さはオプション対応）*5
モニタ

タッチパネル式液晶モニタ装備
ソフトウェア対応OS

Windows 10 / Windows 11
入力データ

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 バキューム吸着使用時。基板の反りや基板固定方式により値は異なります。基板の反りによって印字品質が低下する可能性があります。特定の条件における正確な数字については営業にご確認ください。*6 縮尺・位置合わせ機能使用不可

真空ポンプ スペック *

電源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
排気量

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)
エアカプラサイズ

RC 3/4
重量

85 kg

* 基板固定方式による
