CraftPixシリーズ中、
最高の印刷速度を実現したフラッグシップモデル。

C8K**Tモデル

C8K7265T

超高速印刷モデル

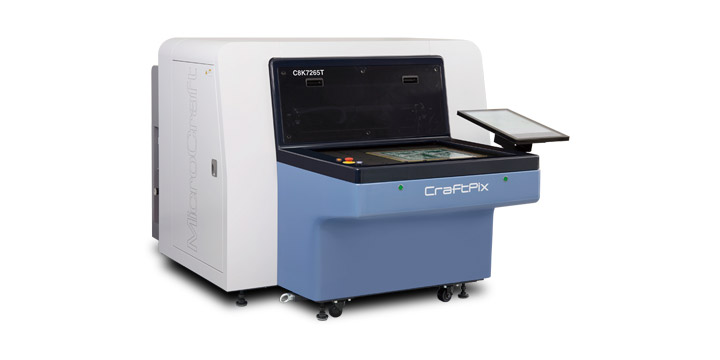

C8K7265T NEW
印刷ヘッドを8基搭載したフラッグシップモデルです。ソルダーレジストはもちろん、量産ラインでシンボル印刷にお使いいただくことも可能です。インクタンクを2個装備しており、4ヘッド＋4ヘッドの構成で2色印刷モデルとしてもお使いいただけます。

スペック

C8K7265T
最大基板サイズ

720 x 650 mm
吐出最大周波数

45 kHz
横方向解像度（dpi）

360 / 720 / 1080 / 1440
縦方向解像度（dpi）

720 / 1440 / 2160
最小液滴量

6 pl / 13 pl
ノズル数

8 x 1024 (8192)
標準解像度

720 dpi
最小線幅 *1

70 µm–90 µm
印刷時間 *2

580 x 430 mm: 6秒
610 x 510 mm: 6秒
インクタンク数

2
インクタンク容量（最大）

1000 ml x 2
オンヘッドUVランプ *3

LED UVランプ
アライメントカメラ数

3
カメラ視野角

11.5 x 8.6 mm
エアー仕様：圧力

0.5 MPa
エアー仕様：容量

150 ℓ/min.
電源 *4
単相AC200–240 V 50/60 Hz

30 A
重量

1450 kg
外形図（mm）

動作環境 21–24℃、30–70%（相対湿度）
* 結露、塵、埃（クリーンルームISOクラス7 (Federal standard 209E クラス1万相当) 以上推奨）、振動、腐食性ガスのないこと。
大気圧露点：−14℃以下（0.7 MPa時、圧力下露点15℃以下）
オイルミスト濃度：1 mg/㎥ (ANR) 以下

*1 インクにより変わります。*2 UV硬化型インク使用時、速度は必要UV光量により変わります。印刷時間には画像アラインメント、シャトル動作、基板取り替え時間を含みません。*3 搭載するLED UVランプは使用するインクによって異なります。*4 別途冷却装置及び真空ポンプの電源が必要です（仕様は仕向け地によって異なります）● お客様にてインク交換を行うには特別なトレーニングを受ける必要があります。● CraftPixの消耗品はインク、洗浄液、フィルター、送液チューブ、UVランプ、アレイユニット、バキューム用紙、温度センサー、ヒーターなどです。● 仕様の詳細については営業にご確認ください

全モデル共通スペック

基板厚さ

0.1–6.0 mm（6.0 mm以上の厚さはオプション対応）*5
モニタ

タッチパネル式液晶モニタ装備
ソフトウェア対応OS

Windows 10 / Windows 11
入力データ

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 バキューム吸着使用時。基板の反りや基板固定方式により値は異なります。基板の反りによって印字品質が低下する可能性があります。特定の条件における正確な数字については営業にご確認ください。*6 縮尺・位置合わせ機能使用不可

真空ポンプ スペック *

電源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
排気量

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)
エアカプラサイズ

RC 3/4
重量

85 kg

* 基板固定方式による
