Ein Auto-Loader-Typ sorgt für Personalersparnis und erlaubt es,
große Mengen an Leiterplatten 24 Stunden lang automatisch und ohne Personalüberwachung zu messen.

HTA3540AL

HTA3540AL

TDR-Messsystem mit vollständiger Automatisierung
HTA3540AL

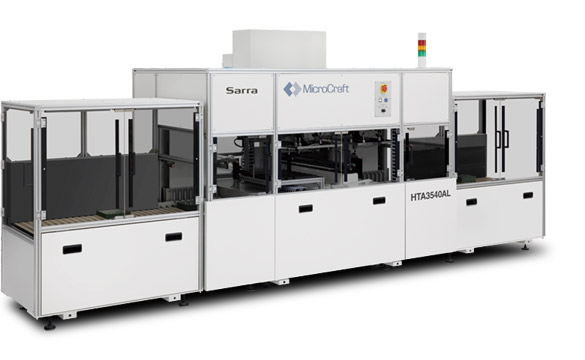

Ein Modell mit automatischer Beladung, bei dem sich der Prüfbereich in der Mitte befindet und die automatische Beladung/Entladung auf der linken und rechten Seite erfolgt. Kann 520 Stück * bei unbeaufsichtigtem Betrieb handhaben. Die Leiterplatten werden vom Belader auf der rechten Seite in die Tester-Sektion transferiert. Nach dem Test wird die fehlerfreie Leiterplatte zum Entlader auf der linken Seite transportiert und die fehlerhafte Leiterplatte wird im NG Stapel gestapelt (bis zu 80 Stück * ). Standardmäßig ist ein Ionisator zur Beseitigung statischer Elektrizität vorhanden. * bei einer Stärke von 1 mm

HTA3540AL

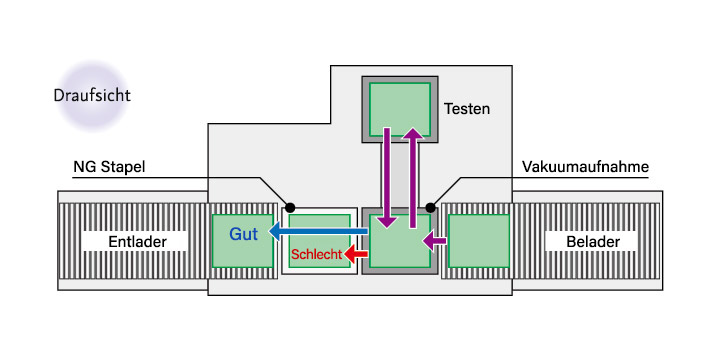

Die Leiterplatten werden in den Belader eingelegt. Die Maschine transferiert die Leiterplatten automatisch zum Testen und sortiert diese dann entsprechend dem Testergebnis in den jeweiligen Entlader (Gut oder Schlecht).

Technische Daten

HTA3540AL
Max. Testbereich

350 x 400 mm
Max. Panel Dimension

350 x 400 mm
Min. Plattengröße

80 x 60 mm
Max. Plattenstärke

2 mm
Plattenfixierung

mittels Vakuum
Maximale Plattenzahl

520 Stück (bei einer Stärke von 1 mm)
Maximale Plattengröße bei automatischer Be- und Entladung

350 x 400 mm
Minimale Plattengröße bei automatischer Be- und Entladung

80 x 60 mm
Maximales Plattengewicht bei automatischer Be- und Entladung

0,5 kg *1
Drehwinkel

Single- end Probe: 360°
Differentialprobe: ±180°
Wiederholgenauigkeit X–Y

±4 µm
Wiederholgenauigkeit θ

1°
Impedanzgenauigkeit *2

Single-Ended-Messung: 50 Ω±1%
Differenzial-Messung: 100 Ω±1%
Luftversorgung: Druck

0,5 MPa
Luftversorgung: Verbrauch

3,5 ℓ/min.
Netzanschluss
Dreiphasig, AC200–240 V 50/60 Hz

20 A
Gewicht

900 kg *3

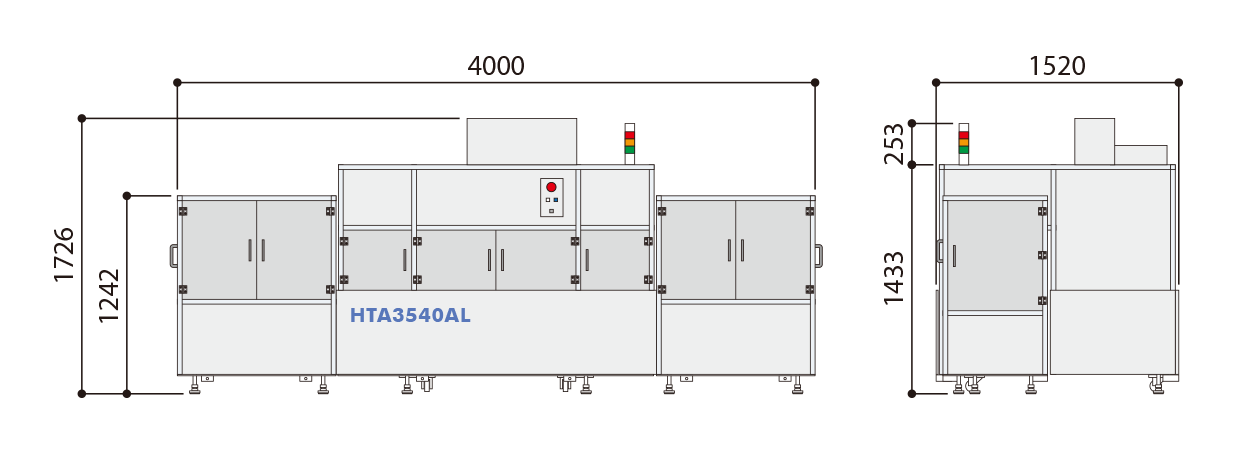

Abmessungen (mm)

Systemanforderungen

Steuerungs-PC und Monitor *4
Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen.
Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Der Transfer ist nur dann möglich, wenn auf der Leiterplatte Platz für 6 oder mehr Saugnäpfe (φ10) vorhanden ist. *2 Die Abweichung der Raumtemperatur nach der Kalibrierung darf ±2°C betragen. *3 Gewicht des Testers ohne Be- und Entladung Belader : 200 kg / 200 kg *4 Weitere Einzelheiten erfahren Sie von unserem Vertriebsteam.

Unterstütztes Messgerät *5

Tektronix

DSA8300
DSA8200
TDS8000
11801B
11801C
Keysight Technologies

E5063A+option TDR
E5071C+ENA option TDR
E5080B+option TDR
N5224B+option TDR
86100A
86100B
86100C
54750
N1000A
Rohde & Schwarz

ZNA26
ZNB26
ZNA43
ZNB43
Teledyne LeCroy

WaveExpert100H＋ST-20
MicroCraft

MZ30
MZ50

*5 Weitere Einzelheiten erfahren Sie von unserem Vertriebsteam. Messgeräte müssen separat erworben werden.
