F1T/F2T6060 / TDR Tester

TDR/VNA Tester

Durch eine einzigartige Tastkopf-Rotationsmechanik wird automatisch Kontakt zu den Testpunkten hergestellt, welche in verschiedensten Ausrichtungen angeordnet sein können.

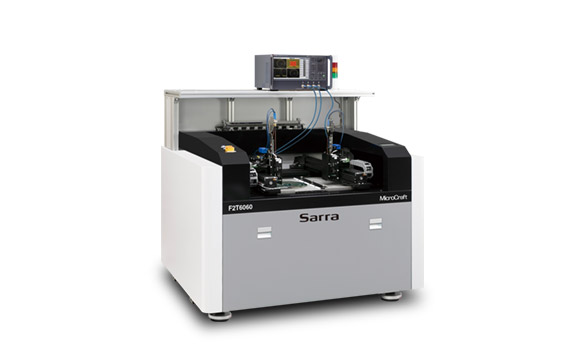

F1T6060 / F2T6060

Automatisiertes einseitiges TDR-Messsystem
F1T6060 (1 axis)
F2T6060 (2 axis)
Einzel- und differenzelle-Impedanzmessungen sind möglich. Ein einzigartiger Rotationskopf und Ionisator gehören zur Standardausstattung.

Typ des Testkopfs

Erdungskappe Optionen

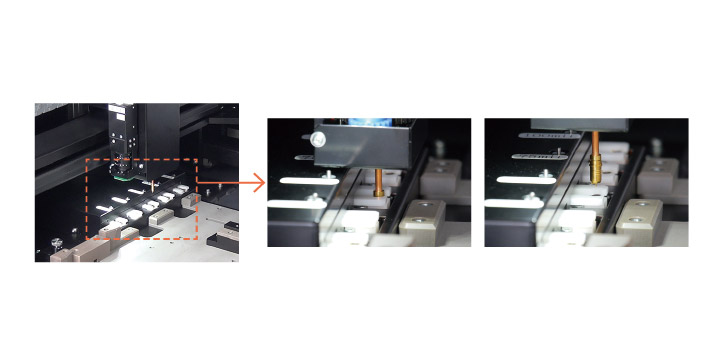

In der Vergangenheit musste die an der Spitze eines einseitig geerdeten Messtasters angebrachte Erdungskappe vom Bediener durch eine korrekte Erdungskappe entsprechend der Messmusterteilung ersetzt werden. Mit dem Erdungskappenwechsler fährt die Tastkopfeinheit jedoch zur Austauschposition des Erdungskappenwechslers und bringt die Erdungskappe automatisch an bzw. löst sie ab. Im Wechsler können bis zu fünf Arten von Erdungskappen eingestellt werden. Dadurch entfällt die Notwendigkeit, die Erdungskappe zu wechseln, wenn Leiterplatten mit mehreren Musterabständen gemessen werden, was die Effizienz der Messung verbessert.

Technische Daten

	F1T6060 (1 axis)	F2T6060 (2 axis)
Max. Testbereich	610 x 610 mm	470 x 510 mm
Max. Panel Dimension	620 x 620 mm	520 x 520 mm
Min. Plattengröße	40 x 40 mm	40 x 40 mm *1
Max. Plattenstärke	10 mm	10 mm
Klemmsystem	Manuelle Klemmung oder Fixierung via Vacuum (optional) *2	Manuelle Klemmung oder Fixierung via Vacuum (optional) *2
Drehwinkel	Single- end Probe: 360° Differentialprobe: ±90°	Single- end Probe: 360° Differentialprobe: ±90°
Wiederholgenauigkeit X–Y	±10 µm	±10 µm
Wiederholgenauigkeit θ	5°	5°
Impedanzgenauigkeit *3	Single-Ended-Messung: 50 Ω±1% Differenzial-Messung: 100 Ω±1%	Single-Ended-Messung: 50 Ω±1% Differenzial-Messung: 100 Ω±1%
Luftversorgung: Druck	0,5 MPa	0,5 MPa
Luftversorgung: Verbrauch	50 ℓ/min.	50 ℓ/min.
Netzanschluss Einphasig, AC200–240 V 50/60 Hz	5 A	8 A
Gewicht	830 kg	850 kg

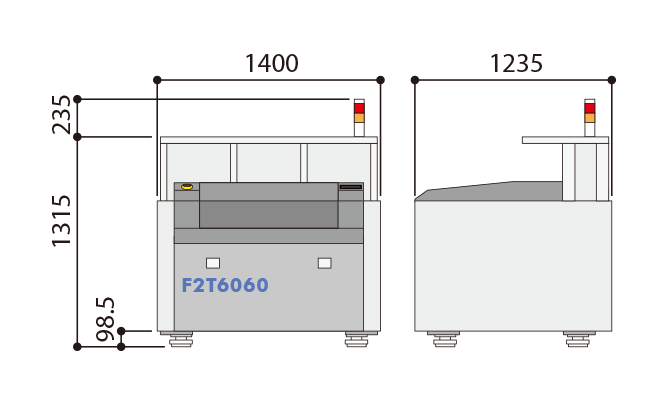

Abmessungen (mm)
Systemanforderungen	Steuerungs-PC und Monitor *4
Betriebsbedingungen	21–24°C, 30–70% relative Luftfeuchtigkeit. * Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen. Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter) Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Es gibt eine Beschränkung des Abstands, wie nahe sich zwei Sonden kommen können, daher handelt es sich um eine Mindestgrößenmessung mit einer Sonde. *2 Es wird eine separate Vakuumpumpe benötigt. *3 Die Abweichung der Raumtemperatur nach der Kalibrierung darf ±2°C betragen. *4 Weitere Einzelheiten erfahren Sie von unserem Vertriebsteam.

Unterstütztes Messgerät *5

Tektronix	DSA8300 DSA8200 TDS8000 11801B 11801C
Keysight Technologies	E5063A+option TDR E5071C+ENA option TDR E5080B+option TDR N5224B+option TDR 86100A 86100B 86100C 54750 N1000A
Rohde & Schwarz	ZNA26 ZNB26 ZNA43 ZNB43
Teledyne LeCroy	WaveExpert100H＋ST-20
MicroCraft	MZ30 MZ50

*5 Weitere Einzelheiten erfahren Sie von unserem Vertriebsteam. Messgeräte müssen separat erworben werden.
