TDR-basiertes Impedanzmesssystem für High-End-Anwender.
Ausgestattet mit einem hochpräziesen Antrieb eignet es sich ideal für die Messung von Leiterplatten mit Fine-Pitch-Komponenten.

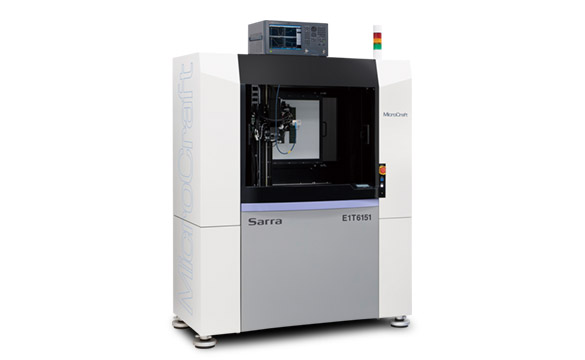

E1T6151 / E2T6151
Moving Probe TDR-Messsystem
E1T6151 (1 axis)
E2T6151 (2 axis)
E1T6151 ist mit einen Arm, E2T6151 mit 2 Armen ausgestattet. Im Vergleich zur manuellen Impedanzmessung bietet das System eine unvergleichbare Geschwindigkeit und Wiederholrate. Bestückt mit Hochfrequenz-Tastköpfen wie der ACP40-Serie von FormFactor, ist es ideal für die Impedanzmessung im Hochfrequenzbereich wie z.B. bei C4 Bumps. Ein Ionisator zur Vermeidung von elektrostatischer Aufladung ist standardmäßig verbaut.
Im Tastkopf-Gehäuse können bis zu zwei Tastköpfe montiert werden. Dies ermöglicht eine äußerst flexible Messung.

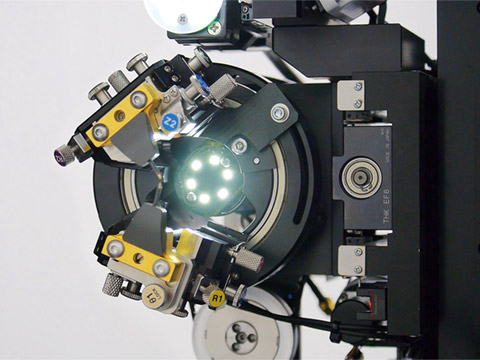

Tastkopf-Gehäuse mit der Möglichkeit, bis zu 2 Köpfe zu montieren.

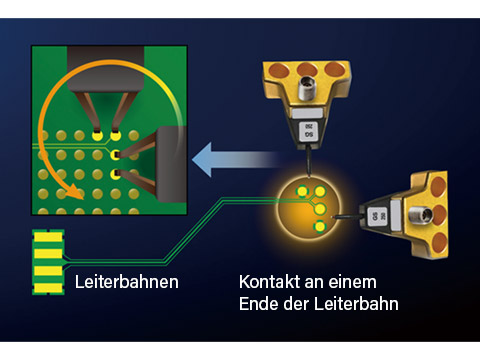

Das Tastkopf-Gehäuse ermöglicht die Einstellung des Winkels und der Position von SIG und GND. Die Kombination von zwei Tastköpfen ermöglicht somit das kontaktieren von verschiedensten SG-Anordnungen.
Technische Daten
| E1T6151 (1 axis) | E2T6151 (2 axis) | |
|---|---|---|
| Max. Testbereich | 450 x 410 mm |
360 x 410 mm |
| Plattenfixierung | Vakuum-Tisch / TDR Multi Clamp |
Vakuum-Tisch / TDR Multi Clamp |
| Drehwinkel | 325° (bei Single- end Probe) |
325° (bei Single- end Probe) |
| Wiederholgenauigkeit X–Y | ±4 µm |
±4 µm |
| Wiederholgenauigkeit θ | 1° |
1° |
| Impedanzgenauigkeit *1 | 50 Ω±1% |
50 Ω±1% |
| Luftversorgung: Druck | 0,5 MPa |
0,5 MPa |
| Luftversorgung: Verbrauch | 3,5 ℓ/min. |
3,5 ℓ/min. |
| Netzanschluss Einphasig, AC200–240 V 50/60 Hz |
6 A |
8 A |
| Gewicht | 1100 kg |
1150 kg |

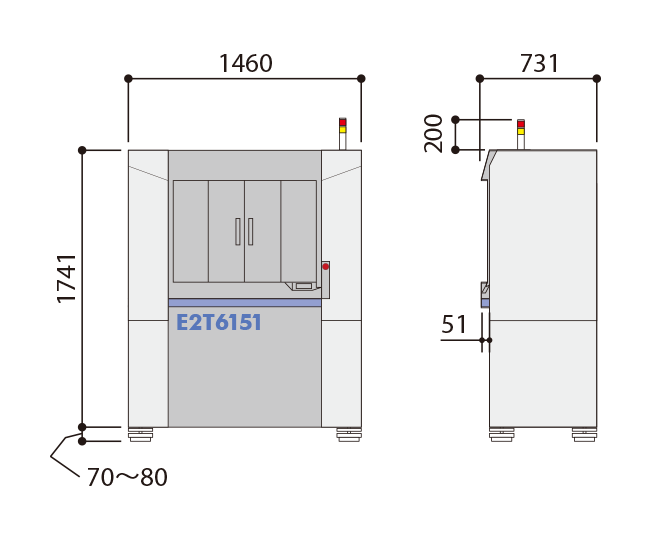

| Abmessungen (mm) |
|
|
| Systemanforderungen | Steuerungs-PC und Monitor *2 |
|
| Betriebsbedingungen | 21–24°C, 30–70% relative Luftfeuchtigkeit. * Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen. Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter) Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter |
|
Unterstütztes Messgerät *3
| Tektronix | DSA8300 |
|---|---|
| Keysight Technologies | E5063A+option TDR |
| Rohde & Schwarz | ZNA26 |
| Teledyne LeCroy | WaveExpert100H＋ST-20 |
| MicroCraft | MZ30 |
