  • TDR/VNA测量系统

能实现大批量基板24小时无人运行的自动测量，
是可节省人工费的自动化设备。

HTA3540AL

HTA3540AL

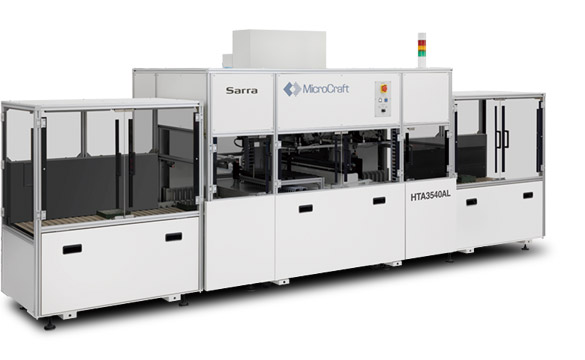

具备自动收送板系统的TDR量测系统
HTA3540AL

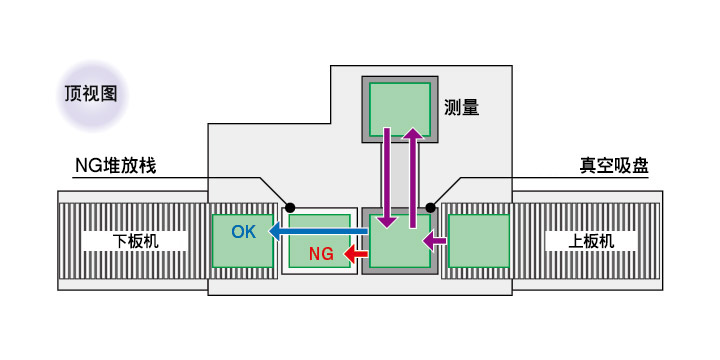

中央为测量部分，左右为上下板机相连的自动上下板的型号。可以安放520枚 * 的基板，PCB板从右侧的上板机送至测量区。测量结束后，将OK基板送至左侧的下板机，NG基板送至NG堆放栈，最多可以堆放80枚 *。消静电的除电设备（ionizer）为标配设置。* 基板厚1 mm时

HTA3540AL

操作员仅需将板子放在堆垛机上，机器会自动将板子转移进行测试。测试后，可以将板分类为OK和NG板。

机台规格

HTA3540AL
最大测试范围

350 x 400 mm
最大基板尺寸

350 x 400 mm
最小基板尺寸

80 x 60 mm
最大板厚

2 mm
架板系统

真空吸盘
最大承载量

520枚 (基板厚1 mm时)
最大搬运基板尺寸

350 x 400 mm
最小搬运基板尺寸

80 x 60 mm
最大可搬运重量

0.5 kg *1
旋转半径

单分探头: 360°
双分探头: ±180°
X–Y轴重复精度

±4 µm
θ角重复精度

1°
特性阻抗精度 *2

单端测量: 50 Ω±1%
差动测量: 100 Ω±1%
空压规格 (压力)

0.5 MPa
空压规格 (容量)

3.5 ℓ/min.
电源
三相AC200–240 V 50/60 Hz

20 A
重量

900 kg *3

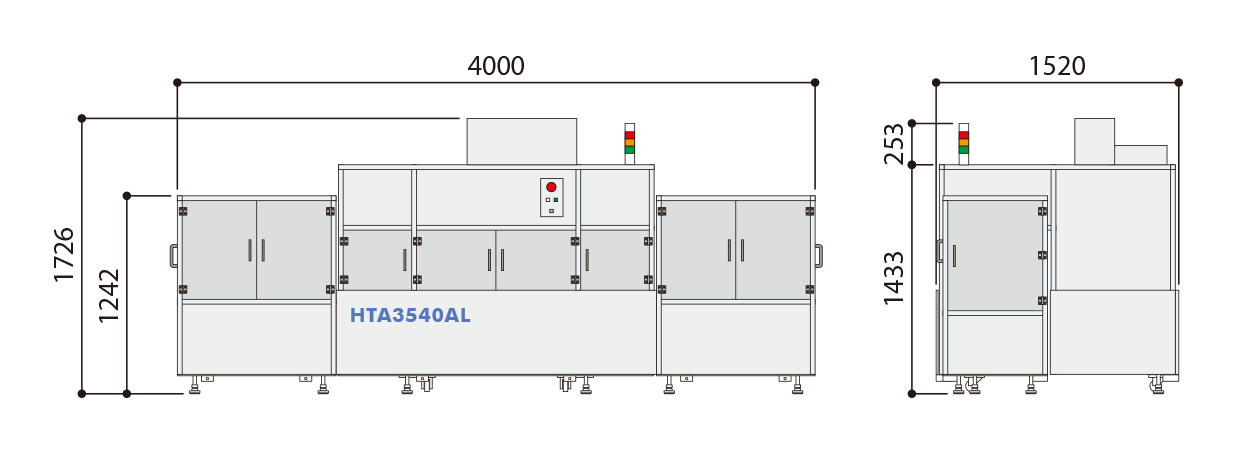

尺寸表 (mm)

系统需求

控制用电脑和显示器 *4
操作环境 21–24℃、30–70%（相对湿度）
* 请勿在有大量结露，灰尘，振动和/或腐蚀性气体的环境中使用
大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）
油雾浓度：1 mg/㎥ (ANR) 以下

*1 需要有6个或以上的吸盘（φ10）能吸住的基板才能进行搬送。*2 校准后室温下的波动为±2℃。*3 仅测试机本体重量。上料机重量：200 kg，下料机重量：200 kg。*4 请与我们的销售人员联系以获取详细信息。

TDR测量系统可以兼容的测量仪 *5

Tektronix

DSA8300
DSA8200
TDS8000
11801B
11801C
Keysight Technologies

E5063A option TDR
E5071C+ENA option TDR
E5080B+option TDR
N5224B+option TDR
86100A
86100B
86100C
54750
N1000A
Rohde & Schwarz

ZNA26
ZNB26
ZNA43
ZNB43
Teledyne LeCroy

WaveExpert100H＋ST-20
MicroCraft

MZ30
MZ50

*5 请与我们的销售人员联系以获取详细信息。量测仪需另外购买。
