  • TDR/VNA测量系统

针对高端产品要求的阻抗量测系统。
通过高精度机械系统，最适合测量精细线距的基板。

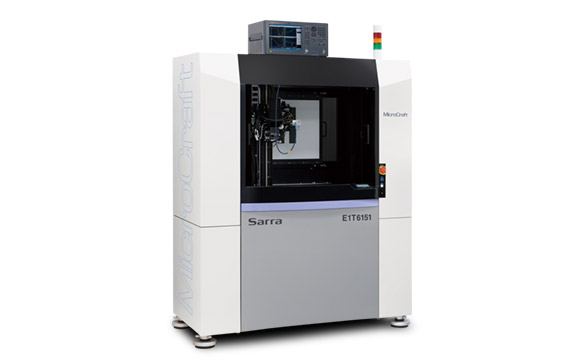

E1T6151 / E2T6151

E1T/E2T6151

飞针TDR测量系统
E1T6151 (1探头)
E2T6151 (2探头)
E1T6151搭载了一只机械臂，E2T6151则搭载了两只。与手动阻抗量测仪相比，其惊人的高速测量速度与极高的重复测量精度让其引以为傲。同时，还能配装对应C4Bump高频领域的阻抗测量最适合的FORM FACTOR公司的ACP40系列探头。而且此设备标配了去除静电的静电风扇。

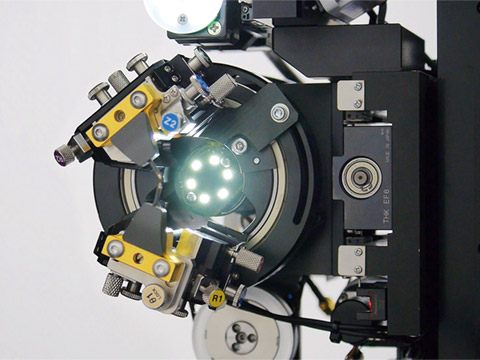

通过最多可搭载2个探头的探针针套结构可以实现高灵活度的测量。

可以配装最多2个探针的针套

可以配装最多2个探针的针套

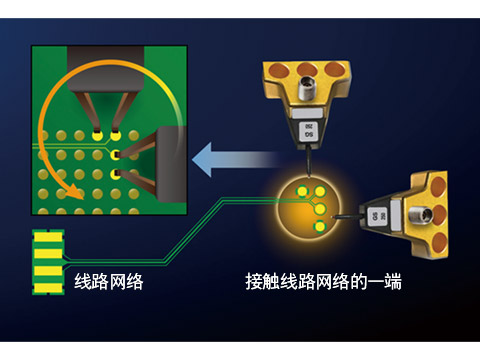

通过调整探针针套结构，可调整SIG,GND的位置和角度，还可通过两个探头的组合，实现各种各样的SG配置，进行接触测试。

机台规格

E1T6151 (1探头) E2T6151 (2探头)
最大测试范围

450 x 410 mm

360 x 410 mm
架板系统

真空吸盘 / 多片排夹具

真空吸盘 / 多片排夹具
旋转半径

325° (单分探头)
235° (排列90°双分探头)
145° (排列180°双分探头)

325° (单分探头)
235° (排列90°双分探头)
145° (排列180°双分探头)
X–Y轴重复精度

±4 µm

±4 µm
θ角重复精度

1°

1°
特性阻抗精度 *1

50 Ω±1%

50 Ω±1%
空压规格 (压力)

0.5 MPa

0.5 MPa
空压规格 (容量)

3.5 ℓ/min.

3.5 ℓ/min.
电源
単相AC200–240 V 50/60 Hz

6 A

8 A
重量

1100 kg

1150 kg

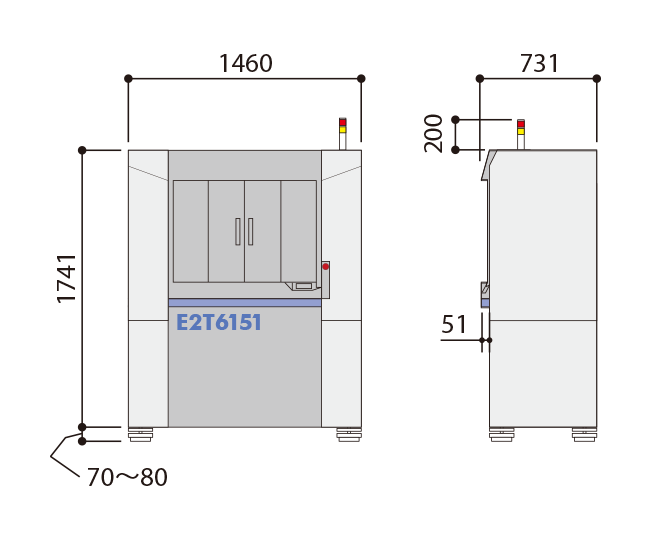

尺寸表 (mm)

系统需求

控制用电脑和显示器 *2
操作环境 21–24℃、30–70%（相对湿度）
* 请勿在有大量结露，灰尘，振动和/或腐蚀性气体的环境中使用
大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）
油雾浓度：1 mg/㎥ (ANR) 以下

*1 校准后室温下的波动为±2℃。*2 请与我们的销售人员联系以获取详细信息。

TDR测量系统可以兼容的测量仪 *3

Tektronix

DSA8300
DSA8200
TDS8000
11801B
11801C
Keysight Technologies

E5063A option TDR
E5071C+ENA option TDR
E5080B+option TDR
N5224B+option TDR
86100A
86100B
86100C
54750
N1000A
Rohde & Schwarz

ZNA26
ZNB26
ZNA43
ZNB43
Teledyne LeCroy

WaveExpert100H＋ST-20
MicroCraft

MZ30
MZ50

*3 请与我们的销售人员联系以获取详细信息。量测仪需另外购买。
