- TDR/VNA测量系统
通过独特的探头旋转结构构造，
可实现自动接触各种朝向的检查点。

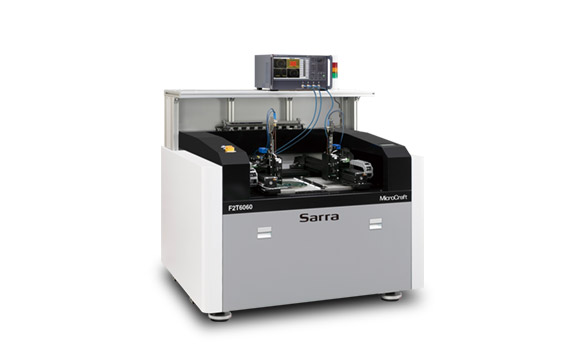

F1T6060 / F2T6060
自动单面TDR测量系统
F1T6060 (1探头)
F2T6060 (2探头)
可实现单端和差动特定阻抗测量。标配独特旋转的探头与静电风扇。

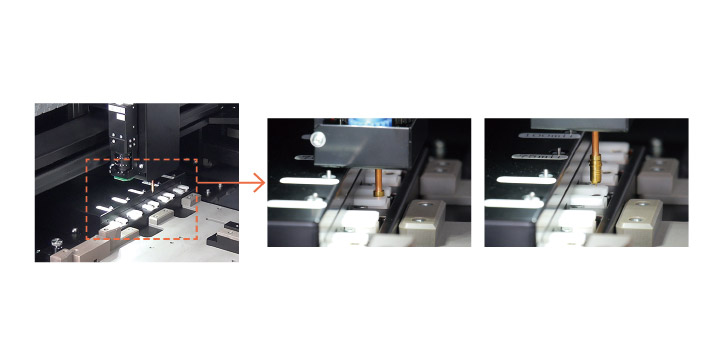

探头GND CAP交换器 选购
过去，对于单端探头的前端安装的探针，是必须根据要测量的走线间距更换对应的探针，连接到单端探针尖端的探针顶部。 不过，对于探针交换器将探头部件移动到进行交换的位置，可以自动进行探针的更换工作。交换器上可以准备有5种的探针，对于有多种被测间距的基板可以进行对应，节省了更换的手续和麻烦，可以提高测量的效率。
机台规格
| F1T6060 (1探头) | F2T6060 (2探头) | |
|---|---|---|
| 最大测试范围 | 610 x 610 mm |
470 x 510 mm |
| 最大基板尺寸 | 620 x 620 mm |
520 x 520 mm |
| 最小基板尺寸 | 40 x 40 mm |
40 x 40 mm *1 |
| 最大板厚 | 10 mm |
10 mm |
| 架板系统 | 手动的夹具 或者 真空吸盘 (选配) *2 |
手动的夹具 或者 真空吸盘 (选配) *2 |
| 旋转半径 | 单分探头: 360° |
单分探头: 360° |
| X–Y轴重复精度 | ±10 µm |
±10 µm |
| θ角重复精度 | 5° |
5° |
| 特性阻抗精度 *3 | 单端测量: 50 Ω±1% |
单端测量: 50 Ω±1% |
| 空压规格 (压力) | 0.5 MPa |
0.5 MPa |
| 空压规格 (容量) | 50 ℓ/min. |
50 ℓ/min. |
| 电源 単相AC200–240 V 50/60 Hz |
5 A |
8 A |
| 重量 | 830 kg |
850 kg |

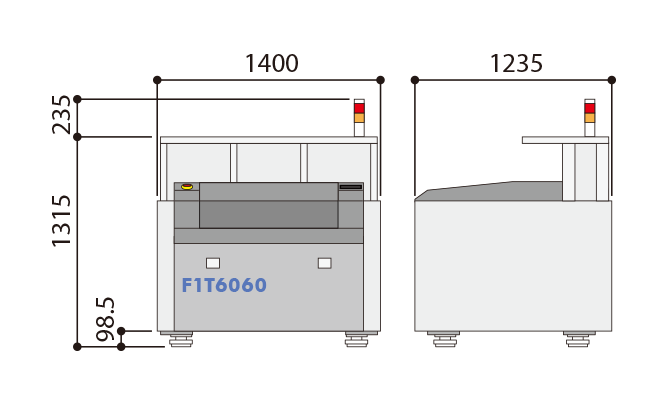

| 尺寸表 (mm) |
|
|
| 系统需求 | 控制用电脑和显示器 *4 |
|
| 操作环境 | 21–24℃、30–70%（相对湿度） * 请勿在有大量结露，灰尘，振动和/或腐蚀性气体的环境中使用 大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低） 油雾浓度：1 mg/㎥ (ANR) 以下 |
|
TDR测量系统可以兼容的测量仪 *5
| Tektronix | DSA8300 |
|---|---|
| Keysight Technologies | E5063A option TDR |
| Rohde & Schwarz | ZNA26 |
| Teledyne LeCroy | WaveExpert100H＋ST-20 |
| MicroCraft | MZ30 |
