  • Fingertester

Bietet extrem hohe Testgenauigkeit durch den “Typ 9 Probe”-Testkopf

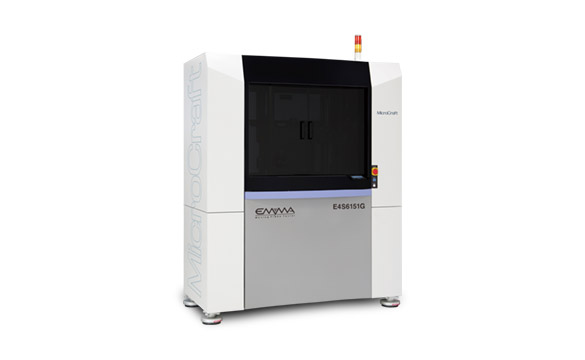

S Serie (4-Finger-System)

E4S6151G / E4S3325G

Hochpräzisionsmodell
E4S6151G / E4S3325G NEW
Durch die Verwendung des “Typ 9 Probe”-Testkopfs wird beim Testen eine extrem hohe Genauigkeit erreicht. Die E4S6151G ist zum Testen von Leiterplatten mit Standardgröße mit einer Pad-Mindestgröße ab 15 µm und einem Pad-Mindestabstand ab 45 µm geeignet. Dagegen wurde die E4S3325G speziell für das Testen von Package-Boards wie allgemeinen CSPs und Flip-Chips mit einer Pad-Mindestgröße ab 10 µm und einem Pad-Mindestabstand ab 40 µm entwickelt.

Technische Daten

E4S6151G E4S3325G
Max. Testbereich

610 x 510 mm

330 x 250 mm

Anzahl der Finger

2 vorn, 2 hinten

2 vorn, 2 hinten

Min. Plattengröße

60 x 65 mm

40 x 35 mm

Max. Plattenstärke

9 mm

9 mm

Nicht testbarer Bereich

1 mm vom Rand der Klemmen *1

1 mm vom Rand der Klemmen *1

Wiederholgenauigkeit *2

±2 µm

±1 µm

Auflösung

1 µm

1 µm

Min. Padabstand

45 µm *3

40 µm *3

Min. Padgröße

15 µm *4

10 µm *4

Spannungsbereich der Widerstandsmessungen

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *5

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *5

Strom der Widerstandsmessung

Durchgangsprüfung: 2,5 µA–150 mA

Durchgangsprüfung: 2,5 µA–150 mA

Klemmsystem

Pneumatisch

Pneumatisch

Anzahl der Ausrichtungskameras

2 vorn, 2 hinten

2 vorn, 2 hinten

Drucker

Extern

Extern

Luftversorgung: Druck

0,5 MPa

0,5 MPa

Luftversorgung: Verbrauch

3,5 ℓ/min.

3,5 ℓ/min.

Netzanschluss *6
Einphasig, AC200–240 V 50/60 Hz

10 A

10 A

Gewicht

1150 kg

1200 kg

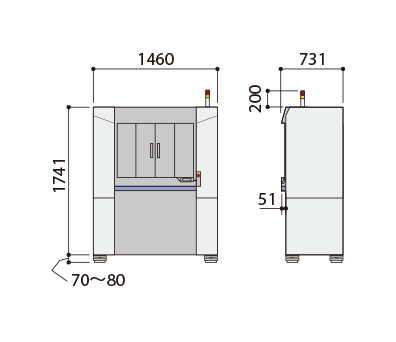

Größe (mm)

Systemanforderungen 1)Steuerungs- PC & Monitor
2)PC zur Datenaufbereitung/ Fehlersuche & Monitor.
* 1) und 2) können in einem PC ausgeführt werden. * Bitte fragen Sie unseren Vertrieb nach der PC- Spezifikation.
Software EMMA2020 zur Maschinensteuerung ist im Lieferumfang enthalten. Weitere Software ist optional erhältlich (unterstütze Betriebssysteme sind Windows 10 / Windows 11).
Probetyp Für unterschiedliche Anforderungen steht eine Reihe verschiedener Probes zur Verfügung. Bitte fragen Sie unseren Vertrieb nach den Spezifikationen der einzelnen Probes.
Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen.
Druckluft: Atmosphärischer Taupunkt −14°C or below (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Bei Needleprobes; abweichende Werte bei Verwendung anderer Probes. *2 Dies basiert auf der Lasermessung *3 Wenn als Probe T98MC-PB-0R80 verwendet wird. *4 Wenn als Probe T98MC-PB-0B00 verwendet wird. *5 500 V / 1000 V Optional *6 Da der Einschaltstrom bis zum Zehnfachen des Nennstromes betragen kann, sollte ein entsprechend ausgelegter Leitungsschutzschalter eingesetzt werden.

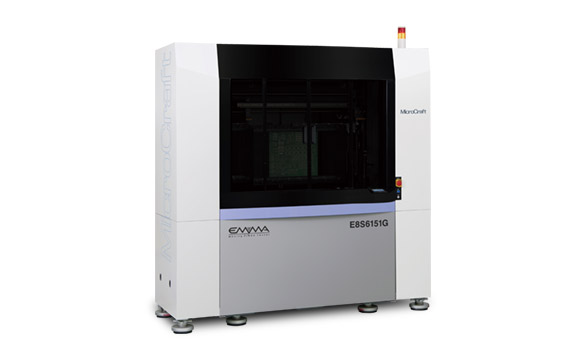

S Serie (8-Finger-System)

E8S6151G

Hochpräzisionsmodell
E8S6151G NEW
Durch die Verwendung von Typ9-Proben ermöglicht dieses Modell eine Inspektion mit geringstmöglichem Testabdruck. Es behält nicht nur die hohe Geschwindigkeit des 8-Proben-Systems bei, sondern zeichnet sich zudem durch sehr hohe Genauigkeit mit einer Positionsauflösung von 2µm und einer Wiederholgenauigkeit von ±4µm aus.

Detailed Specification

E8S6151G
Max. Testbereich 610 x 510 mm
Anzahl der Finger 4 vorn, 4 hinten
Min. Plattengröße 60 x 75 mm
Max. Plattenstärke 9 mm
Nicht testbarer Bereich 3 mm vom Rand der Klemmen *1
Wiederholgenauigkeit *2 ±4 µm
Auflösung 2 µm
Min. Padabstand 100 µm *3
Min. Padgröße 50 µm *4
Spannungsbereich der Widerstandsmessungen Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *5
Strom der Widerstandsmessung Durchgangsprüfung: 2,5 µA–150 mA
Klemmsystem Pneumatisch
Anzahl der Ausrichtungskameras 4 vorn, 4 hinten
Drucker Extern
Luftversorgung: Druck 0,5 MPa
Luftversorgung: Verbrauch 3,5 ℓ/min.
Netzanschluss *6
Einphasig, AC200–240 V 50/60 Hz
20 A
Gewicht 2000 kg
Größe (mm)
Systemanforderungen 1)Steuerungs- PC & Monitor
2)PC zur Datenaufbereitung/ Fehlersuche & Monitor.
* 1) und 2) können in einem PC ausgeführt werden. * Bitte fragen Sie unseren Vertrieb nach der PC- Spezifikation.
Software EMMA2020 zur Maschinensteuerung ist im Lieferumfang enthalten. Weitere Software ist optional erhältlich (unterstütze Betriebssysteme sind Windows 10 / Windows 11).
Probetyp Für unterschiedliche Anforderungen steht eine Reihe verschiedener Probes zur Verfügung. Bitte fragen Sie unseren Vertrieb nach den Spezifikationen der einzelnen Probes.
Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen.
Druckluft: Atmosphärischer Taupunkt −14°C or below (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Bei Needleprobes; abweichende Werte bei Verwendung anderer Probes. *2 Dies basiert auf der Lasermessung *3 Wenn als Probe TIPRB-PB-N110, TIPRB-PB-N111 verwendet wird. *4 Wenn als Probe TIPRB-PB-B210, TIPRB-PB-B211 verwendet wird. *5 500 V / 1000 V Optional *6 Da der Einschaltstrom bis zum Zehnfachen des Nennstromes betragen kann, sollte ein entsprechend ausgelegter Leitungsschutzschalter eingesetzt werden.

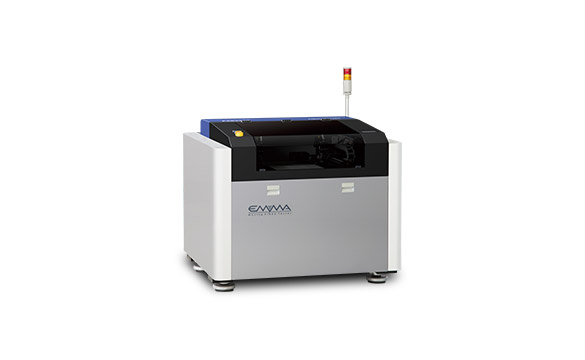

S Serie (2-Finger-System)

F2S6151G / F2S3325G

Hochpräzisionsmodell
F2S6151G / F2S3325G NEW
Durch die Verwendung des "Typ 9 Probe"-Testkopfs wird beim Testen eine extrem hohe Genauigkeit erreicht. Die F2S6151G ist zum Testen von Leiterplatten mit Standardgröße mit einer Pad-Mindestgröße ab 15 µm und einem Pad-Mindestabstand ab 45 µm geeignet. Dagegen wurde die F2S3325G speziell für das Testen von Package-Boards wie allgemeinen CSPs und Flip-Chips mit einer Pad-Mindestgröße ab 10 µm und einem Pad-Mindestabstand ab 40 µm entwickelt.
* Das Türendesign kann je nach Spezifikation unterschiedlich sein.

Technische Daten

F2S6151G F2S3325G
Max. Testbereich

610 x 510 mm

330 x 250 mm

Anzahl der Finger

2 oben

2 oben

Min. Plattengröße

50 x 50 mm

50 x 50 mm

Max. Plattenstärke

4 mm

4 mm

Nicht testbarer Bereich

Wiederholgenauigkeit *1

±2 µm

±1 µm

Auflösung

1 µm

1 µm

Min. Padabstand

45 µm *2

40 µm *2

Min. Padgröße

15 µm *3

10 µm *3

Spannungsbereich der Widerstandsmessungen

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *4

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *4

Strom der Widerstandsmessung

Durchgangsprüfung: 2,5 µA–150 mA

Durchgangsprüfung: 2,5 µA–150 mA

Klemmsystem

Vakuum-Tisch

Vakuum-Tisch

Anzahl der Ausrichtungskameras

2 oben

2 oben

Drucker

Extern

Extern

Luftversorgung: Druck

0,5 MPa

N/A

Luftversorgung: Verbrauch

0,6 ℓ/min.

N/A

Netzanschluss *5
Einphasig, AC200–240 V 50/60 Hz

8 A

8 A

Gewicht

720 kg

700 kg

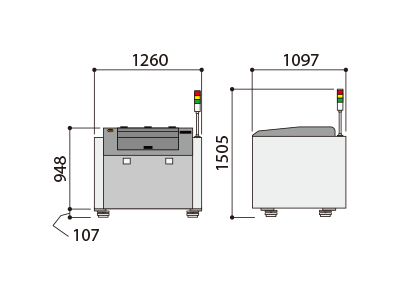

Größe (mm)

Systemanforderungen 1)Steuerungs- PC & Monitor
2)PC zur Datenaufbereitung/ Fehlersuche & Monitor.
* 1) und 2) können in einem PC ausgeführt werden. * Bitte fragen Sie unseren Vertrieb nach der PC- Spezifikation.
Software EMMA2020 zur Maschinensteuerung ist im Lieferumfang enthalten. Weitere Software ist optional erhältlich (unterstütze Betriebssysteme sind Windows 10 / Windows 11).
Probetyp Für unterschiedliche Anforderungen steht eine Reihe verschiedener Probes zur Verfügung. Bitte fragen Sie unseren Vertrieb nach den Spezifikationen der einzelnen Probes.
Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen.
Druckluft: Atmosphärischer Taupunkt −14°C or below (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Dies basiert auf der Lasermessung *2 Wenn als Probe T98MC-PB-0R80 verwendet wird. *3 Wenn als Probe T98MC-PB-0B00 verwendet wird. *4 500 V / 1000 V Optional *5 Da der Einschaltstrom bis zum Zehnfachen des Nennstromes betragen kann, sollte ein entsprechend ausgelegter Leitungsschutzschalter eingesetzt werden.
