Kernstück von EMMA ist das M Serie.
Mit einem vielfältigen Angebot wird es den Anforderungen einer Hochgeschwindigkeits-Testumgebung gerecht.

M Serie (4-Finger-System)

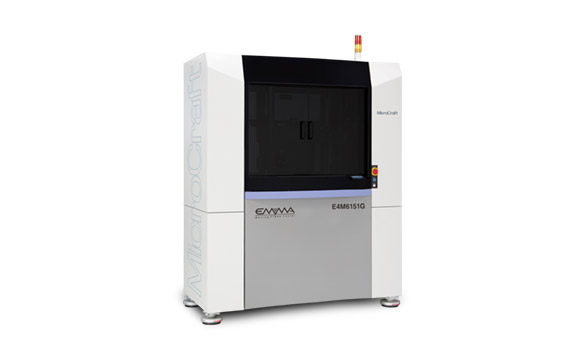

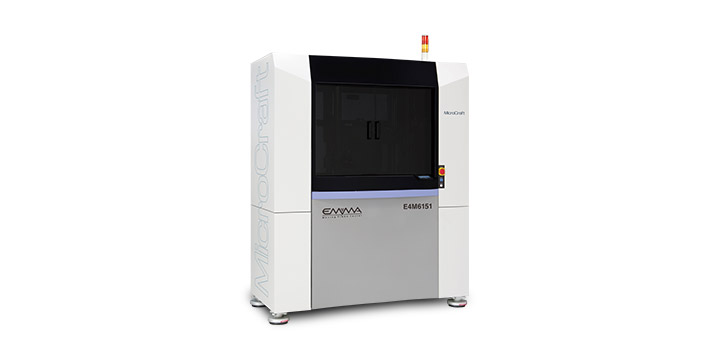

E4M6151G

Standardmodell
E4M6151G NEW
Standardmodell der EMMA Produktlinie mit einer Testgeschwindigkeit von bis zu 6500 Punkten/ min, zum Test von großformatigen HDI Boards und Flexplatten bestens geeignet.

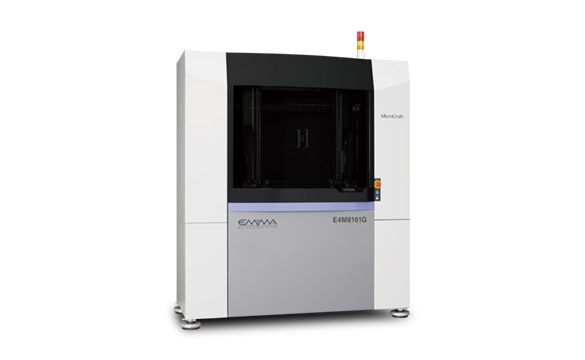

E4M8161G

Modell für große Größen
E4M8161G NEW
Modell zum Testen von großformatiger Leiterplatten wie Backpanels. Trotz seiner Größe kann der Tester noch immer Hochgeschwindigkeitstests mit einer hohen Ausrichtgenauigkeit durchführen.

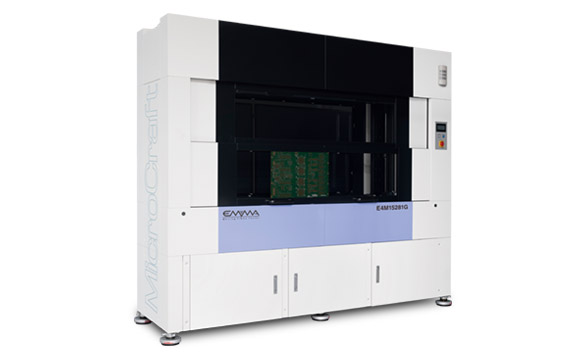

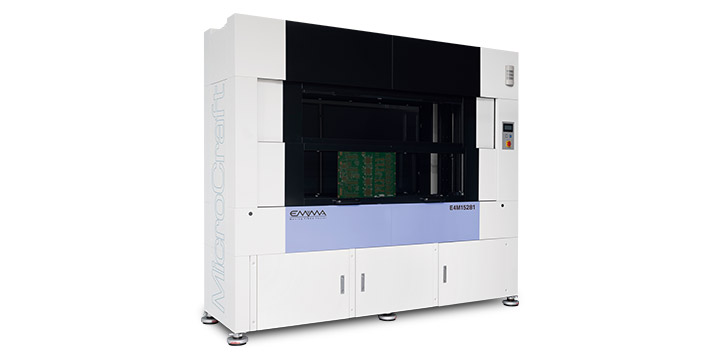

E4M15281G

Modell zum Testen besonders großer Leiterplatten
E4M15281G NEW
Modell zum Testen großformatiger Leiterplatten wie Backpanels. Durch den Einsatz eines Dualservoantriebs in den horizontalen Achsen können Hochgeschwindigkeitstests auch bei großformatigen Leiterplatten ohne Einschränkungen vorgenommen werden.

Technische Daten

E4M6151G E4M8161G E4M15281G
Max. Testbereich

610 x 510 mm

810 x 610 mm *1

1520 x 810 mm
Anzahl der Finger

2 vorn, 2 hinten

2 vorn, 2 hinten

2 vorn, 2 hinten
Min. Plattengröße

60 x 65 mm

60 x 65 mm

60 x 65 mm
Max. Plattenstärke

9 mm

9 mm

15 mm
Nicht testbarer Bereich

1 mm vom Rand der Klemmen *2

1 mm vom Rand der Klemmen *2

1 mm vom Rand der Klemmen *2
Wiederholgenauigkeit *3

±4 µm

±4 µm

±4 µm
Auflösung

2 µm

2 µm

6 µm
Min. Padabstand

100 µm *4

120 µm *4

180 µm *4
Min. Padgröße

30 µm *5

30 µm *5

80 µm *5
Spannungsbereich der Widerstandsmessungen

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *6

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *6

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *6
Strom der Widerstandsmessung

Durchgangsprüfung: 2,5 µA–150 mA

Durchgangsprüfung: 2,5 µA–150 mA

Durchgangsprüfung: 2,5 µA–150 mA
Klemmsystem

Pneumatisch *7

Pneumatisch *7

Pneumatisch
Anzahl der Ausrichtungskameras

2 vorn, 2 hinten

2 vorn, 2 hinten

2 vorn, 2 hinten
Drucker

Extern

Extern

Extern
Luftversorgung: Druck

0,5 MPa

0,5 MPa

0,5 MPa
Luftversorgung: Verbrauch

3,5 ℓ/min.

3,5 ℓ/min.

7,0 ℓ/min.
Netzanschluss *8
Einphasig, AC200–240 V 50/60 Hz

10 A

15 A

20 A
Gewicht

1100 kg

1420 kg

1850 kg

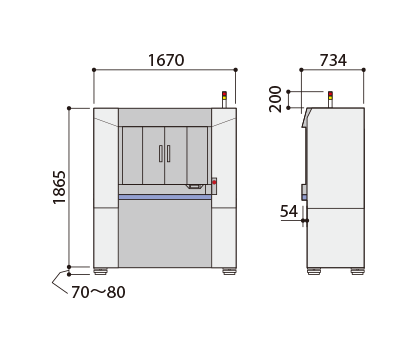

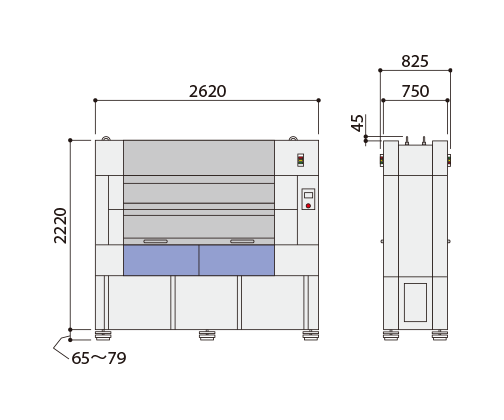

Größe (mm)

Systemanforderungen 1）Steuerungs- PC & Monitor
2）PC zur Datenaufbereitung/ Fehlersuche & Monitor.
* 1) und 2) können in einem PC ausgeführt werden. * Bitte fragen Sie unseren Vertrieb nach der PC- Spezifikation.
Software EMMA2020 zur Maschinensteuerung ist im Lieferumfang enthalten. Weitere Software ist optional erhältlich (unterstütze Betriebssysteme sind Windows 10 / Windows 11).
Probetyp Für unterschiedliche Anforderungen steht eine Reihe verschiedener Probes zur Verfügung. Bitte fragen Sie unseren Vertrieb nach den Spezifikationen der einzelnen Probes.
Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen.
Druckluft: Atmosphärischer Taupunkt −14°C or below (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 770 mm x 610 mm mit optionaler Seitenklemme *2 Bei Needleprobes; abweichende Werte bei Verwendung anderer Probes. *3 Dies basiert auf der Lasermessung *4 Wenn als Probe T96MC-PB-0R40 verwendet wird. *5 Wenn als Probe T96MC-PB-0B00 verwendet wird. *6 500 V / 1000 V Optional *7 Seitenklemme ist optional *8 Da der Einschaltstrom bis zum Zehnfachen des Nennstromes betragen kann, sollte ein entsprechend ausgelegter Leitungsschutzschalter eingesetzt werden.

M Serie (8-Finger-System)

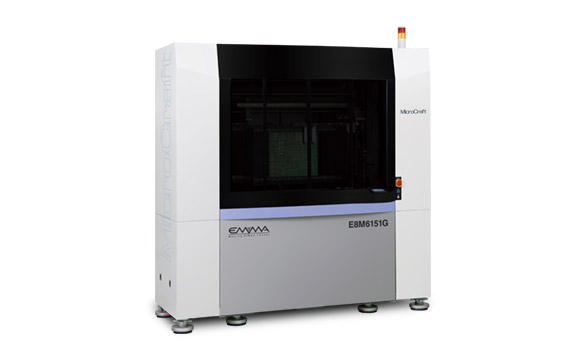

E8M6151G

Standardmodell
E8M6151G NEW
Auf jeder Seite (Vorder- und Rückseite) des Testsystems befinden sich vier frei bewegliche Testköpfe, mit denen eine extrem hohe Testgeschwindigkeit erreicht wird. Mit der Kombination aus der doppelten Anzahl der Finger und verbesserter Softwaresteuerung werden 10.000 Testpunkte/Min. erreicht. Bei der höchsten Testgeschwindigkeit ist eine Auflösung von 2 µm und eine wiederholbare Genauigkeit von ± 4 µm möglich.

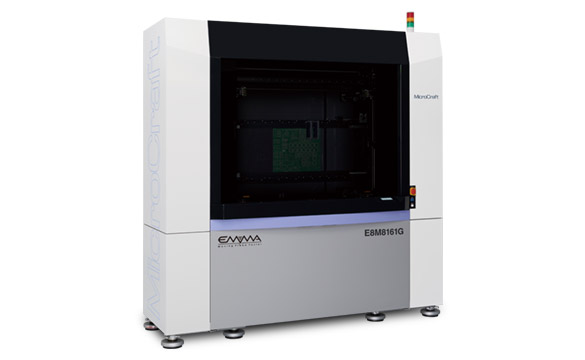

E8M8161G

Modell für große Größen
E8M8161G NEW
Großformatiges Modell mit der maximalen Prüffläche von 810 x 610 mm. Unter Beibehaltung der super schnellen Prüfgeschwindigkeit können auch kleinere Plattengrößen geprüft werden.

Technische Daten

E8M6151G E8M8161G
Max. Testbereich

610 x 510 mm

810 x 610 mm
Anzahl der Finger

4 vorn, 4 hinten

4 vorn, 4 hinten
Min. Plattengröße

60 x 75 mm

60 x 75 mm
Max. Plattenstärke

9 mm

9 mm
Nicht testbarer Bereich

3 mm vom Rand der Klemmen *1

3 mm vom Rand der Klemmen *1
Wiederholgenauigkeit *2

±4 µm

±4 µm
Auflösung

2 µm

2 µm
Min. Padabstand

100 µm *3

120 µm *3
Min. Padgröße

50 µm *4

50 µm *4
Spannungsbereich der Widerstandsmessungen

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *5

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *5
Strom der Widerstandsmessung

Durchgangsprüfung: 2,5 µA–150 mA

Durchgangsprüfung: 2,5 µA–150 mA
Klemmsystem

Pneumatisch

Pneumatisch
Anzahl der Ausrichtungskameras

4 vorn, 4 hinten

4 vorn, 4 hinten
Drucker

Extern

Extern
Luftversorgung: Druck

0,5 MPa

0,5 MPa
Luftversorgung: Verbrauch

3,5 ℓ/min.

3,5 ℓ/min.
Netzanschluss *6
Einphasig, AC200–240 V 50/60 Hz

20 A

20 A
Gewicht

2000 kg

2200 kg
Größe (mm)

Systemanforderungen 1）Steuerungs- PC & Monitor
2）PC zur Datenaufbereitung/ Fehlersuche & Monitor.
* 1) und 2) können in einem PC ausgeführt werden. * Bitte fragen Sie unseren Vertrieb nach der PC- Spezifikation.
Software EMMA2020 zur Maschinensteuerung ist im Lieferumfang enthalten. Weitere Software ist optional erhältlich (unterstütze Betriebssysteme sind Windows 10 / Windows 11).
Probetyp Für unterschiedliche Anforderungen steht eine Reihe verschiedener Probes zur Verfügung. Bitte fragen Sie unseren Vertrieb nach den Spezifikationen der einzelnen Probes.
Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen.
Druckluft: Atmosphärischer Taupunkt −14°C or below (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Bei Needleprobes; abweichende Werte bei Verwendung anderer Probes. *2 Dies basiert auf der Lasermessung *3 Wenn als Probe TIPRB-PB-N110, TIPRB-PB-N111 verwendet wird. *4 Wenn als Probe TIPRB-PB-B210, TIPRB-PB-B211 verwendet wird. *5 500 V / 1000 V Optional *6 Da der Einschaltstrom bis zum Zehnfachen des Nennstromes betragen kann, sollte ein entsprechend ausgelegter Leitungsschutzschalter eingesetzt werden.

M Serie (2-Finger-System)

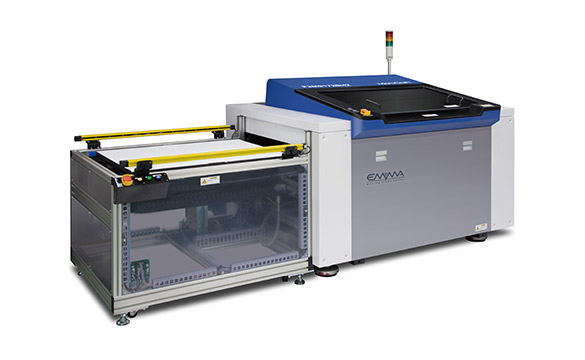

F2M9172G-SH

Modell mit Shuttle-Tisch
F2M9172G-SH NEW
Das größere Modell mit Anschluss an einen Shuttle-Tisch erreicht eine erhebliche Steigerung des Durchsatzes in der Produktion. SH steht für Single Shuttle (Shuttle x 1).
* Das Türendesign kann je nach Spezifikation unterschiedlich sein.

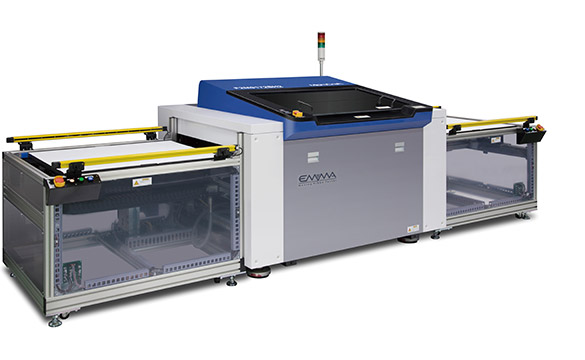

F2M9172G-SH2

Modell mit Shuttle-Tisch
F2M9172G-SH2 NEW
SH2 für Dual Shuttle (Shuttle x 2).
* Das Türendesign kann je nach Spezifikation unterschiedlich sein.

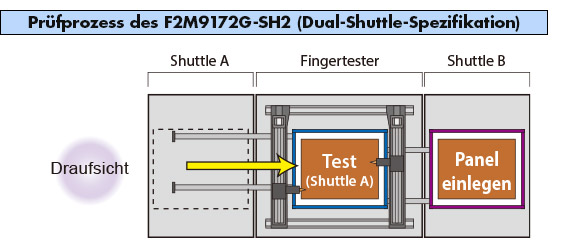

Panel wird in Shuttle B eingelegt und wartet das Ende des Testvorgangs von Shuttle A ab (Shuttle A)

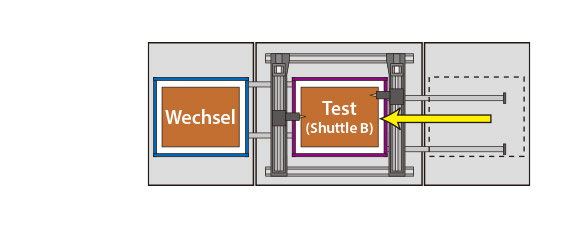

Nach Abschluss des Testvorgangs kehrt Shuttle A in die Ausgangsposition zurück. Gleichzeitig wird das Panel von Shuttle B in die Testposition transportiert und anschließend getestet.

Technische Daten

F2M9172G-SH F2M9172G-SH2
Max. Testbereich

910 x 720 mm

910 x 720 mm
Anzahl der Finger

2 oben

2 oben
Min. Plattengröße

50 x 50 mm

50 x 50 mm
Max. Plattenstärke

10 mm

10 mm
Nicht testbarer Bereich

—

—
Wiederholgenauigkeit *1

±4 µm

±4 µm
Auflösung

2 µm

2 µm
Min. Padabstand

180 µm *2

180 µm *2
Min. Padgröße

60 µm *2

60 µm *2
Spannungsbereich der Widerstandsmessungen

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *3

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *3
Strom der Widerstandsmessung

Durchgangsprüfung: 2,5 µA–150 mA

Durchgangsprüfung: 2,5 µA–150 mA
Klemmsystem

Vakuum-Tisch

Vakuum-Tisch
Anzahl der Ausrichtungskameras

2 oben

2 oben
Drucker

Extern

Extern
Luftversorgung: Druck

0,5 MPa

0,5 MPa
Luftversorgung: Verbrauch

0,6 ℓ/min.

0,6 ℓ/min.
Netzanschluss *4
Einphasig, AC200–240 V 50/60 Hz

15 A

15 A
Gewicht

1500 kg

2000 kg
Größe (mm)

Systemanforderungen 1）Steuerungs- PC & Monitor
2）PC zur Datenaufbereitung/ Fehlersuche & Monitor.
* 1) und 2) können in einem PC ausgeführt werden. * Bitte fragen Sie unseren Vertrieb nach der PC- Spezifikation.
Software EMMA2020 zur Maschinensteuerung ist im Lieferumfang enthalten. Weitere Software ist optional erhältlich (unterstütze Betriebssysteme sind Windows 10 / Windows 11).
Probetyp Für unterschiedliche Anforderungen steht eine Reihe verschiedener Probes zur Verfügung. Bitte fragen Sie unseren Vertrieb nach den Spezifikationen der einzelnen Probes.
Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen.
Druckluft: Atmosphärischer Taupunkt −14°C or below (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Dies basiert auf der Lasermessung *2 Wenn als Probe T96MC-PB-0R40 verwendet wird. *3 500 V / 1000 V Optional *4 Da der Einschaltstrom bis zum Zehnfachen des Nennstromes betragen kann, sollte ein entsprechend ausgelegter Leitungsschutzschalter eingesetzt werden.
