AL Serie / EMMA

Fingertester

Mit der AL-Serie ist jetzt voll automatisiertes, autonomes Testen möglich.

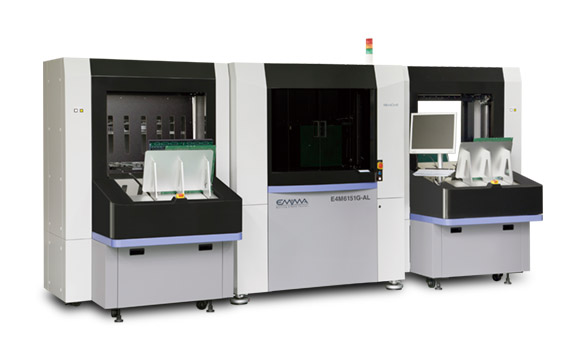

AL Serie (4-Finger-System / Vertikale Variante)

Standardmodell / Hochgenauesmodell / Hochpräzisionsmodell

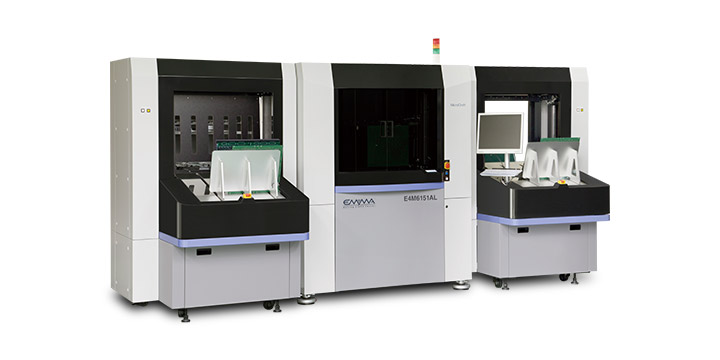

E4M / E4H / E4S6151G-AL NEW

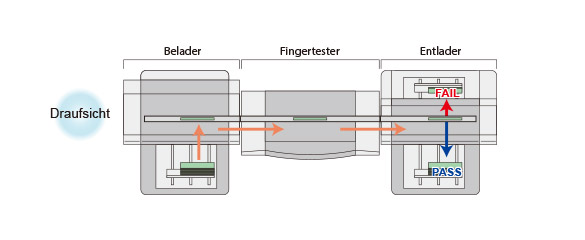

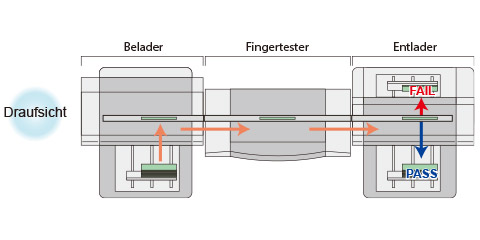

Vertikale Variante von EMMA mit integriertem Auto-Loader. Wenn die Leiterplatte in den Auto-Loader eingesetzt wird, saugt das System sie automatisch an und bringt sie zum Transportsystem. Die Leiterplatte wird dann zum zentralen Prüfbereich transportiert und der Test beginnt. Nach Abschluss des Tests wird sie zum Unloader transportiert, wo gute, sowie fehlerhafte Leiterplatten jeweils in ihre entsprechenden Stapel sortiert werden, sodass keine Vermischung möglich ist.
* Die herkömmlichen Stand-Alone-Modelle E4M, E4H und E4S können nicht nachträglich mit Be- und Entlader versehen werden.

Art des Paneltransfers: Transportband

• Max. Anzahl stapelbarer Panels:
§ Automatischer Belader: 200 Stück
§ Entlader: 200 Panels (PASS), 60 Panels (FAIL)
(§ bei einer Plattendicke von 1,6 mm. Max. stapelbares Gewicht: 80 kg.)
• Eine Stempeleinheit kann optional integriert werden. Optionen
• Unterstützt Mehrfach- bzw. Multinutzen.

Technische Daten

	E4M6151G-AL	E4H6151G-AL	E4S6151G-AL
Max. Testbereich	610 x 510 mm	610 x 510 mm	610 x 510 mm
Maximale Plattengröße bei automatischer Be- und Entladung	620 x 520 mm	620 x 520 mm	620 x 520 mm
Anzahl der Finger	2 vorn, 2 hinten	2 vorn, 2 hinten	2 vorn, 2 hinten
Min. Plattengröße	60 x 100 mm *1	60 x 100 mm *1	60 x 100 mm *1
Minimale Plattengröße bei automatischer Be- und Entladung	100 x 100 mm	100 x 100 mm	100 x 100 mm
Max. Plattenstärke	0,5–5,0 mm *2	0,5–5,0 mm *2	0,5–5,0 mm *2
Maximales Plattengewicht bei automatischer Be- und Entladung	3 kg *3	3 kg *3	3 kg *3
Durch die Klemmen abgedeckter Randbereich	3,0–10 mm	3,0–10 mm	3,0–10 mm
Nicht testbarer Bereich	1 mm vom Rand der Klemmen *4	1 mm vom Rand der Klemmen *4	1 mm vom Rand der Klemmen *4
Wiederholgenauigkeit *5	±4 µm	±4 µm	±2 µm
Auflösung	2 µm	2 µm	1 µm
Min. Padabstand	100 µm *6	50 µm *6	50 µm *7
Min. Padgröße	30 µm *8	20 µm *8	15 µm *9
Spannungsbereich der Widerstandsmessungen	Durchgangsprüfung: 0–10 V Isolationsprüfung: 250 V *10	Durchgangsprüfung: 0–10 V Isolationsprüfung: 250 V *10	Durchgangsprüfung: 0–10 V Isolationsprüfung: 250 V *10
Strom der Widerstandsmessung	Durchgangsprüfung: 2,5 µA–150 mA	Durchgangsprüfung: 2,5 µA–150 mA	Durchgangsprüfung: 2,5 µA–150 mA
Klemmsystem	Pneumatisch	Pneumatisch	Pneumatisch
Anzahl der Ausrichtungskameras	2 vorn, 2 hinten	2 vorn, 2 hinten	2 vorn, 2 hinten
Drucker	Extern	Extern	Extern
Luftversorgung: Druck	0,5 MPa	0,5 MPa	0,5 MPa
Luftversorgung: Verbrauch	150 ℓ/min.	150 ℓ/min.	150 ℓ/min.
Netzanschluss *11 Einphasig, AC200–240 V 50/60 Hz	15 A	15 A	15 A
Gewicht	1100 kg *12	1150 kg *12	1150 kg *12

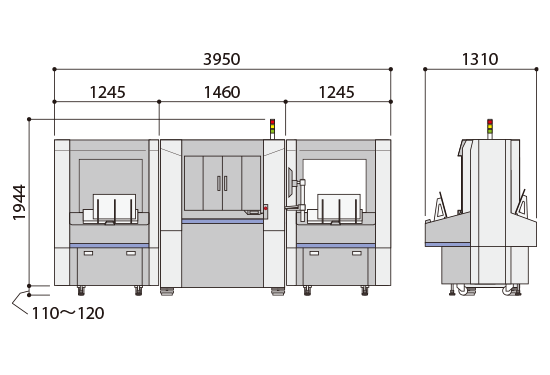

Größe (mm)
Systemanforderungen	1）Steuerungs- PC & Monitor 2）PC zur Datenaufbereitung/ Fehlersuche & Monitor. * 1) und 2) können in einem PC ausgeführt werden. * Bitte fragen Sie unseren Vertrieb nach der PC- Spezifikation.
Software	EMMA2020 zur Maschinensteuerung ist im Lieferumfang enthalten. Weitere Software ist optional erhältlich (unterstütze Betriebssysteme sind Windows 10 / Windows 11).
Probetyp	Für unterschiedliche Anforderungen steht eine Reihe verschiedener Probes zur Verfügung. Bitte fragen Sie unseren Vertrieb nach den Spezifikationen der einzelnen Probes.
Betriebsbedingungen	21–24°C, 30–70% relative Luftfeuchtigkeit. * Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen. Druckluft: Atmosphärischer Taupunkt −14°C or below (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter) Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Minimale Plattengröße bei manueller Be- und Entladung *2 Die Plattenverwölbung sollte einschließlich der Plattenstärke 5mm nicht überschreiten. Auch dünne Platten müssen aufrecht gestellt werden können, ohne dass diese sich verwölben. *3 Wenn alle 10 Sauger des Beladers genutzt werden. *4 Bei Needleprobes; abweichende Werte bei Verwendung anderer Probes. *5 Dies basiert auf der Lasermessung *6 Wenn als Probe T96MC-PB-0R40 verwendet wird. *7 Wenn als Probe T98MC-PB-0R80 verwendet wird. *8 Wenn als Probe T96MC-PB-0B00 verwendet wird. *9 Wenn als Probe T98MC-PB-0B00 verwendet wird. *10 500 V / 1000 V Optional *11 Da der Einschaltstrom bis zum Zehnfachen des Nennstromes betragen kann, sollte ein entsprechend ausgelegter Leitungsschutzschalter eingesetzt werden. *12 Gewicht des Testers ohne Be- und Entladung Belader : 580kg / 580kg

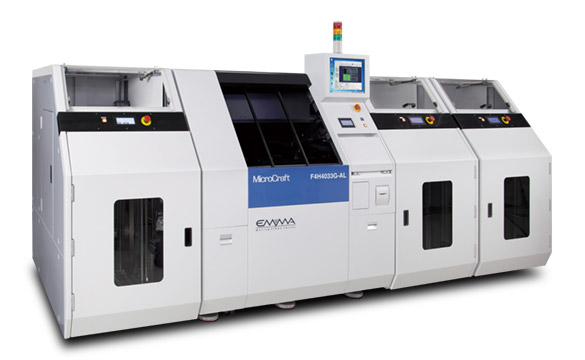

AL Serie (4-Finger-System / Horizontale Variante)

Hochgenauesmodell
F4H4033G-AL NEW

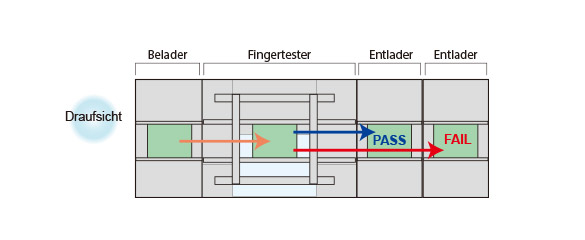

Horizontale Variante von EMMA mit integriertem Auto-Loader. Sie verwendet ein In-line-System mit Förderbändern, dass eine Verbindung zu verschiedenen Transportlinien ermöglicht.

Boards Transfer Method: Conveyor Method

• Max. Anzahl stapelbarer Panels:
§ Automatischer Belader: 400 Stück
§ Entlader: 400 Panels (PASS), 400 Panels (FAIL)
(§ bei einer Plattendicke von 1,6 mm. Max. stapelbares Gewicht: 80 kg.)
• Eine Stempeleinheit kann optional integriert werden. Optional
• Unterstützt Mehrfach- bzw. Multinutzen.

Detailed Specification

	F4H4033G-AL
Max. Testbereich	400 x 330 mm
Maximale Plattengröße bei automatischer Be- und Entladung	420 x 340 mm
Anzahl der Finger	2 obere, 2 untere
Min. Plattengröße	50 x 50 mm *1
Minimale Plattengröße bei automatischer Be- und Entladung	100 x 90 mm
Max. Plattenstärke	1.0–3.0 mm *2
Maximales Plattengewicht bei automatischer Be- und Entladung	1 kg *3
Durch die Klemmen abgedeckter Randbereich	2 mm
Nicht testbarer Bereich	2 mm vom Rand der Klemmen *4
Wiederholgenauigkeit *5	±3 µm
Auflösung	2 µm
Min. Padabstand	60 µm *6
Min. Padgröße	30 µm *7
Spannungsbereich der Widerstandsmessungen	Durchgangsprüfung: 0–10 V Isolationsprüfung: 250 V *8
Strom der Widerstandsmessung	Durchgangsprüfung: 2,5 µA–150 mA
Klemmsystem	Pneumatisch
Anzahl der Ausrichtungskameras	2 obere, 2 untere
Drucker	Intern
Luftversorgung: Druck	0,5 MPa
Luftversorgung: Verbrauch	300 ℓ/min.
Netzanschluss *9 Einphasig, AC200–240 V 50/60 Hz	15 A
Gewicht	1200 kg *10

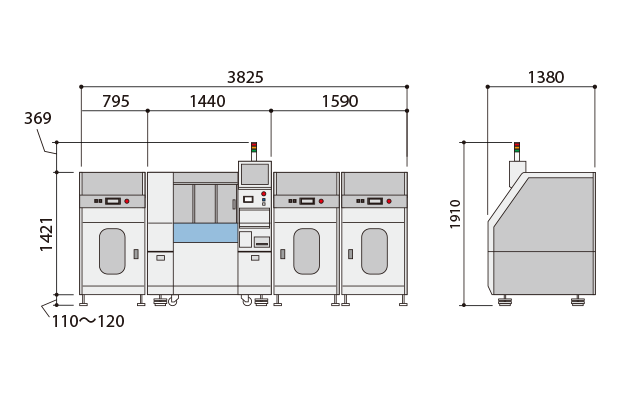

Größe (mm)
Systemanforderungen	1）Steuerungs- PC & Monitor 2）PC zur Datenaufbereitung/ Fehlersuche & Monitor. * 1) und 2) können in einem PC ausgeführt werden. * Bitte fragen Sie unseren Vertrieb nach der PC- Spezifikation.
Software	EMMA2020 zur Maschinensteuerung ist im Lieferumfang enthalten. Weitere Software ist optional erhältlich (unterstütze Betriebssysteme sind Windows 10 / Windows 11).
Probetyp	Für unterschiedliche Anforderungen steht eine Reihe verschiedener Probes zur Verfügung. Bitte fragen Sie unseren Vertrieb nach den Spezifikationen der einzelnen Probes.
Betriebsbedingungen	21–24°C, 30–70% relative Luftfeuchtigkeit. * Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen. Druckluft: Atmosphärischer Taupunkt −14°C or below (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter) Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Minimale Plattengröße bei manueller Be- und Entladung *2 Der Verzug muss unter 0,4 mm auf 100 mm sein, wenn Platte horizontal an beiden Enden gehalten wird. *3 Der Auto-Loader-Pickup kann nur verwendet werden, wenn auf der Leiterplatte Platz für 12 oder mehr Saugnäpfe vorhanden ist. *4 Bei Needleprobes; abweichende Werte bei Verwendung anderer Probes. *5 Dies basiert auf der Lasermessung *6 Wenn als Probe T96MC-PB-0R40 verwendet wird. *7 Wenn als Probe T96MC-PB-0B00 verwendet wird. *8 500 V / 1000 V Optional *9 Da der Einschaltstrom bis zum Zehnfachen des Nennstromes betragen kann, sollte ein entsprechend ausgelegter Leitungsschutzschalter eingesetzt werden. *10 Gewicht des Testers ohne Be- und Entladung Belader: 450 kg / 900 kg.

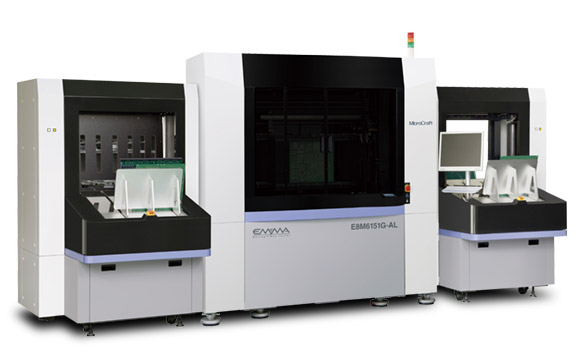

AL Serie (8-Finger-System / Vertikale Variante)

Standardmodell

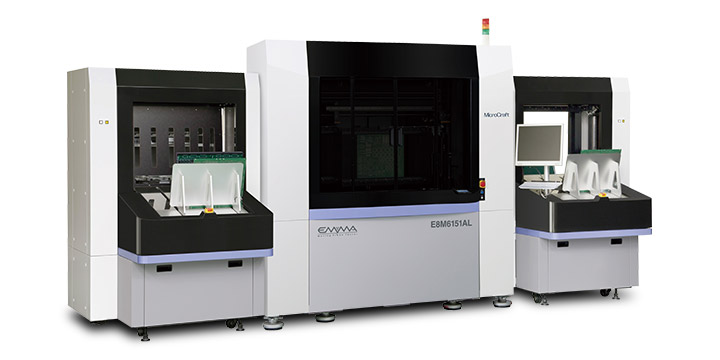

E8M6151G-AL / E8M6151G-AL2 NEW
Super-Hochgeschwindigkeitstest mit 8 Probes. Das neue Modell AL2 ist in der Lage, zwei Platten (Größe unter 250 x 250 mm) gleichzeitig zu transferieren, um den Durchsatz bei kleineren Plattengrößen drastisch zu verbessern.
* Die herkömmlichen Stand-Alone-Modelle E8M6151 können nicht nachträglich mit Be- und Entlader versehen werden.

Modell für große Größen

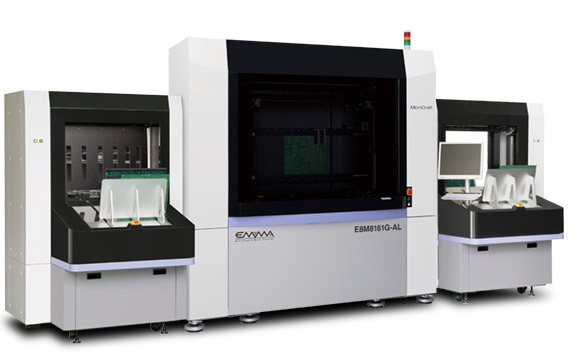

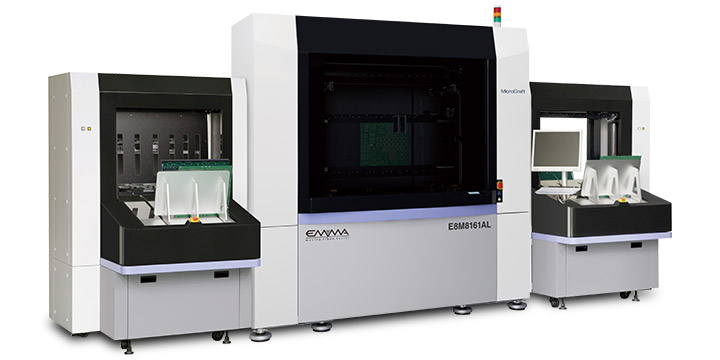

E8M8161G-AL / E8M8161G-AL2 NEW
Super-Hochgeschwindigkeitstest mit 8 Probes. Großformatiges Modell mit der maximalen Prüffläche von 810 x 610 mm. Das neue Modell AL2 ist in der Lage, zwei Platten (Größe unter 250 x 250 mm) gleichzeitig zu transferieren, um den Durchsatz bei kleineren Plattengrößen drastisch zu verbessern.
* Die herkömmlichen Stand-Alone-Modelle E8M8161 können nicht nachträglich mit Be- und Entlader versehen werden.

Art des Paneltransfers: Transportband

Technische Daten (E8)

	E8M6151G-AL / AL2	E8M8161G-AL / AL2
Max. Testbereich	610 x 510 mm	810 x 610 mm
Maximale Plattengröße bei automatischer Be- und Entladung	AL: 620 x 520 mm AL2: 610 x 510 mm *1	AL: 620 x 520 mm AL2: 610 x 510 mm *1
Anzahl der Finger	4 vorn, 4 hinten	4 vorn, 4 hinten
Min. Plattengröße	100 x 100 mm *2	100 x 100 mm *2
Minimale Plattengröße bei automatischer Be- und Entladung	100 x 100 mm	100 x 100 mm
Max. Plattenstärke	0,5–5,0 mm *3	0,5–5,0 mm *3
Maximales Plattengewicht bei automatischer Be- und Entladung	3 kg *4	3 kg *4
Durch die Klemmen abgedeckter Randbereich	3,0–10 mm	3,0–10 mm
Nicht testbarer Bereich	3 mm vom Rand der Klemmen *5	3 mm vom Rand der Klemmen *5
Wiederholgenauigkeit *6	±4 µm	±4 µm
Auflösung	2 µm	2 µm
Min. Padabstand	100 µm *7	120 µm *7
Min. Padgröße	50 µm *8	50 µm *8
Spannungsbereich der Widerstandsmessungen	Durchgangsprüfung: 0–10 V Isolationsprüfung: 250 V *9	Durchgangsprüfung: 0–10 V Isolationsprüfung: 250 V *9
Strom der Widerstandsmessung	Durchgangsprüfung: 2,5 µA–150 mA	Durchgangsprüfung: 2,5 µA–150 mA
Klemmsystem	Pneumatisch	Pneumatisch
Anzahl der Ausrichtungskameras	4 vorn, 4 hinten	4 vorn, 4 hinten
Drucker	Extern	Extern
Luftversorgung: Druck	0,5 MPa	0,5 MPa
Luftversorgung: Verbrauch	150 ℓ/min.	150 ℓ/min.
Netzanschluss *10 Einphasig, AC200–240 V 50/60 Hz	20 A	20 A
Gewicht	2100 kg *11	2200 kg *11

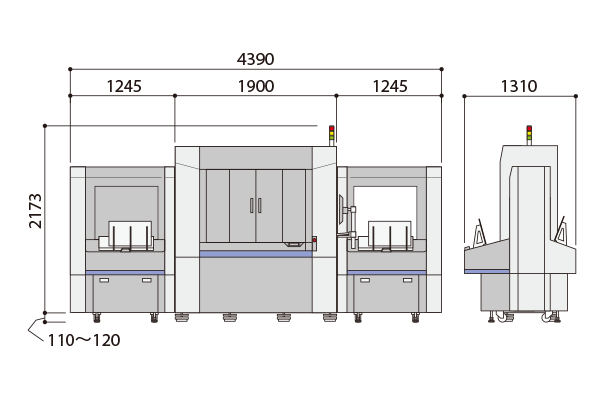

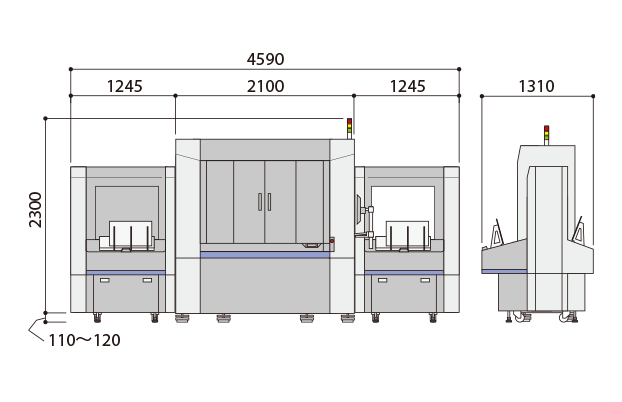

Größe (mm)
Systemanforderungen	1）Steuerungs- PC & Monitor 2）PC zur Datenaufbereitung/ Fehlersuche & Monitor. * 1) und 2) können in einem PC ausgeführt werden. * Bitte fragen Sie unseren Vertrieb nach der PC- Spezifikation.
Software	EMMA2020 zur Maschinensteuerung ist im Lieferumfang enthalten. Weitere Software ist optional erhältlich (unterstütze Betriebssysteme sind Windows 10 / Windows 11).
Probetyp	Für unterschiedliche Anforderungen steht eine Reihe verschiedener Probes zur Verfügung. Bitte fragen Sie unseren Vertrieb nach den Spezifikationen der einzelnen Probes.
Betriebsbedingungen	21–24°C, 30–70% relative Luftfeuchtigkeit. * Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen. Druckluft: Atmosphärischer Taupunkt −14°C or below (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter) Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Größe für die Beförderung eines einzelnen Panel. Die kompatible Größe einer einzelnen Platine für den Transfer von zwei Platinen beträgt 250 x 250 mm. *2 Minimale Plattengröße bei manueller Be- und Entladung *3 Die Plattenverwölbung sollte einschließlich der Plattenstärke 5mm nicht überschreiten. Auch dünne Platten müssen aufrecht gestellt werden können, ohne dass diese sich verwölben. *4 Wenn alle 10 Sauger des Beladers genutzt werden. *5 Bei Needleprobes; abweichende Werte bei Verwendung anderer Probes. *6 Dies basiert auf der Lasermessung *7 Wenn als Probe TIPRB-PB-N110, TIPRB-PB-N111 verwendet wird. *8 Wenn als Probe TIPRB-PB-B210, TIPRB-PB-B211 verwendet wird. *9 500 V / 1000 V Optional *10 Da der Einschaltstrom bis zum Zehnfachen des Nennstromes betragen kann, sollte ein entsprechend ausgelegter Leitungsschutzschalter eingesetzt werden. *11 Gewicht des Testers ohne Be- und Entladung Belader : 580 kg / 580 kg

Besondere Funktion der AL- Serie

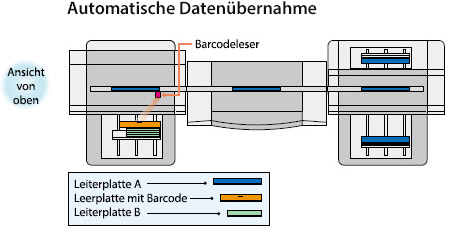

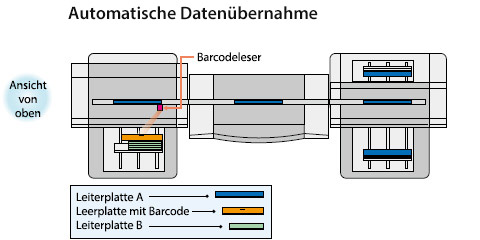

Automatische Datenübernahme
Die AL Serie kann mit einer automatischen Datenübernahme vom Barcode ausstattet werden. Diese praktische Funktion vermeidet unnötige Probleme und entlastet den Bediener beim Test unterschiedlicher Produkte. Hierzu wird zwischen die beiden unterschiedlichen Plattentypen eine Leerplatte mit Barcode eingelegt, womit eine manuelle Eingabe der Jobnummer entfällt. Der Belader ist mit einem Barcodeleser ausgestattet. Wenn die Leerplatte mit Barcode geladen wird, wird dieser gescannt (s. Bild). Hierdurch erkennt der Tester, dass die nächste Leiterplatte zu Auftrag B gehört. Sobald diese geladen wird, wird dieser Auftrag automatisch abgearbeitet. Somit können Tippfehler bei der manuellen Eingabe vermieden werden.
* Die Leerplatte mit Barcode wird nicht getestet, sondern lediglich in den Entlader für fehlerhafte Platten transferiert.

Chargenweise Retestfunktion
Optional können automatisch die mit dem Barcode verlinkten Daten geladen werden. Jeder Fehler, der in einer bestimmten Charge entdeckt wurde, wird gespeichert und beim Retest werden alle Punkte, an denen Fehler in dieser Charge festgestellt wurden, nachgetestet. Dies ermöglicht einen reibungslosen Retest, ohne Überprüfung der Testergebnisse der einzelnen Platten.
