- 주문 제작형 잉크젯 인쇄 시스템
기판 휨을 교정하는 독자적인 기판 고정 기구.
확실하게 수평으로 고정하여
새틀라이트나* 문자의 뒤틀림 발생을 막아 줍니다. *잉크의 비산
기판 고정 기구

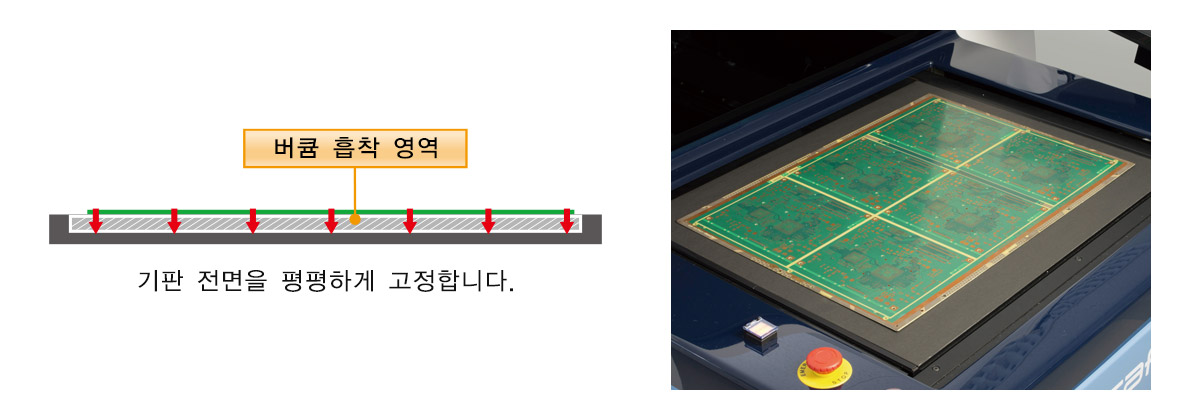

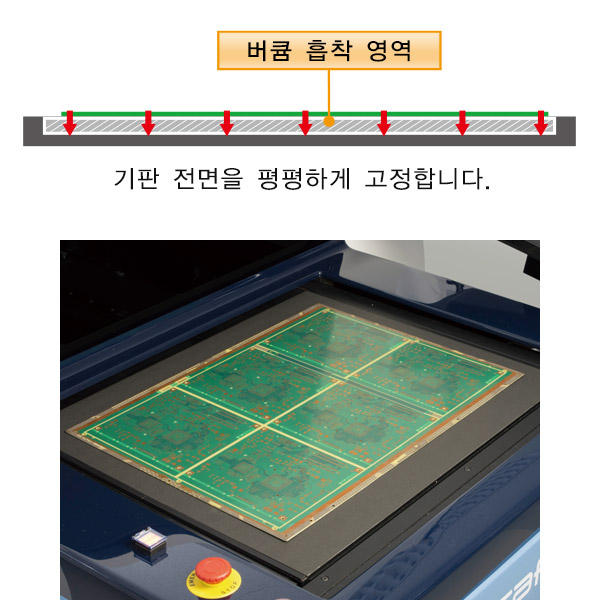

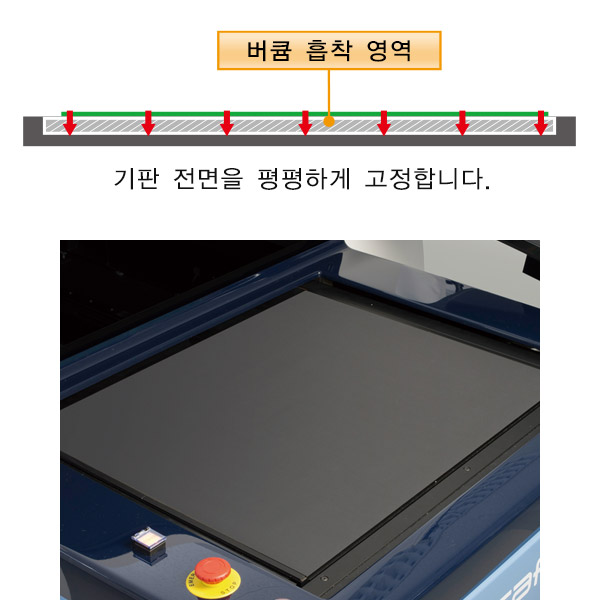

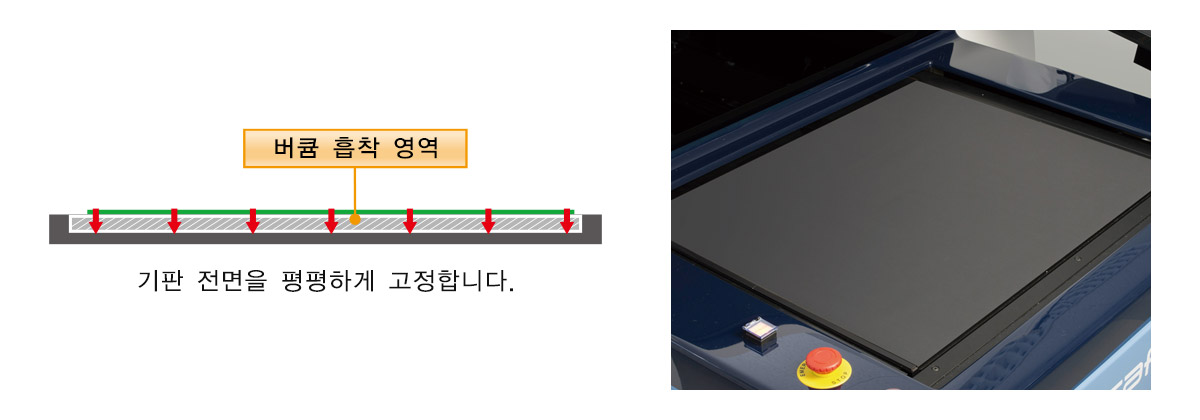

버큠 흡착
버큠 흡착에 의한 기판을 고정하는 방식으로 스루홀이 있는 기판에서도 전면을 평평하게 고정합니다. *1

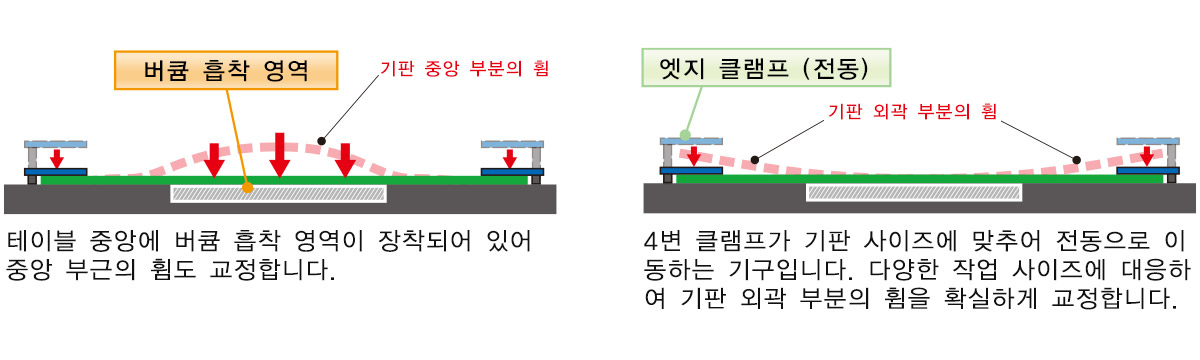

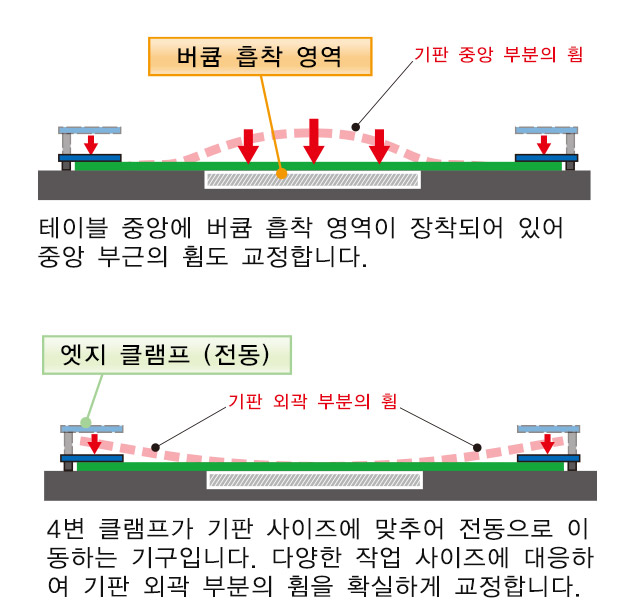

전동 4변 클램프 + 버큠
오토로더/언로더에 대응한 전동 4변 클램프는 버큠 흡착도 병용하여 기판 휨을 확실하게 교정합니다.
자동으로 기판을 클램프하기 때문에 오토로더/언로더와의 조합에 가장 적합합니다.
현재 2개 타입의 전동 4변 클램프 + 버큠이 준비되어 있습니다.

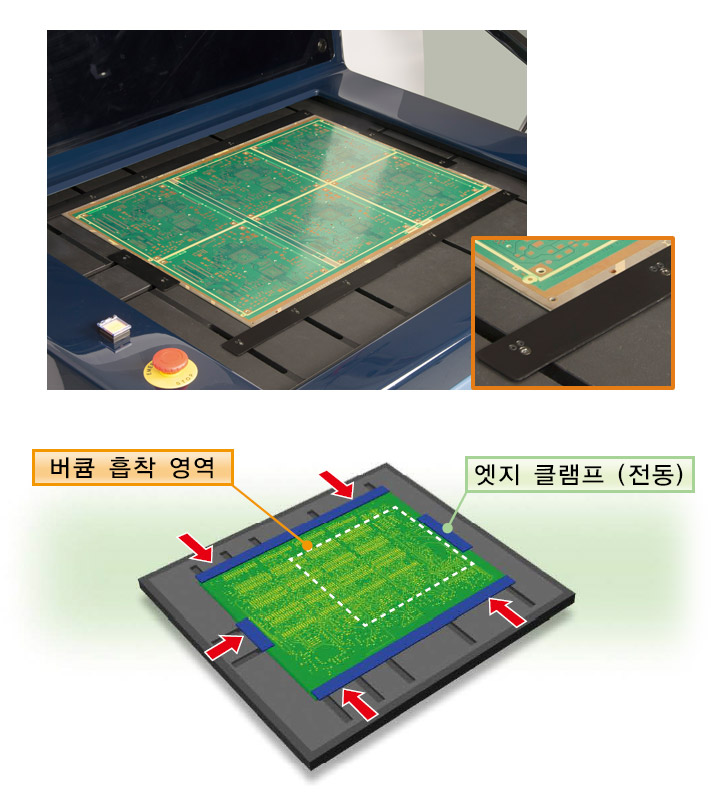

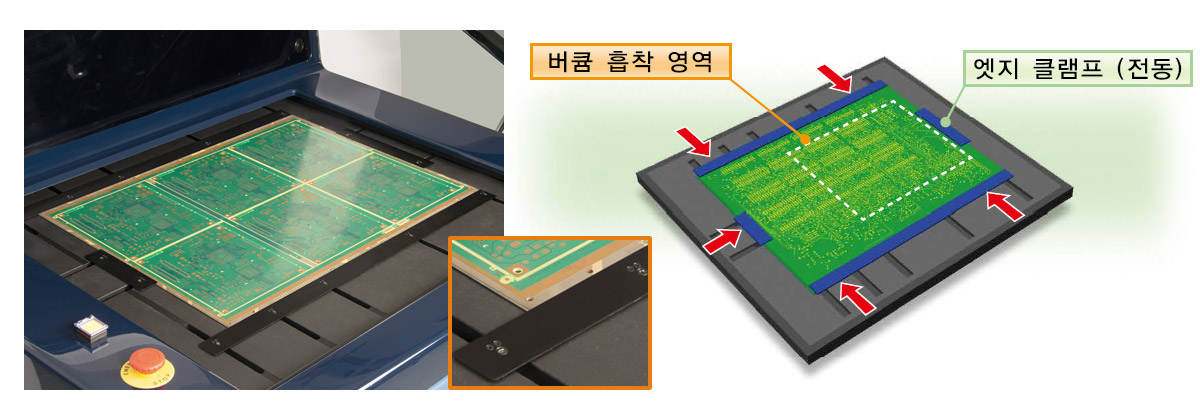

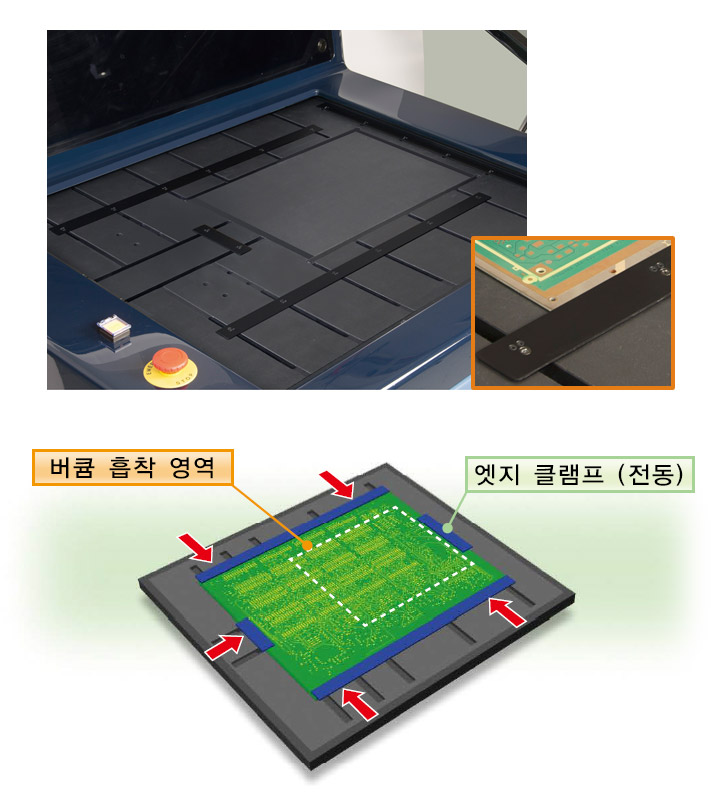

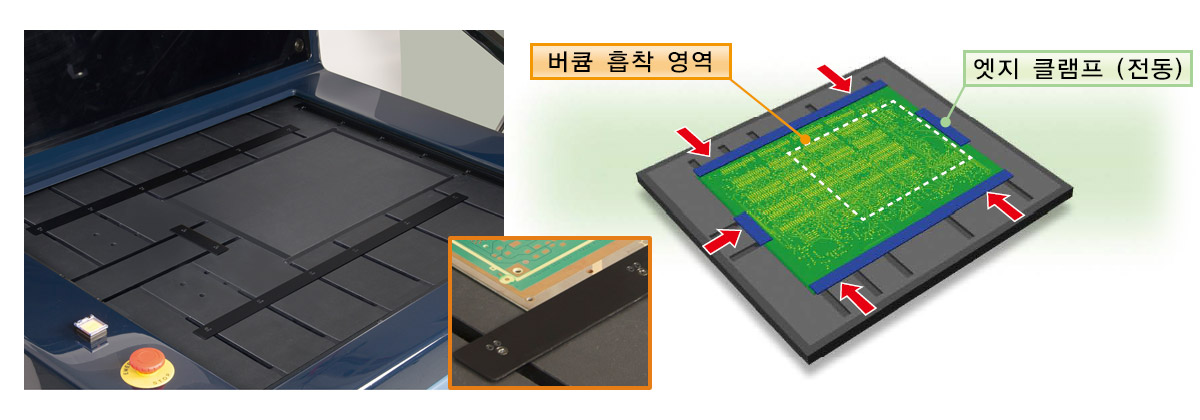

1. 전동 4변 클램프 + 버큠 「장변 타입」 옵션
가장자리에서 클램프하여 기판의 각 테두리를 확실하게 고정할 수 있습니다. 최소 기판 두께는 0.6 mm 이상입니다. *1 *2

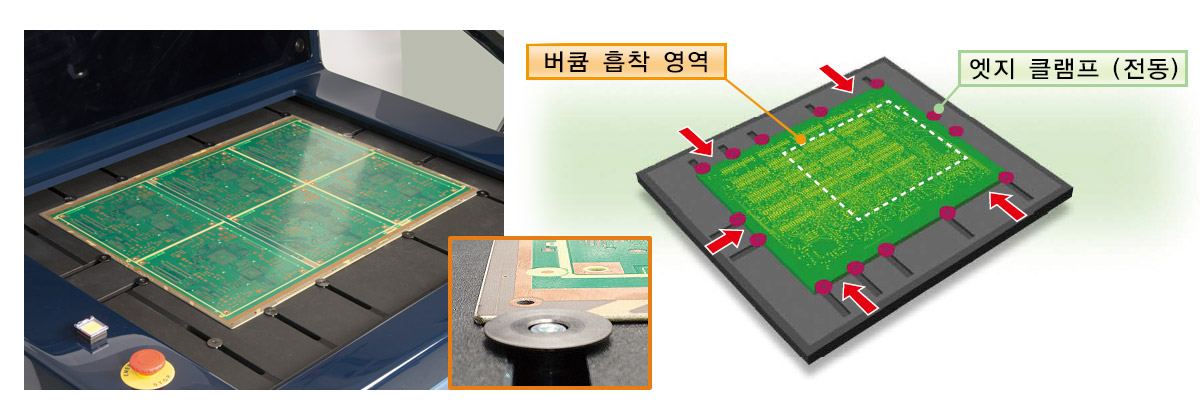

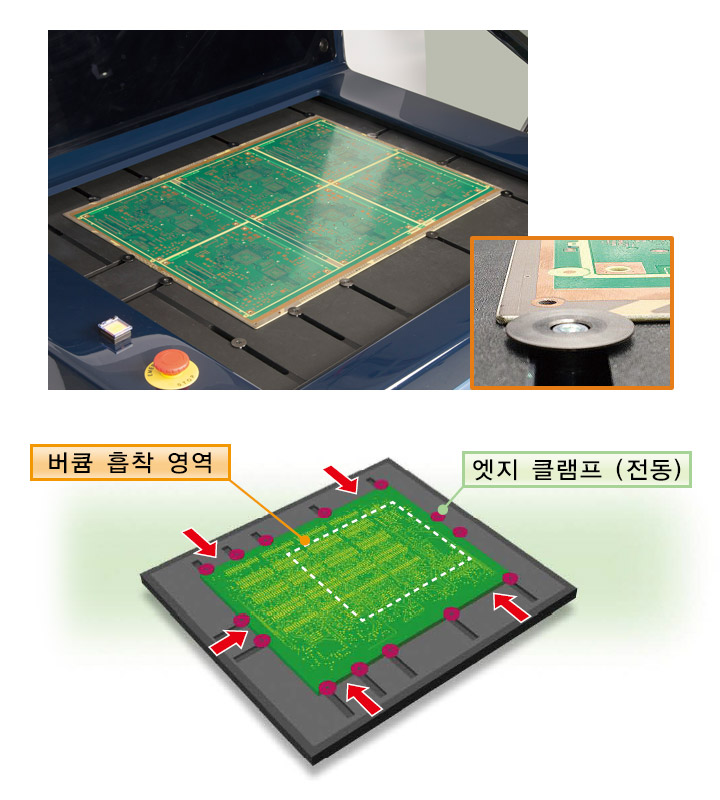

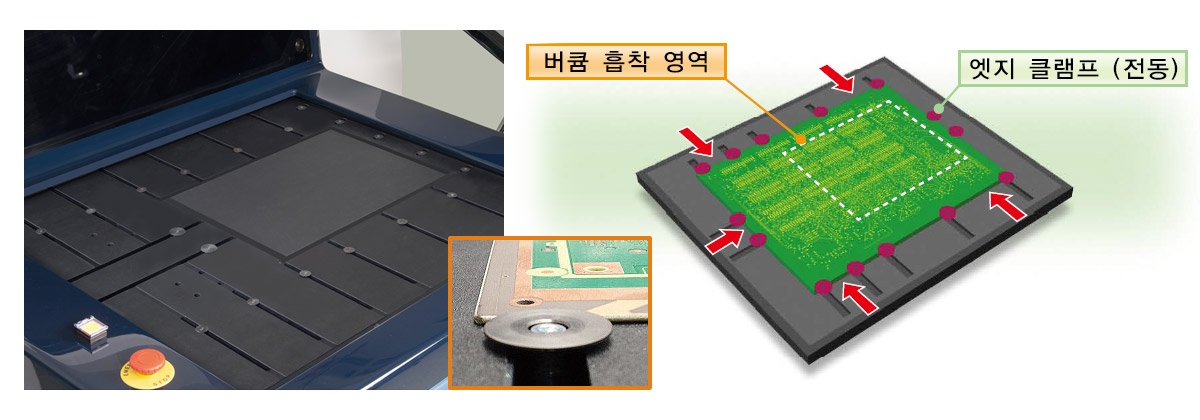

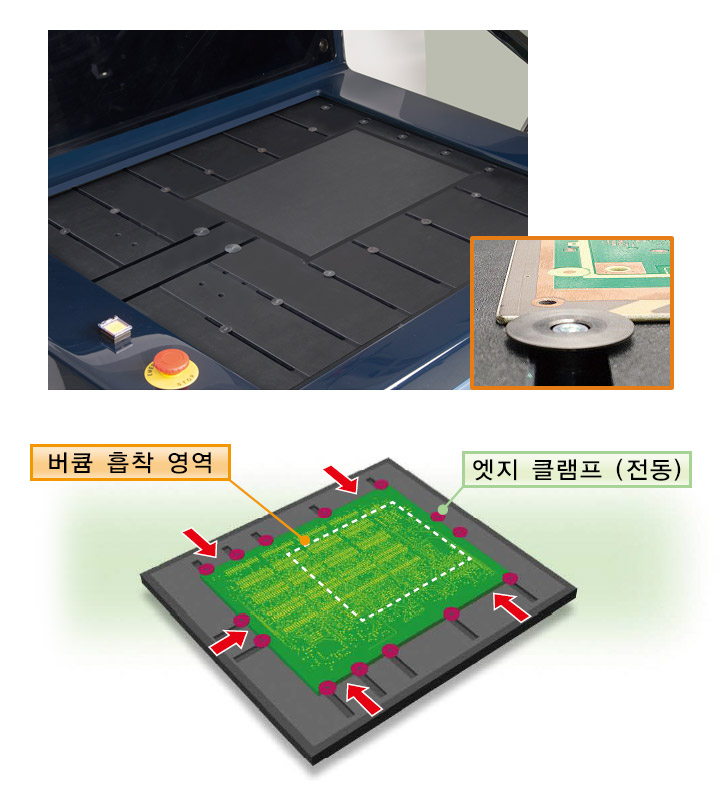

2. 전동 4변 클램프 + 버큠 「원형 타입」 옵션
원형 타입의 클램프 입니다. 기판 두께의 제약 없이 얇은 기판도 확실하게 고정할 수 있습니다. *1 *2
*1 별도의 버큠 펌프가 필요합니다. *2 기판이 다음 사이즈 (C8K7265T · C4K8165T · 기타 모델의 6151 타입: 400 x 330 mm / 7861 타입: 510 x 330 mm) 이하인 경우, 클램프가 닿지 않는 변이 발생하므로 1변~3변만 고정됩니다.
