CPJ / CraftPix

On-demand InkJet Printing System

Das Budget Model ist mit einem Druckkopf ausgestattet.
Der gleiche Druckkopf ist ebenfalls im CPi Model verbaut.

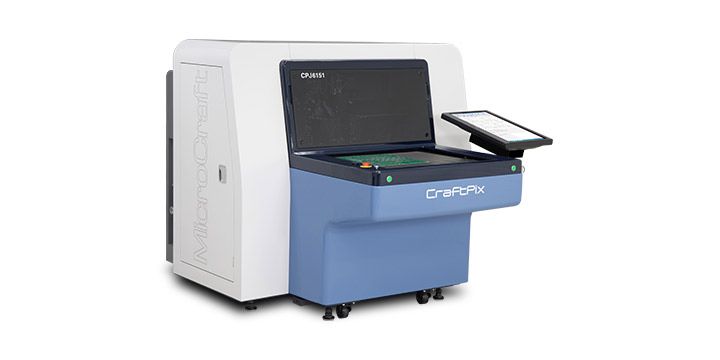

CPJ-modell

Basismodell
CPJ6151 / CPJ7861
Das Basismodell verfügt über den gleichen Druckkopf wie der CPi. Aufgrund der Möglichkeit, die Druckauflösung in x-Richtung in 30 dpi Schritten zu ändern, kann die Druckqualität exakt angepasst werden.

Hochauflösender Druck “Type F”
CPJ6151F / CPJ7861F NEW
Die CPJ-Modelle sind in der Ausführung “Typ F” erhältlich. Diese mit einem hochauflösenden Druckkopf mit 1776 Düsen und einer minimalen Tröpfchengröße von 3,5 pl ausgestattet. Kombiniert hervorragende Druckqualität mit Erschwinglichkeit.

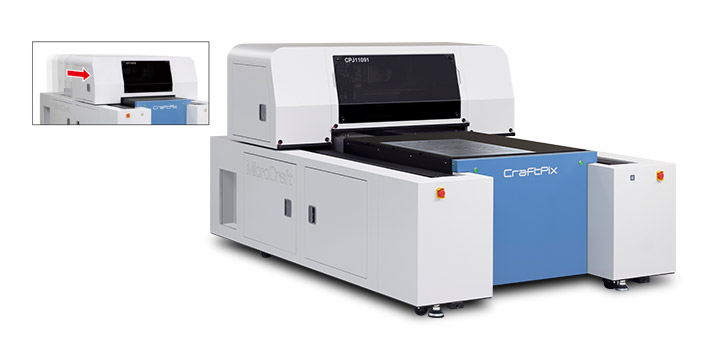

Basismodell (Version in Übergröße)
CPJ11078 / CPJ11091 / CPJ120110 NEW
CraftPix ist auch als Super Large Size Model erhältlich, welches es ermöglicht extrem große Formate zu drucken. Dieses benutzerdefinierte Modell wird für die Modelle CPi, CPJ und CPT angeboten. Druckgeschwindigkeit und -qualität entsprechen dem Modellen im Standardformat 6151/7861. Das Model ist mit einem fixem Drucktisch und einer beweglichen Druckkopf Einheit ausgestattet. Die Druckkopfeinheit verfährt über dem zu Bedruckenden Panel vor und zurück.

Technische Daten (6151 / 6151F)

	CPJ6151	CPJ6151F
Max. Panel Dimension	625 x 535 mm	625 x 535 mm
Max. Entladungsfrequenz Frequency	45 kHz	80 kHz
X -Achsen- Auflösung (dpi)	360 / 720 / 1080 / 1440	600 / 900 / 1200 / 1500 / 2400
Y -Achsen- Auflösung (dpi)	360 / 720 / 1080 / 1440 / 1800 / 2160	600 / 1200 / 1800 / 2400
Min. Tröpfchengröße	6 pl / 13 pl	3,5 pl
Die Anzahl der Düsen	1 x 1024	1 x 1776
Standard Auflösung	720 dpi	600 dpi
Min. Linienbreite *1	70 µm–90 µm	40 µm–70 µm
Geschwindigkeit *2	580 x 430 mm: 32 seconds 610 x 510 mm: 44 seconds	580 x 430 mm: 32 seconds 610 x 510 mm: 51 seconds
Anzahl der Farbbehälter	1	1
Tankinhalt (Max.)	1000 ml	1000 ml
UV Lampe (am Kopf befestigt) *3	LED-UV lamp	LED-UV lamp
Kamera Auflösung	8,4 x 6,3 mm	8,4 x 6,3 mm
Luftversorgung: Druck	0,5 MPa	0,5 MPa
Luftversorgung: Verbrauch	75 ℓ/min.	75 ℓ/min.
Netzanschluss *4 Einphasig, AC200–240 V 50/60 Hz	15 A	15 A
Gewicht	700 kg	700 kg
Größe (mm)
Betriebsbedingungen	21–24°C, 30–70% relative Luftfeuchtigkeit. * frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase. Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter) Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Abhängig von Tinte *2 Wenn UV-aushärtende Tinte verwendet wird, kann sich die Zykluszeit entsprechend der erforderlichen UV-Energie ändern. Druckzeiten beinhalten weder Justierungszeit noch Handlingszeit. *3 Die zu montierende LED-UV-Lampe hängt von der zu verwendenden Tinte ab. *4 Separate Stromversorgungen für Kühler und Vakuumpumpe sind erforderlich (Bitte beachten Sie die entsprechenden Angaben) § Austausch der Tinte erfordert eine spezielle Ausbildung. § CraftPix Verbrauchsmaterialien sind Tinte, Spülflüssigkeit, Filter, Tintenzirkulationsrohr, UV-Lampe, Druckkopf, Vakuum-Papier, Temperaturfühler, Heizun,g usw. § Bitte kontaktieren Sie MicroCraft für weitere Details.

Technische Daten (7861 / 7861F)

	CPJ7861	CPJ7861F
Max. Panel Dimension	795 x 651 mm	795 x 651 mm
Max. Entladungsfrequenz Frequency	45 kHz	80 kHz
X -Achsen- Auflösung (dpi)	360 / 720 / 1080 / 1440	600 / 900 / 1200 / 1500 / 2400
Y -Achsen- Auflösung (dpi)	360 / 720 / 1080 / 1440 / 1800 / 2160	600 / 1200 / 1800 / 2400
Min. Tröpfchengröße	6 pl / 13 pl	3,5 pl
Die Anzahl der Düsen	1 x 1024	1 x 1776
Standard Auflösung	720 dpi	600 dpi
Min. Linienbreite *1	70 µm–90 µm	40 µm–70 µm
Geschwindigkeit *2	580 x 430 mm: 32 seconds 610 x 510 mm: 44 seconds 780 x 610 mm: 59 seconds	580 x 430 mm: 32 seconds 610 x 510 mm: 51 seconds 780 x 610 mm: 59 seconds
Anzahl der Farbbehälter	1	1
Tankinhalt (Max.)	1000 ml	1000 ml
UV Lampe (am Kopf befestigt) *3	LED-UV lamp	LED-UV lamp
Kamera Auflösung	8,4 x 6,3 mm	8,4 x 6,3 mm
Luftversorgung: Druck	0,5 MPa	0,5 MPa
Luftversorgung: Verbrauch	75 ℓ/min.	75 ℓ/min.
Netzanschluss *4 Einphasig, AC200–240 V 50/60 Hz	15 A	15 A
Gewicht	1000 kg	1000 kg
Größe (mm)
Betriebsbedingungen	21–24°C, 30–70% relative Luftfeuchtigkeit. * frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase. Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter) Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

Technische Daten (11078 / 11091 / 120110)

	CPJ11078	CPJ11091	CPJ120110
Max. Panel Dimension	1142 x 790 mm	1142 x 910 mm	1220 x 1120 mm
Max. Entladungsfrequenz Frequency	45 kHz	45 kHz	45 kHz
X -Achsen- Auflösung (dpi)	360 / 720 / 1080 / 1440	360 / 720 / 1080 / 1440	360 / 720 / 1080 / 1440
Y -Achsen- Auflösung (dpi)	360 / 720 / 1080 / 1440 / 1800 / 2160	360 / 720 / 1080 / 1440 / 1800 / 2160	360 / 720 / 1080 / 1440 / 1800 / 2160
Min. Tröpfchengröße	6 pl / 13 pl	6 pl / 13 pl	6 pl / 13 pl
Die Anzahl der Düsen	1 x 1024 (1024)	1 x 1024 (1024)	1 x 1024 (1024)
Standard Auflösung	720 dpi	720 dpi	720 dpi
Min. Linienbreite *1	70 µm–90 µm	70 µm–90 µm	70 µm–90 µm
Geschwindigkeit *2	580 x 430 mm: 32 seconds 610 x 510 mm: 44 seconds 780 x 610 mm: 59 seconds 1100 x 780 mm: 113 seconds	580 x 430 mm: 32 seconds 610 x 510 mm: 44 seconds 780 x 610 mm: 59 seconds 1100 x 780 mm: 113 seconds	580 x 430 mm: 32 seconds 610 x 510 mm: 44 seconds 780 x 610 mm: 59 seconds 1100 x 780 mm: 113 seconds
Anzahl der Farbbehälter	1	1	1
Tankinhalt (Max.)	1000 ml	1000 ml	1000 ml
UV Lampe (am Kopf befestigt) *3	LED-UV lamp	LED-UV lamp	LED-UV lamp
Kamera Auflösung	8,4 x 6,3 mm	8,4 x 6,3 mm	8,4 x 6,3 mm
Luftversorgung: Druck	0,5 MPa	0,5 MPa	0,5 MPa
Luftversorgung: Verbrauch	75 ℓ/min.	75 ℓ/min.	75 ℓ/min.
Netzanschluss *4 Dreiphasig, AC200–230 V 50/60 Hz	20 A	20 A	20 A
Gewicht	1700 kg	2200 kg	2700 kg
Größe (mm)
Betriebsbedingungen	21–24°C, 30–70% relative Luftfeuchtigkeit. * frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase. Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter) Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

Allgemeine Spezifikation

Leiterplattendicke	0,1–6,0 mm 5 Kompatibilität für Materialstärken über 6,0 mm ist optional
Ausrichtung	CCD-Kamera
Monitor	Touchscreen LCD Monitor
Software	Windows 7 / Windows 8 / Windows 10
Datenformat	RS274X, RS274D, ODB++, DPF, DXF, BMP 6, TIFF 6

*5 Bei Verwendung des Vakuumtischs ist die Darstellung abhängig von der Plattenverwerfung und Klemmart. Die Druckqualität sinkt, bei Plattenverzügen. Bitte kontaktieren Sie uns für detailliertere Angaben. *6* Skalierungs- und Justierungsfunktionen können nicht verwendet werden.

Vakuum Pumpe *

Netzanschluss	Dreiphasig, AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
Kapazität	50 Hz: 575 ℓ/min. 60 Hz: 685 ℓ/min.
Vakuumanschluß	RC 3/4
Gewicht	85 kg

* Ist abhängig von der Klemmmethode
