  • On-demand InkJet Printing System

Flaggschiffmodell mit der höchsten
Druckgeschwindigkeit in der CraftPix-Serie.

CPE-modell

CPE

Modell für den Superhochgeschwindigkeitsdruck
CPE6151

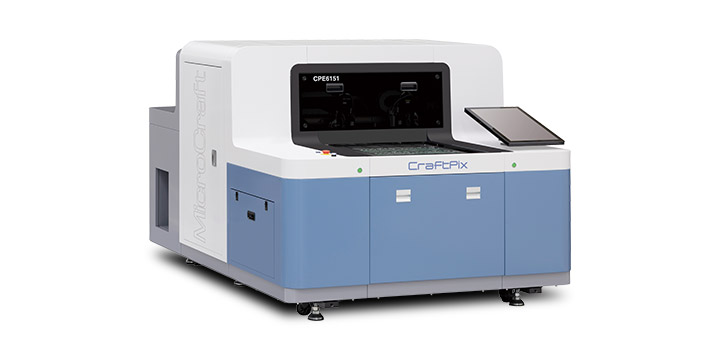

Das CPE-Modell ist unser Flaggschiffmodell; es ist mit 8 Druckköpfen ausgestattet und erreicht neben dem CPQ-Modell die höchste Druckgeschwindigkeit. Der von einem Linearmotor angetriebene Transporttisch kombiniert Genauigkeit mit hoher Geschwindigkeit und erreicht somit den schnellsten Druck in der Serien Geschichte. Er kann nicht nur für den Lötstoppmasken Prozess, welche höhere Lackdicken erfordern, eingesetzt werden, sondern auch für den Beschriftungsdruck auf Massenproduktionslinien. Die unglaubliche Druckgeschwindigkeit verbessert die Produktivität dramatisch und bringt Innovation in die Fertigung.

Technische Daten

CPE6151
Max. Panel Dimension

625 x 535 mm

Max. Entladungsfrequenz Frequency

45 kHz

X -Achsen- Auflösung (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

Y -Achsen- Auflösung (dpi)

360 / 720 / 1080 / 1440

Min. Tröpfchengröße

6 pl / 13 pl

Die Anzahl der Düsen

8 x 1024 (8192)

Standard Auflösung

720 dpi

Min. Linienbreite *1

70 µm–90 µm

Geschwindigkeit *2

580 x 430 mm: 6 seconds
610 x 510 mm: 6 seconds

Anzahl der Farbbehälter

1

Tankinhalt (Max.)

1000 ml

UV Lampe (am Kopf befestigt) *3

LED-UV Lampe

Kamera Auflösung

11,8 x 9,0 mm

Luftversorgung: Druck

0,5 MPa

Luftversorgung: Verbrauch

225 ℓ/min.

Netzanschluss *4
Einphasig, AC200–240 V 50/60 Hz

30 A

Gewicht

1800 kg

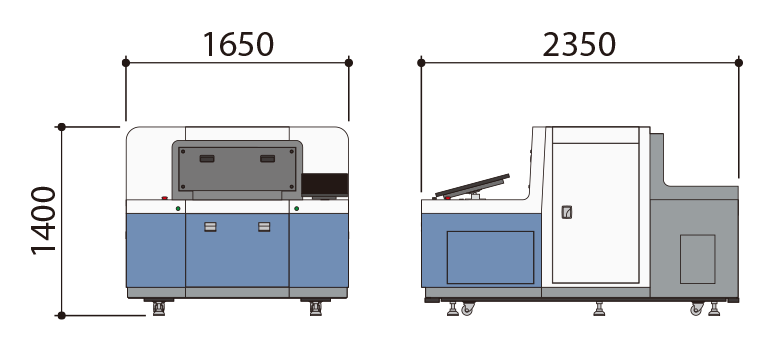

Größe (mm)

Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase.
Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Abhängig von Tinte *2 Wenn UV-aushärtende Tinte verwendet wird, kann sich die Zykluszeit entsprechend der erforderlichen UV-Energie ändern. Druckzeiten beinhalten weder Justierungszeit noch Handlingszeit. *3 Die zu montierende LED-UV-Lampe hängt von der zu verwendenden Tinte ab. *4 Separate Stromversorgungen für Kühler und Vakuumpumpe sind erforderlich (Bitte beachten Sie die entsprechenden Angaben) § Austausch der Tinte erfordert eine spezielle Ausbildung. § CraftPix Verbrauchsmaterialien sind Tinte, Spülflüssigkeit, Filter, Tintenzirkulationsrohr, UV-Lampe, Druckkopf, Vakuum-Papier, Temperaturfühler, Heizun,g usw. § Bitte kontaktieren Sie MicroCraft für weitere Details.

Allgemeine Spezifikation

Leiterplattendicke

0,1–6,0 mm *5
*Kompatibilität für Materialstärken über 6,0 mm ist optional

Ausrichtung

CCD-Kamera

Monitor

Touchscreen LCD Monitor

Software

Windows 7 / Windows 8 / Windows 10

Datenformat

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 Bei Verwendung des Vakuumtischs ist die Darstellung abhängig von der Plattenverwerfung und Klemmart. Die Druckqualität sinkt, bei Plattenverzügen. Bitte kontaktieren Sie uns für detailliertere Angaben. *6 Skalierungs- und Justierungsfunktionen können nicht verwendet werden.

Vakuum Pumpe *

Stromversorgung

Dreiphasig, AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz

Kapazität

50 Hz: 575 ℓ/min.
60 Hz: 685 ℓ/min.

Vakuumanschluß

RC 3/4

Gewicht

85 kg

* Ist abhängig von der Klemmmethode
