  • On-demand InkJet Printing System

Mit einem hochauflösenden Druckkopf ausgestattet.

C1F**P-modell

C1F**P

Hochauflösendes Druckmodell

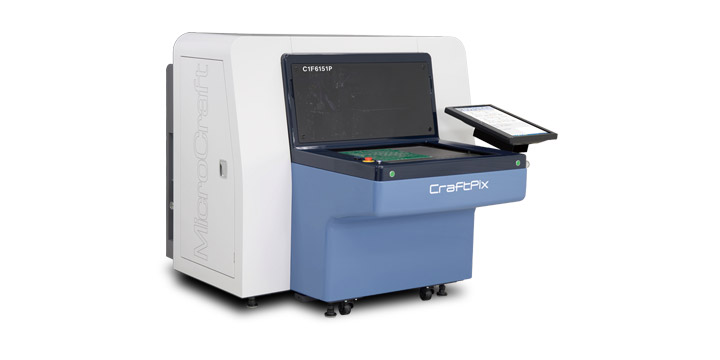

C1F6151P / C1F7861P
Mit einem hochauflösenden Druckkopf ausgestattet. Die Tintenversorgung erfolgt über Tintenbeutel und eignet sich für den präzisen Tropfenabwurf kleiner Tintenmengen.

Technische Daten

C1F6151P C1F7861P
Max. Panel Dimension

625 x 535 mm

795 x 651 mm
Max. Entladungsfrequenz Frequency

80 kHz

80 kHz
X -Achsen- Auflösung (dpi)

600 / 900 / 1200 / 1500 / 2400

600 / 900 / 1200 / 1500 / 2400
Y -Achsen- Auflösung (dpi)

600 / 1200 / 1800 / 2400

600 / 1200 / 1800 / 2400
Min. Tröpfchengröße

3,5 pl

3,5 pl
Die Anzahl der Düsen

1 x 1776

1 x 1776
Standard Auflösung

600 dpi

600 dpi
Min. Line Width *1

40 µm–70 µm

40 µm–70 µm
Geschwindigkeit *2

580 x 430 mm: 32 seconds

610 x 510 mm: 51 seconds

580 x 430 mm: 32 seconds

610 x 510 mm: 51 seconds

780 x 610 mm: 59 seconds
Anzahl der Farbbehälter

1

1
Tankinhalt (Max.)

100 ml

100 ml
UV Lampe (am Kopf befestigt) *3

LED-UV lamp

LED-UV lamp
Anzahl der Ausrichtungskameras

1

1
Kamera Auflösung

8,4 x 6,3 mm

8,4 x 6,3 mm
Luftversorgung: Druck

0,5 MPa

0,5 MPa
Luftversorgung: Verbrauch

75 ℓ/min.

75 ℓ/min.
Netzanschluss *4
Einphasig, AC200–240 V 50/60 Hz

15 A

15 A
Gewicht

700 kg

1000 kg
Größe (mm)

Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase.
Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Abhängig von Tinte *2 Wenn UV-aushärtende Tinte verwendet wird, kann sich die Zykluszeit entsprechend der erforderlichen UV-Energie ändern. Druckzeiten beinhalten weder Justierungszeit noch Handlingszeit. *3 Die zu montierende LED-UV-Lampe hängt von der zu verwendenden Tinte ab. *4 Separate Stromversorgungen für Kühler und Vakuumpumpe sind erforderlich (Bitte beachten Sie die entsprechenden Angaben) § Austausch der Tinte erfordert eine spezielle Ausbildung. § CraftPix Verbrauchsmaterialien sind Tinte, Spülflüssigkeit, Filter, Tintenzirkulationsrohr, UV-Lampe, Druckkopf, Vakuum-Papier, Temperaturfühler, Heizun,g usw. § Bitte kontaktieren Sie MicroCraft für weitere Details.

Allgemeine Spezifikation

Leiterplattendicke

0,1–6,0 mm *5
*Kompatibilität für Materialstärken über 6,0 mm ist optional
Monitor

Touchscreen LCD Monitor
Software

Windows 10 / Windows 11
Datenformat

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 Bei Verwendung des Vakuumtischs ist die Darstellung abhängig von der Plattenverwerfung und Klemmart. Die Druckqualität sinkt, bei Plattenverzügen. Bitte kontaktieren Sie uns für detailliertere Angaben. *6 Skalierungs- und Justierungsfunktionen können nicht verwendet werden.

Vakuum Pumpe *

Netzanschluss

Dreiphasig, AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
Kapazität

50 Hz: 575 ℓ/min.
60 Hz: 685 ℓ/min.
Vakuumanschluß

RC 3/4
Gewicht

85 kg

* Ist abhängig von der Klemmmethode
