C2K / CraftPix

On-demand InkJet Printing System

Standardmodell mit 2048 Düsen

C2K-modell

Standardmodell
C2K6151 / C2K7861
Dieses Hochgeschwindigkeitsmodell ist mit insgesamt 2048 Düsen ausgestattet und hat eine maximale Druckfrequenz von 45 kHz. Aufgrund der Möglichkeit, die Druckauflösung in X-richtung in 30 dpi Schritten zu ändern, kann die Druckqualität beliebig angepasst werden.

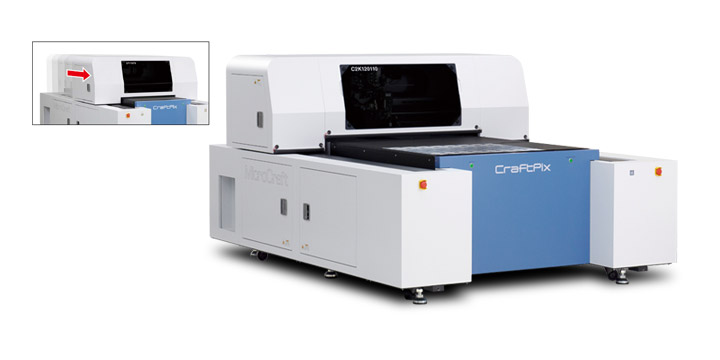

Standardmodell (Version in Übergröße)
C2K11078 / C2K11091 / C2K120110
Hierbei handelt sich um eine extragroßes Modell, welches für sehr große Formate geeignet ist. Die Druckgeschwindigkeit entspricht der Leistung der Typen 6151/7861. Wie bei allen anderen Modellen bleibt der Einbahn-Druck als Druckverfahren bestehen. Eine wichtige Besonderheit liegt jedoch darin, dass der Druckkopfmechanismus eine Vor- und Rückwärtsbewegung ermöglicht.

Technische Daten (C2K6151/7861)

	C2K6151	C2K7861
Max. Panel Dimension	625 x 535 mm	795 x 651 mm
Max. Entladungsfrequenz Frequency	45 kHz	45 kHz
X -Achsen- Auflösung (dpi)	360 / 720 / 1080 / 1440	360 / 720 / 1080 / 1440
Y -Achsen- Auflösung (dpi)	720 / 1440 / 2160	720 / 1440 / 2160
Min. Tröpfchengröße	6 pl / 13 pl	6 pl / 13 pl
Die Anzahl der Düsen	2 x 1024 (2048)	2 x 1024 (2048)
Standard Auflösung	720 dpi	720 dpi
Min. Linienbreite *1	70 µm–90 µm	70 µm–90 µm
Geschwindigkeit *2	580 x 430 mm: 17 seconds 610 x 510 mm: 23 seconds	580 x 430 mm: 17 seconds 610 x 510 mm: 23 seconds 780 x 610 mm: 31 seconds
Anzahl der Farbbehälter	1	1
Tankinhalt (Max.)	1000 ml	1000 ml
UV Lampe (am Kopf befestigt) *3	LED-UV lampe	LED-UV lampe
Anzahl der Ausrichtungskameras	1	1
Kamera Auflösung	8,4 x 6,3 mm	8,4 x 6,3 mm
Luftversorgung: Druck	0,5 MPa	0,5 MPa
Luftversorgung: Verbrauch	75 ℓ/min.	75 ℓ/min.
Netzanschluss *4 Einphasig, AC200–240 V 50/60 Hz	15 A	15 A
Gewicht	700 kg	1000 kg
Größe (mm)
Betriebsbedingungen	21–24°C, 30–70% relative Luftfeuchtigkeit. * frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase. Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter) Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Abhängig von Tinte *2 Wenn UV-aushärtende Tinte verwendet wird, kann sich die Zykluszeit entsprechend der erforderlichen UV-Energie ändern. Druckzeiten beinhalten weder Justierungszeit noch Handlingszeit. *3 Die zu montierende LED-UV-Lampe hängt von der zu verwendenden Tinte ab. *4 Separate Stromversorgungen für Kühler und Vakuumpumpe sind erforderlich (Bitte beachten Sie die entsprechenden Angaben) § Austausch der Tinte erfordert eine spezielle Ausbildung. § CraftPix Verbrauchsmaterialien sind Tinte, Spülflüssigkeit, Filter, Tintenzirkulationsrohr, UV-Lampe, Druckkopf, Vakuum-Papier, Temperaturfühler, Heizun,g usw. § Bitte kontaktieren Sie MicroCraft für weitere Details.

Technische Daten (C2K11078 / 11091 / 120110)

	C2K11078	C2K11091	C2K120110
Max. Panel Dimension	1142 x 790 mm	1142 x 910 mm	1220 x 1120 mm
Max. Entladungsfrequenz Frequency	45 kHz	45 kHz	45 kHz
X -Achsen- Auflösung (dpi)	360 / 720 / 1080 / 1440	360 / 720 / 1080 / 1440	360 / 720 / 1080 / 1440
Y -Achsen- Auflösung (dpi)	720 / 1440 / 2160	720 / 1440 / 2160	720 / 1440 / 2160
Min. Tröpfchengröße	6 pl / 13 pl	6 pl / 13 pl	6 pl / 13 pl
Die Anzahl der Düsen	2 x 1024 (2048)	2 x 1024 (2048)	2 x 1024 (2048)
Standard Auflösung	720 dpi	720 dpi	720 dpi
Min. Linienbreite *1	70 µm–90 µm	70 µm–90 µm	70 µm–90 µm
Geschwindigkeit *2	580 x 430 mm: 17 seconds 610 x 510 mm: 23 seconds 780 x 610 mm: 31 seconds 1100 x 780 mm: 58 seconds	580 x 430 mm: 17 seconds 610 x 510 mm: 23 seconds 780 x 610 mm: 31 seconds 1100 x 780 mm: 58 seconds	580 x 430 mm: 17 seconds 610 x 510 mm: 23 seconds 780 x 610 mm: 31 seconds 1100 x 780 mm: 58 seconds
Anzahl der Farbbehälter	1	1	1
Tankinhalt (Max.)	1000 ml	1000 ml	1000 ml
UV Lampe (am Kopf befestigt) *3	LED-UV lampe	LED-UV lampe	LED-UV lampe
Anzahl der Ausrichtungskameras	1	1	1
Kamera Auflösung	8,4 x 6,3 mm	8,4 x 6,3 mm	8,4 x 6,3 mm
Luftversorgung: Druck	0,5 MPa	0,5 MPa	0,5 MPa
Luftversorgung: Verbrauch	75 ℓ/min.	75 ℓ/min.	75 ℓ/min.
Netzanschluss *4 Dreiphasig, AC200–230 V 50/60 Hz	20 A	20 A	20 A
Gewicht	1700 kg	2200 kg	2700 kg
Größe (mm)
Betriebsbedingungen	21–24°C, 30–70% relative Luftfeuchtigkeit. * frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase. Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter) Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

Allgemeine Spezifikation

Leiterplattendicke	0,1–6,0 mm 5 Kompatibilität für Materialstärken über 6,0 mm ist optional
Monitor	Touchscreen LCD Monitor
Software	Windows 10 / Windows 11
Datenformat	RS274X, RS274D, ODB++, DPF, DXF, BMP 6, TIFF 6

*5 Bei Verwendung des Vakuumtischs ist die Darstellung abhängig von der Plattenverwerfung und Klemmart. Die Druckqualität sinkt, bei Plattenverzügen. Bitte kontaktieren Sie uns für detailliertere Angaben. *6 Skalierungs- und Justierungsfunktionen können nicht verwendet werden.

Vakuum Pumpe *

Netzanschluss	Dreiphasig, AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
Kapazität	50 Hz: 575 ℓ/min. 60 Hz: 685 ℓ/min.
Vakuumanschluß	RC 3/4
Gewicht	85 kg

* Ist abhängig von der Klemmmethode
