MicroCraft

  • 按需喷墨印刷系统

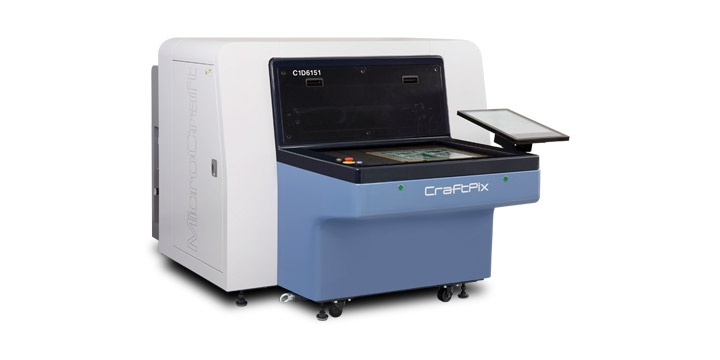

搭载了1个FUJIFILM Dimatix公司制造的印刷头的高精细印刷模型。

C1D型号

C1D6151

高精度喷印模式
C1D6151 / C1D7861
配装了1个FUJIFILM Dimatix制造的喷头(2048个喷嘴)，最小墨滴量2.4pl，最大喷射频率达到100kHZ。

机台规格

C1D6151 C1D7861
最大基板尺寸

625 x 535 mm

795 x 651 mm
喷射最大频率数

100 kHz

100 kHz
横向解析度 (dpi)

1200 / 2400 / 3600

1200 / 2400 / 3600
纵向解析度 (dpi)

600 / 1200 / 2400 / 3600

600 / 1200 / 2400 / 3600
最小墨滴量

2.4 pl

2.4 pl
喷嘴数

1 x 2048

1 x 2048
标准解析度

1200 dpi

1200 dpi
最小线宽 *1

40 µm–60 µm

40 µm–60 µm
喷印时间 *2

580 x 430 mm: 27秒

610 x 510 mm: 32秒

580 x 430 mm: 27秒

610 x 510 mm: 32秒

780 x 610 mm: 46秒
墨罐数量

1

1
墨罐容量 (最大)

300 ml

300 ml
喷头同步UV灯 *3

LED UV灯

LED UV灯
对位相机数

1

1
照相机视野角

11.2 x 8.4 mm

11.2 x 8.4 mm
空压规格 (压力)

0.5 MPa

0.5 MPa
空压规格 (容量)

75 ℓ/min.

75 ℓ/min.
电源 *4
単相AC200–240 V 50/60 Hz

15 A

15 A
重量

900 kg

1200 kg
尺寸表 (mm)

操作环境 21–24℃、30–70%（相对湿度）
* 无结露、灰尘、（洁净室ISO 7级（建议联邦标准209E级10,000或更高））、振动及腐蚀性气体
大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）
油雾浓度：1 mg/㎥ (ANR) 以下

*1 依油墨特性 *2 当使用UV型油墨时，喷印速度会随着其所需之UV能量强弱而有所改变，喷印的时间不包含对位、台面进出及上下板时间，请于MicroCraft进行试印并确认其喷印质量及速度。*3 安装的LED UV灯取决于所使用的墨水种类。*4 需要单独的冷却装置和真空泵电源（规格取决于出货的目的地）● 客户需要特殊培训以便进行油墨交换 ● CraftPix的耗材为油墨、清洁液、过滤器、输墨管、UV灯、喷印头装置、真空吸附用纸、温度感应器、加热器等。● 详细规格请联系销售人员

共通规格

基板厚度

0.1–6.0 mm（6.0mm以上的厚度为选配件）*5
显示器

配备了触摸式液晶显示器
支援电脑作业系统

Windows 10 / Windows 11
载入喷印资料格式

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 使用真空吸附时，该值根据基板的翘曲和基板的固定方法而异。由于基板的翘曲，印刷质量可能会下降。 请在特定条件下与销售人员联系以获取正确的数字。*6 无法使用涨缩和对位功能

真空泵 *

电源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
排气量

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)
空气耦合器尺寸

RC 3/4
重量

85 kg

* 依据基板的固定方式
