  • 按需喷墨印刷系统

搭载了2048个喷嘴的标准型号。

C2K型号

C2K6151

标准型号
C2K6151 / C2K7861
此标准型号总共配备2048个喷嘴。它具有在x方向上以30dpi的步长改变印刷分辨率的能力，使操作员可以对其印刷质量进行精确的调整。

超大型型号

标准型号 (超大型型号)
C2K11078 / C2K11091 / C2K120110

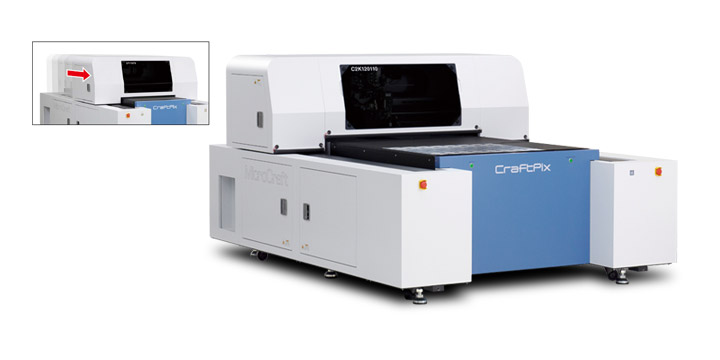

可对应超大尺寸的超大机型。具有与6151/7861型号同等的印刷速度性能。喷印方式与其它型号同样也是单向喷印，不过喷头具备了可以前后移动的新结构是它的一大特征。

机台规格 (C2K6151/7861)

C2K6151 C2K7861
最大基板尺寸

625 x 535 mm

795 x 651 mm
喷射最大频率数

45 kHz

45 kHz
横向解析度 (dpi)

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440
纵向解析度 (dpi)

720 / 1440 / 2160

720 / 1440 / 2160
最小墨滴量

6 pl / 13 pl

6 pl / 13 pl
喷嘴数

2 x 1024 (2048)

2 x 1024 (2048)
标准解析度

720 dpi

720 dpi
最小线宽 *1

70 µm–90 µm

70 µm–90 µm
喷印时间 *2

580 x 430 mm: 17秒
610 x 510 mm: 23秒

580 x 430 mm: 17秒
610 x 510 mm: 23秒
780 x 610 mm: 31秒
墨罐数量

1

1
墨罐容量 (最大)

1000 ml

1000 ml
喷头同步UV灯 *3

LED UV灯

LED UV灯
对位相机数

1

1
照相机视野角

8.4 x 6.3 mm

8.4 x 6.3 mm
空压规格 (压力)

0.5 MPa

0.5 MPa
空压规格 (容量)

75 ℓ/min.

75 ℓ/min.
电源 *4
単相AC200–240 V 50/60 Hz

15 A

15 A
重量

700 kg

1000 kg
尺寸表 (mm)

操作环境 21–24℃、30–70%（相对湿度）
* 无结露、灰尘、（洁净室ISO 7级（建议联邦标准209E级10,000或更高））、振动及腐蚀性气体
大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）
油雾浓度：1 mg/㎥ (ANR) 以下

*1 依油墨特性 *2 当使用UV型油墨时，喷印速度会随着其所需之UV能量强弱而有所改变，喷印的时间不包含对位、台面进出及上下板时间，请于MicroCraft进行试印并确认其喷印质量及速度。*3 安装的LED UV灯取决于所使用的墨水种类。*4 需要单独的冷却装置和真空泵电源（规格取决于出货的目的地）● 客户需要特殊培训以便进行油墨交换 ● CraftPix的耗材为油墨、清洁液、过滤器、输墨管、UV灯、喷印头装置、真空吸附用纸、温度感应器、加热器等。● 详细规格请联系销售人员

机台规格 (C2K11078/11091/120110)

C2K11078 C2K11091 C2K120110
最大基板尺寸

1142 x 790 mm

1142 x 910 mm

1220 x 1120 mm
喷射最大频率数

45 kHz

45 kHz

45 kHz
横向解析度 (dpi)

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440
纵向解析度 (dpi)

720 / 1440 / 2160

720 / 1440 / 2160

720 / 1440 / 2160
最小墨滴量

6 pl / 13 pl

6 pl / 13 pl

6 pl / 13 pl
喷嘴数

2 x 1024 (2048)

2 x 1024 (2048)

2 x 1024 (2048)
标准解析度

720 dpi

720 dpi

720 dpi
最小线宽 *1

70 µm–90 µm

70 µm–90 µm

70 µm–90 µm
喷印时间 *2

580 x 430 mm: 17秒

610 x 510 mm: 23秒

780 x 610 mm: 31秒

1100 x 780 mm: 58秒

580 x 430 mm: 17秒

610 x 510 mm: 23秒

780 x 610 mm: 31秒

1100 x 780 mm: 58秒

580 x 430 mm: 17秒

610 x 510 mm: 23秒

780 x 610 mm: 31秒

1100 x 780 mm: 58秒
墨罐数量

1

1

1
墨罐容量 (最大)

1000 ml

1000 ml

1000 ml
喷头同步UV灯 *3

LED UV灯

LED UV灯

LED UV灯
对位相机数

1

1

1
照相机视野角

8.4 x 6.3 mm

8.4 x 6.3 mm

8.4 x 6.3 mm
空压规格 (压力)

0.5 MPa

0.5 MPa

0.5 MPa
空压规格 (容量)

75 ℓ/min.

75 ℓ/min.

75 ℓ/min.
电源 *4
三相AC200–230 V 50/60 Hz

20 A

20 A

20 A
重量

1700 kg

2200 kg

2700 kg
尺寸表 (mm)

操作环境 21–24℃、30–70%（相对湿度）
* 无结露、灰尘、（洁净室ISO 7级（建议联邦标准209E级10,000或更高））、振动及腐蚀性气体
大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）
油雾浓度：1 mg/㎥ (ANR) 以下

*1 依油墨特性 *2 当使用UV型油墨时，喷印速度会随着其所需之UV能量强弱而有所改变，喷印的时间不包含对位、台面进出及上下板时间，请于MicroCraft进行试印并确认其喷印质量及速度。*3 安装的LED UV灯取决于所使用的墨水种类。*4 需要单独的冷却装置和真空泵电源（规格取决于出货的目的地）● 客户需要特殊培训以便进行油墨交换 ● CraftPix的耗材为油墨、清洁液、过滤器、输墨管、UV灯、喷印头装置、真空吸附用纸、温度感应器、加热器等。● 详细规格请联系销售人员

共通规格

基板厚度

0.1–6.0 mm（6.0mm以上的厚度为选配件）*5
显示器

配备了触摸式液晶显示器
支援电脑作业系统

Windows 10 / Windows 11
载入喷印资料格式

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 使用真空吸附时，该值根据基板的翘曲和基板的固定方法而异。由于基板的翘曲，印刷质量可能会下降。 请在特定条件下与销售人员联系以获取正确的数字。*6 无法使用涨缩和对位功能

真空泵 *

电源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
排气量

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)
空气耦合器尺寸

RC 3/4
重量

85 kg

* 依据基板的固定方式
