MicroCraft

  • On Demand 잉크젯 인쇄 시스템

CraftPix 시리즈 중 최고의 인쇄 속도를 실현한 플래그쉽 모델

CPE모델

CPE

초고속 인쇄 모델

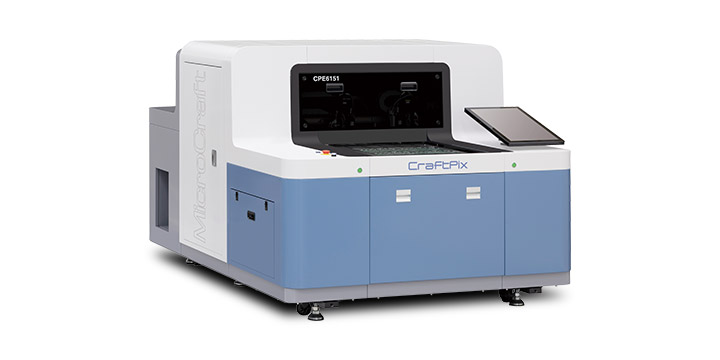

CPE6151
인쇄 헤드를 8기 탑재한 CPE 모델은 CPQ 모델보다 빠른 인쇄 속도를 구현한 플래그쉽 모델입니다. 리니어 모터 구동에 의한 셔틀 테이블은 정확성과 고속성을 양립시켜, 라인업 중 가장 고속의 인쇄를 실현했습니다. 인쇄 막 두께가 필요한 솔더 레지스트는 물론 양산 라인에서 심볼 인쇄에 사용할 수도 있습니다. 압도적인 인쇄 속도가 생산성을 비약적으로 향상시켜 제조 현장에 혁신을 가져옵니다.

CPE6151의 주요사양

CPE6151
최대 기판 사이즈

625 x 535 mm
사출최대주파수

45 kHz
가로방향 해상도 (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160
세로방향 해상도 (dpi)

360 / 720 / 1080 / 1440
최소액적량

6 pl / 13 pl
노즐수

8 x 1024 (8192)
표준해상도

720 dpi
최소선폭 *1

70 µm–90 µm
인쇄시간 *2

580 x 430 mm: 6초
610 x 510 mm: 6초
잉크탱크 수

1
잉크탱크용량 (최대)

1000 ml
온헤드UV램프 *3

LED UV램프
카메라 시야각

11.8 x 9.0 mm
에어사양 (압력)

0.5 MPa
에어사양 (용량)

225 ℓ/min.
전원 *4
단상AC200–240 V 50/60 Hz

30 A
중량

1800 kg

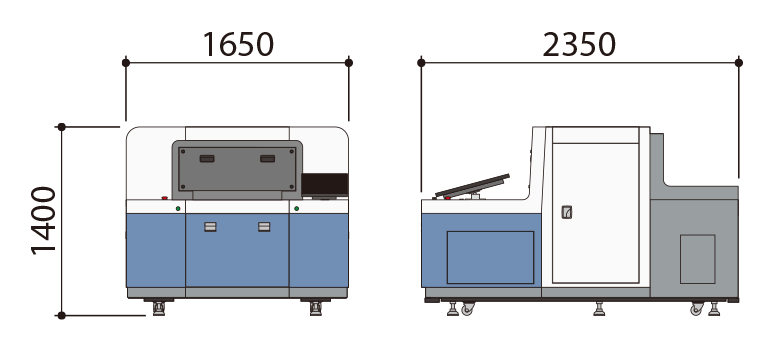

외부사이즈 (mm)

동작환경 21–24℃、30–70% (상대습도)
* 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당）이상 추천), 진동, 부식성 가스가 없을 것.
대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하)
오일 미스트 농도: 1 mg/㎥ (ANR) 이하

*1 잉크에 따라 달라집니다. *2 UV경화형 잉크사용시, 속도는 필요한 UV광량에 따라 달라집니다. 인쇄시간에는 화상 어라이먼트, 셔틀동작, 기판교체 시간은 제외됩니다. *3 LED UV램프는 사용하는 잉크에 따라 다릅니다. *4 별도 냉각 장치 및 진공펌프 전원이 필요합니다. (사양은 설치 장소에 따라 달라집니다.) ●고객쪽에서 잉크 교환을 실시하기 위해서는 별도의 트레이닝이 필요합니다. ●CraftPix의 소모품은, 잉크, 세정액, 필터, 송액튜브, UV램프, 어레이 유닛, 버큠용지, 온도 센서, 히터 등이 있습니다. ●상세 사양내용에 관해서는 영업과로 확인하여 주십시오.

CraftPix공통사양

기판두께

0.1–6.0 mm (6.0 mm이상의 두께는 옵션 대응) *5
위치결정

CCD카메라
모니터

터치 패널식 액정 모니터 장비
소프트웨어 대응 OS

Windows 7 / Windows 8 / Windows 10
입력데이터

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 진공 흡착 사용 시. 기판의 휨이나 기판 고정 방식에 따라 값은 다릅니다. 기판의 휨에 의해 인쇄 품질이 저하될 수 있습니다. 특정 조건에 있어서의 정확한 숫자에 대해서는 영업부로 확인하여 주십시오. *6 축척・위치 맞춤 기능 사용 불가

진공펌프 *

전원

삼상AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
배기량

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)
에어 커플러 사이즈

RC 3/4
중량

85 kg

* 기판고정 방식에 따름
