- On-demand InkJet Printing System
CraftPix bietet zahlreiche, für die Digitalisierung einzigartige Funktionen,
die mit der analogen Methode nicht möglich waren.
Nützliche Funktionen

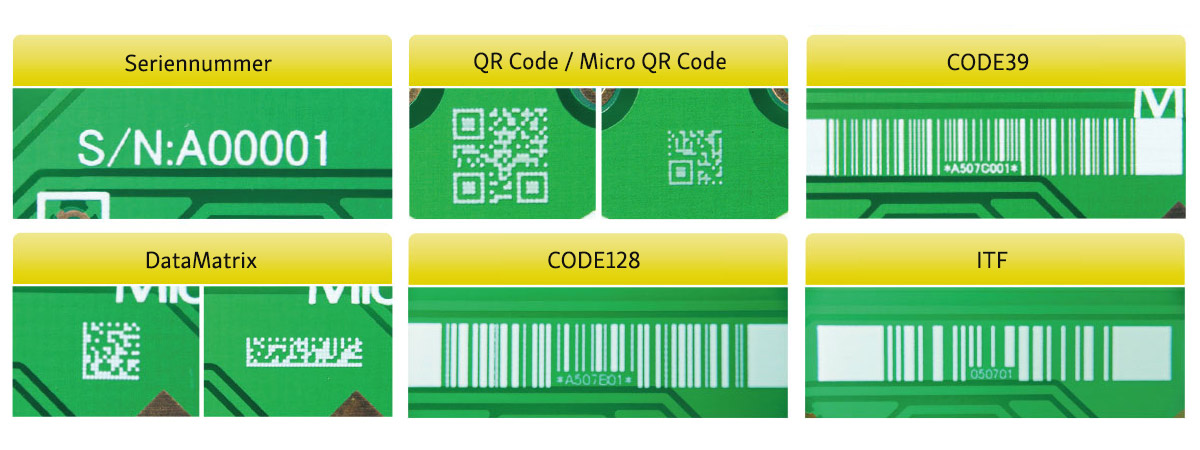

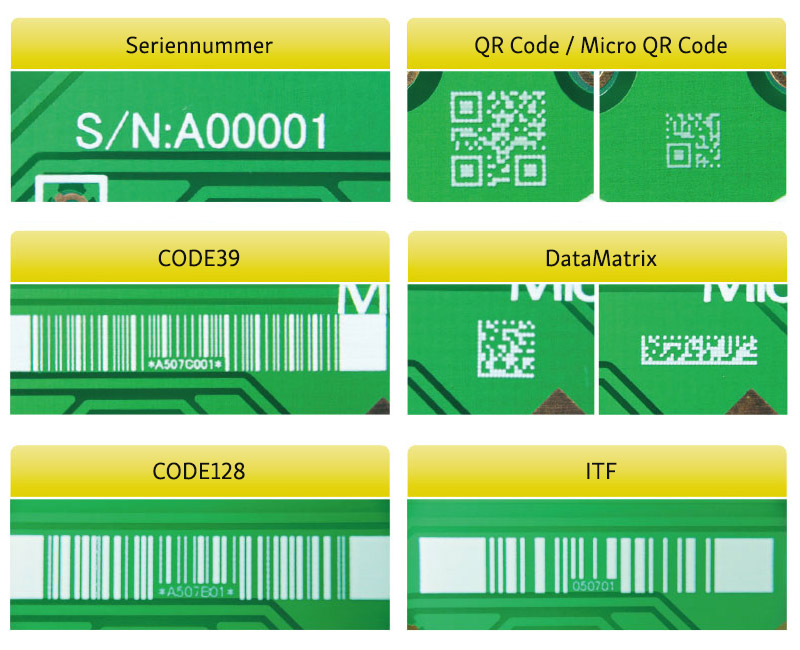

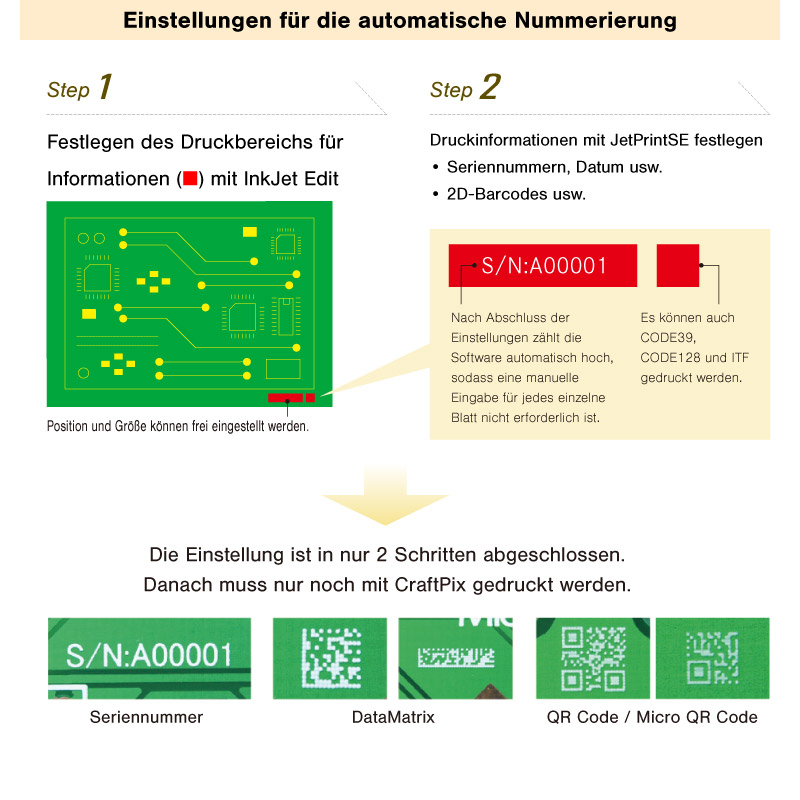

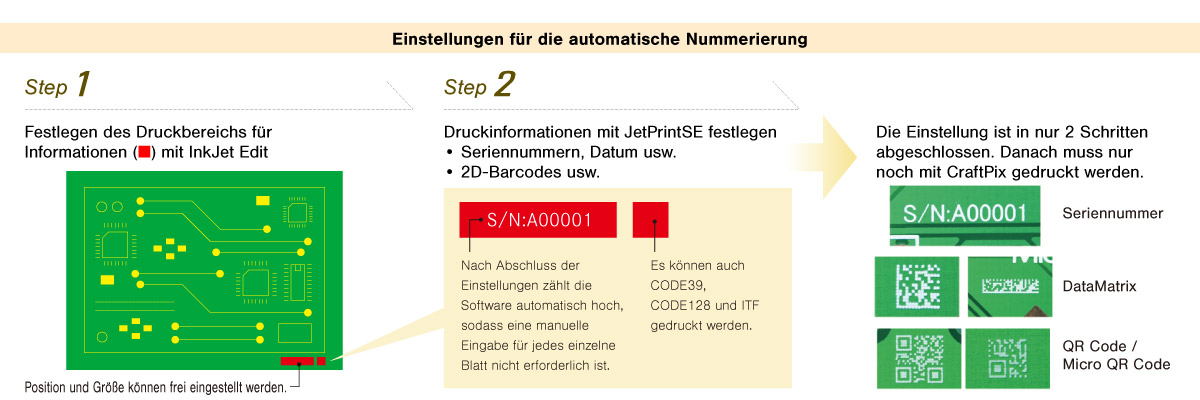

Serialisierung und Barcodedruck
Fertigungsnutzen, einzelne Leiterplatten, Testcoupons und andere Produkte können mit dem aktuellem Datum,
der Chargennummer, Barcode und Seriennummer bedruckt werden.
Diese Option bietet Ihren Kunden eine Rückverfolgbarkeit, welche einen zusätzlichen Mehrwert der CraftPix darstellt.
Beliebige Zeichenfolgen, QR-Codes, Code 39 und Matrixcodes können ebenfalls erzeugt werden.

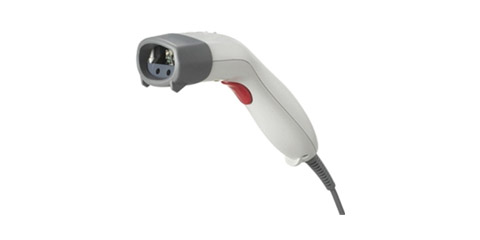

2D- Handscanner
Mit der CraftPix- Serie druckbare 2D- Barcodes
Die CraftPix- Serie kann drei Arten von Codes drucken: Data Matrix, QR-Codes und Micro QR-Codes. Die erforderliche Druckfläche ist abhängig von der Anzahl von Zeichen. Die Einhaltung der in der Tabelle genannten Mindestgröße stellt sicher, dass die Barcodes mittels Barcodeleser oder Smartphone gelesen werden können.
| 2D Barcode | Beispiel | Zeichenzahl | ||
| 10 | 20 | 30 | ||
| Data Matrix (quadratisch) |  | 0,8 mm | 1,0 mm | 1,2 mm |
| Data Matrix (rechteckig) |  | 1,2 x 0,6 mm | 2,0 x 0,5 mm | 1,6 x 0,8 mm |
| QR Code |  | 1,3 mm | 1,4 mm | 1,4 mm |
| Micro QR Code |  | 1,0 mm | 1,0 mm | 1,1 mm |
Automatisches Düsenprüfsystem Optionen

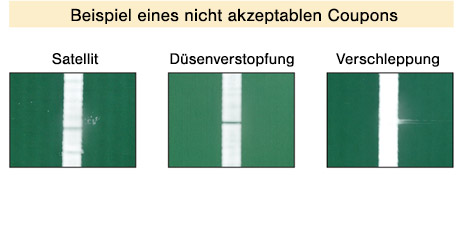

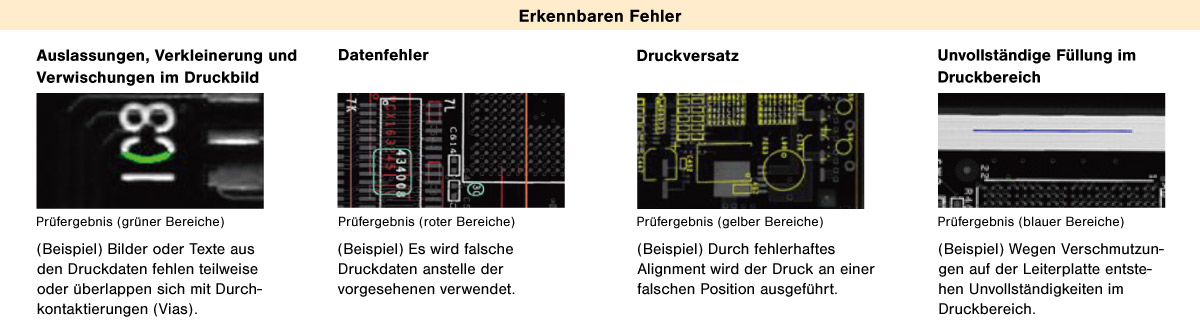

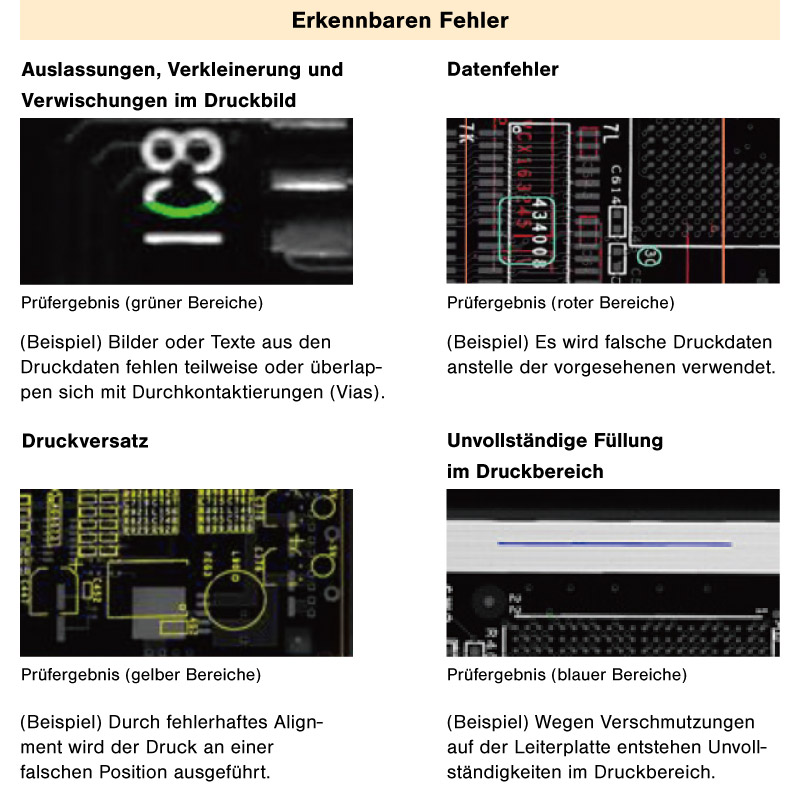

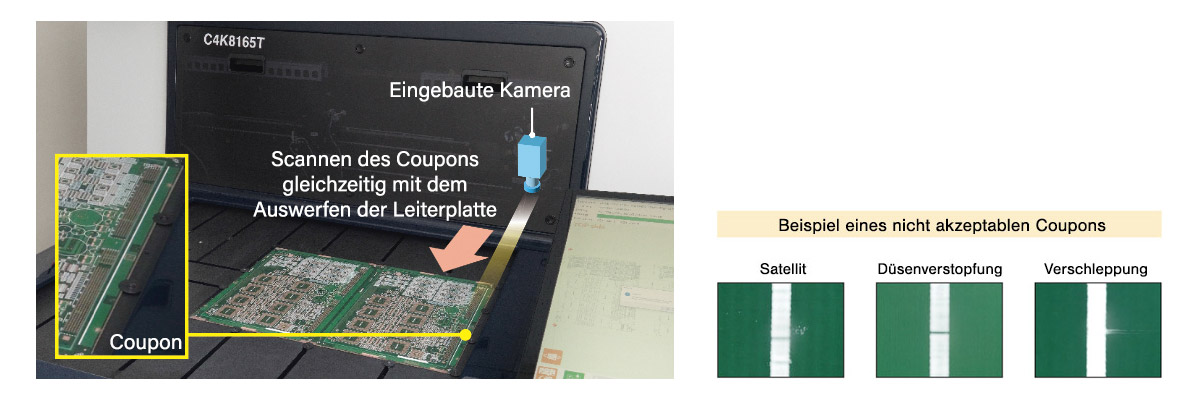

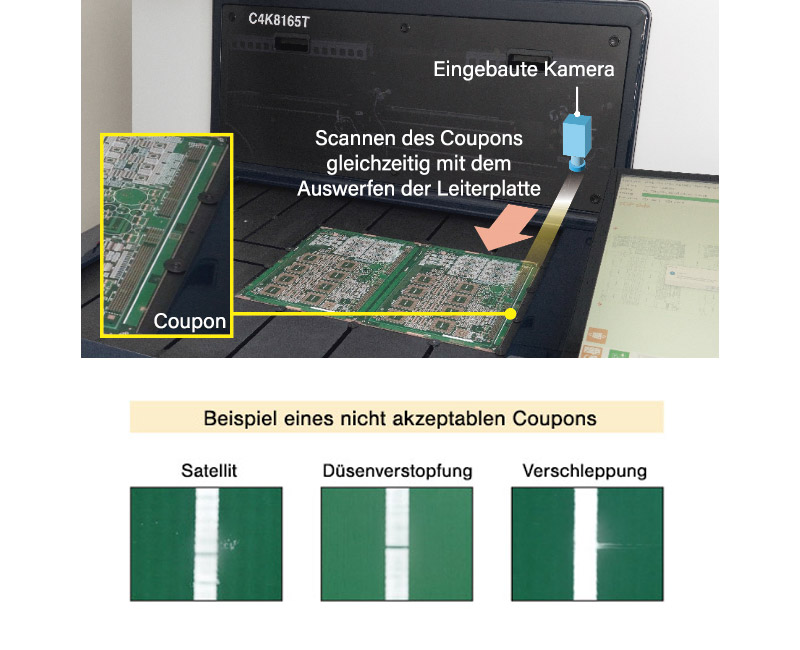

Als Maßnahme gegen Düsenfehler während des Druckvorgangs verfügt das System über ein automatisches Düsenprüfsystem, das mit Hilfe schneller Bildverarbeitungstechnik verschiedenste Defekte erkennen kann. Während des Produktionsdrucks wird ein 1mm breiter Streifen(Coupon) am Rand der Leiterplatte gedruckt. Nach Abschluss des Druckvorgangs wird der gedruckte Coupon beim ausfahren des Tisches mithilfe einer integrierten Kamera gescannt und die Druckqualität überprüft. Wenn das Ergebnis des Coupons als nicht akzeptabel eingestuft wird, wird eine entsprechende Fehlermeldung auf dem Bedienbildschirm angezeigt. Wenn die Druckqualität des Coupons in Ordnung ist, wird keine Meldung angezeigt.
Weitwinkel-Navigationskamera Optionen

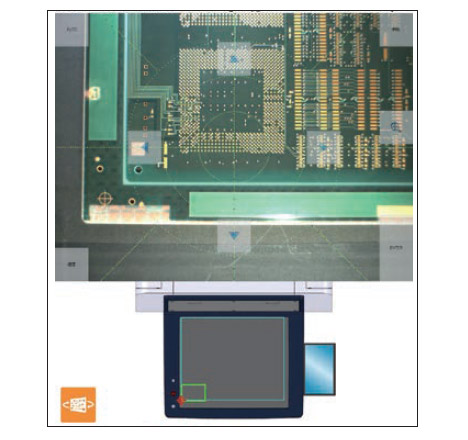

Beispiel der Darstellung am Bildschirm
Zusätzlich zur Standard-Ausrichtungskamera kann eine Weitwinkel-Navigationskamera mit einem Sichtfeld von 100mm installiert werden. Durch das erweiterte Sichtfeld wird die Bedienung bei der Höhenpositionierung und dem erlernen der Ausrichtungsposition des ersten Punktes erleichtert. Zudem wird der für die Kamera ersichtliche Bereich am Bildschirm angezeigt, so dass auch die Position auf dem Shuttle-Tisch, auf dem die Leiterplatte platziert ist, leicht erfasst werden kann. Die Umschaltung zwischen der Ausrichtungskamera und der Weitwinkel-Navigationskamera erfolgt wenn erforderlich automatisch.

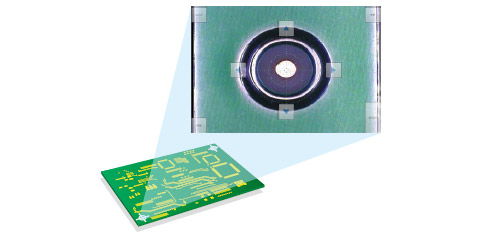

Automatische Ausrichtung
Die automatische Registrierung ermöglicht ein schnelles und hochgenaues Drucken.

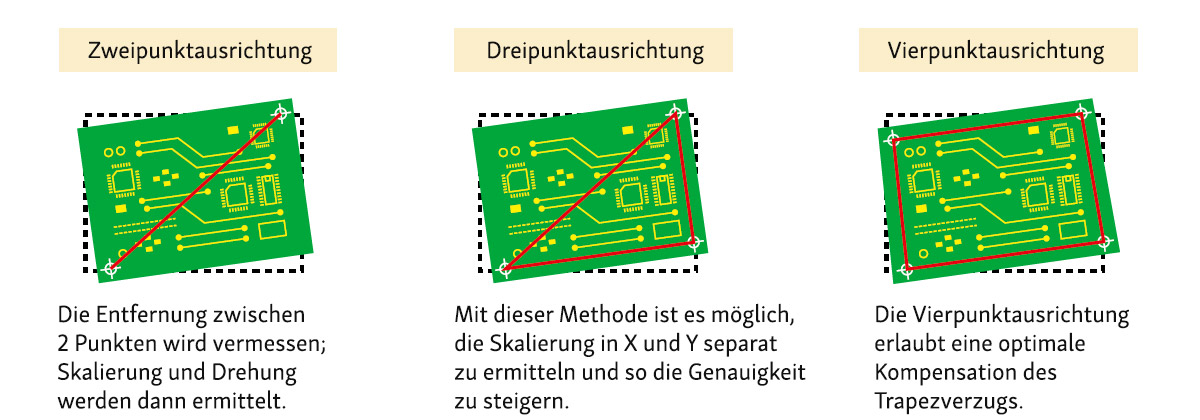

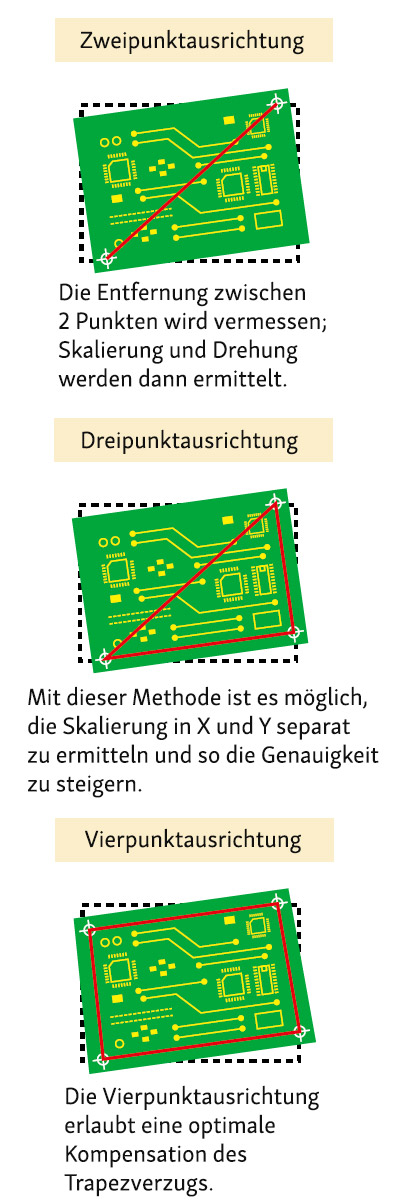

Die Platte kann auf bis zu vier Fiducials ausgerichtet werden. X, Y und Thetadrehung werden bestimmt und hieraus die Daten für einen präzisen Druck kalkuliert. Zusätzlich ist es möglich, Einzelnutzen separat auszurichten.
Glänzend / Matte Oberflächenbeschaffenheit

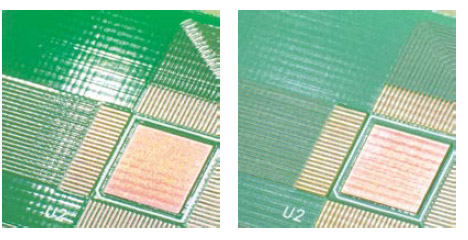

Links: Hochglanz-Finish
Rechts: Mattes Finish
CrafPix kann zwei verschiedene Arten der Oberflächenbeschaffenheit anbieten. Wenn eine glänzende Oberfläche gewünscht wird, ist unser Glossy Surface Finish geeignet. Wir können eine glänzende und glatte glasierte Oberfläche gewährleisten. Ein heller Farbton mit hoher Sättigung verleiht Ihrer Leiterplatte ein sehr edles Aussehen. Für den Fall, dass eine glänzende Oberfläche nicht erforderlich ist, empfehlen wir unsere matte Oberflächenbeschaffenheit. Im Gegensatz zum glänzenden Finish können wir einen sehr ruhigen Oberflächenfarbton ohne spiegelnden Glanz anbieten.

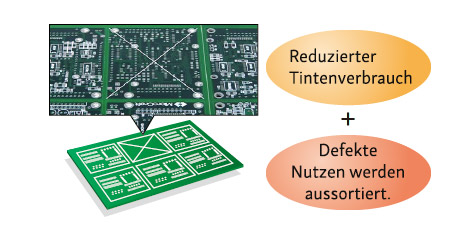

Automatisches Auskreuzen (nur Gutnutzen werden bedruckt)
Durch die Integration von Testdaten in das CraftPix- System können fehlerfreie Nutzen bestimmt werden. Bestückungsdruck, Serialisierung, Barcode und Prüfstempel werden nur auf diese fehlerfreien Nutzen gedruckt, während fehlerhafte Nutzen als solche markiert werden. Die als fehlerhaft markierten Nutzen können so vor der Auslieferung problemlos entnommen werden.
