  • 按需喷墨印刷系统

CraftPix提供自动送板机/收板机的选项以提高吞吐量。

自动送板机

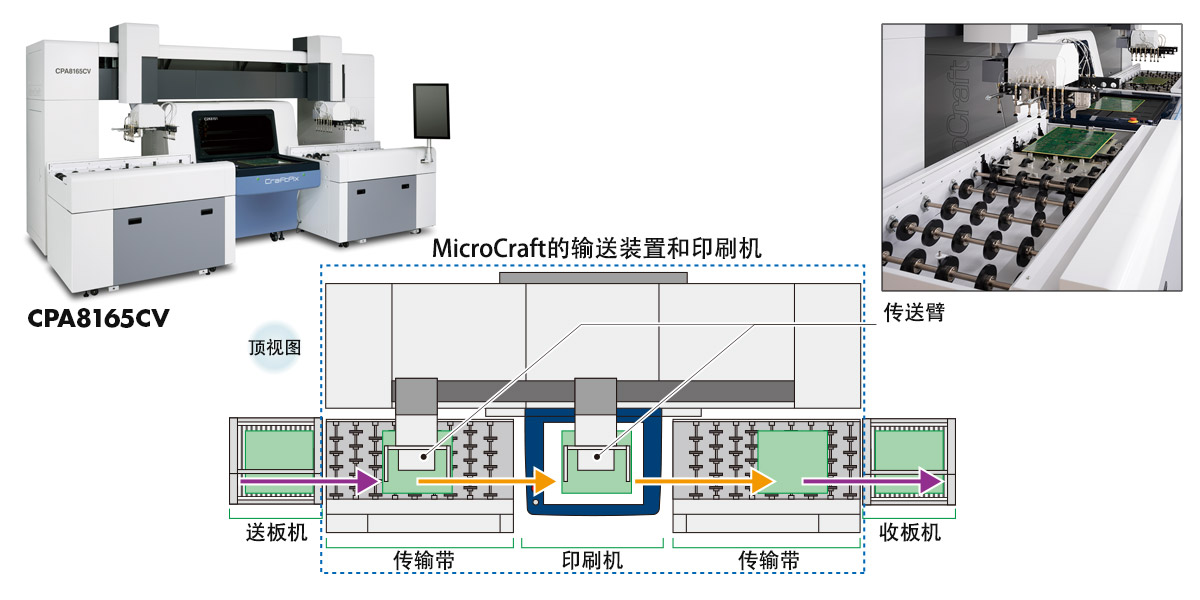

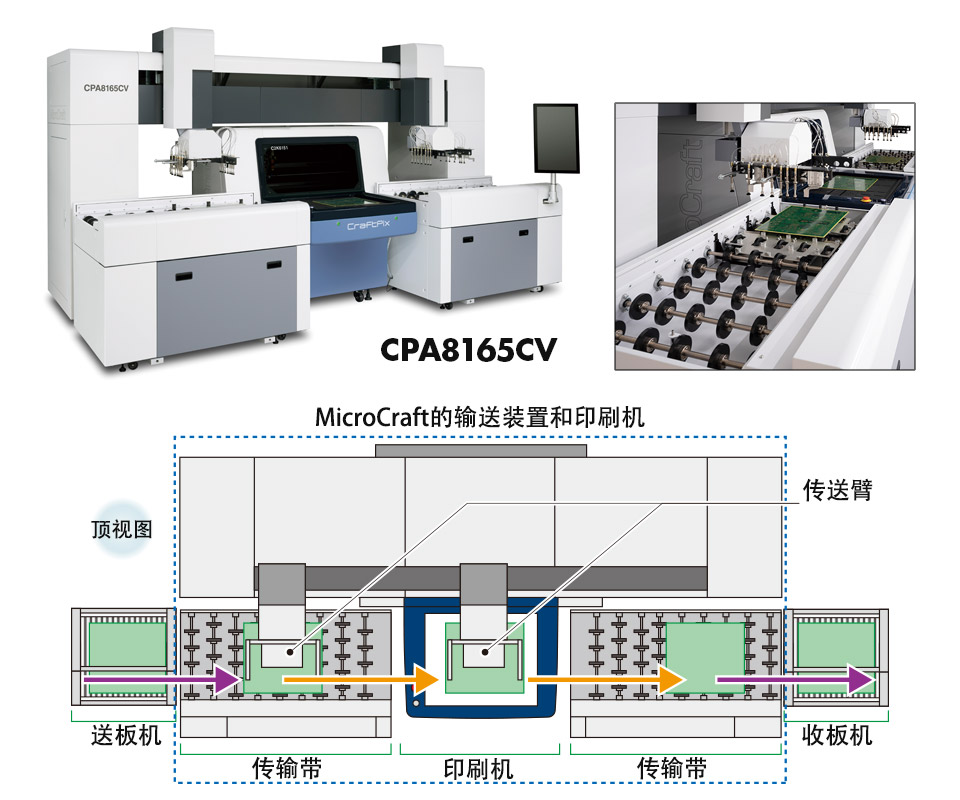

CPA8165CV (输送带式) 选配

客户之收送板机可与MicroCraft输送装置链接，根据客户需求，
输送各种 不同的材料，板子可由客户端之送板机输送至MicroCraft输送装置上做定位，
并由机械手臂上的吸嘴将板子抓取至CraftPix，当喷印完成时立即卸除，并由输送带输送至下一个制程。

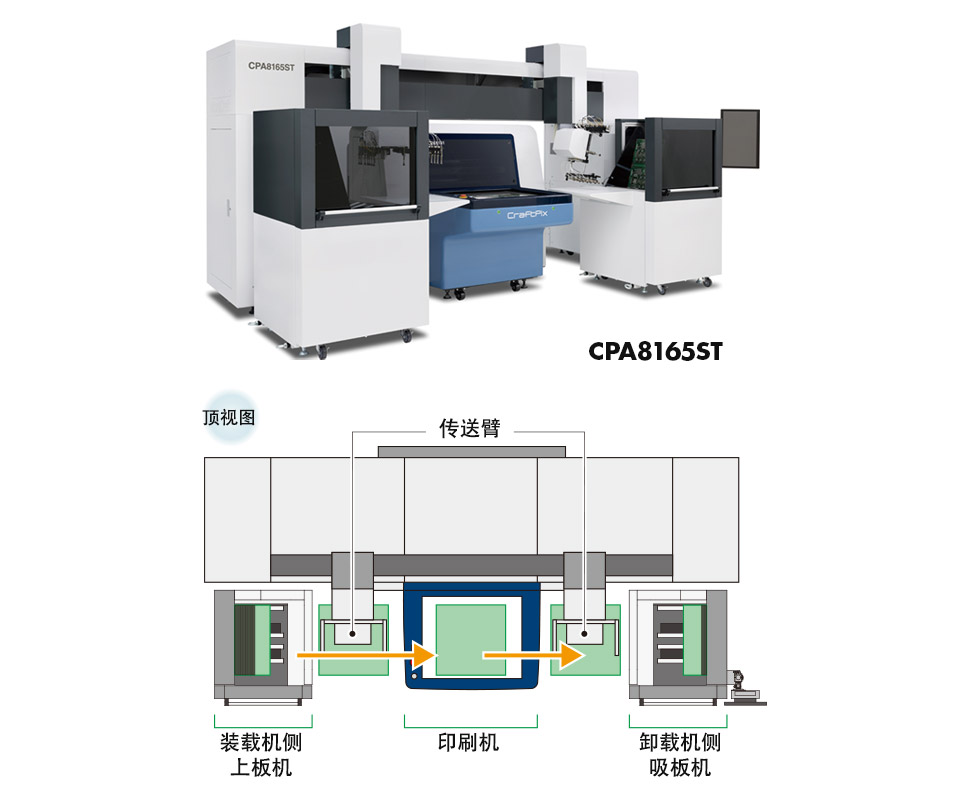

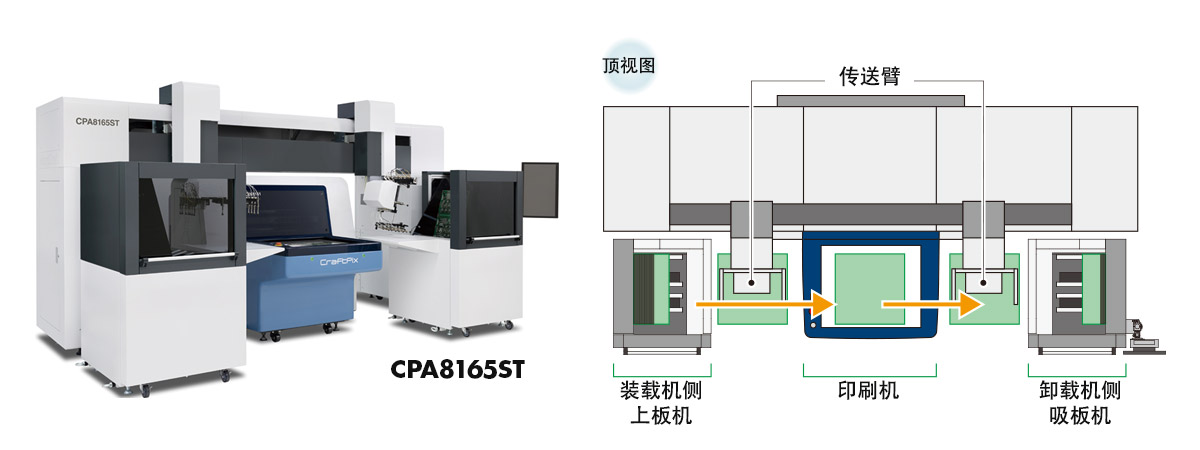

CPA8165ST (悬臂式) 选配

在CraftPix左右连接上下料机，进行连续自动运行。
搬运手臂将堆垛在下料机的基板吸起运至CraftPix进行喷印，喷印完成后，将基板卸载至下料机。
基板厚度为1mm时，最多可堆叠160张板。同时也支持保护纸的运用，以防止重叠堆积时基板被划伤。
搬运手臂还具有翻板机构，1台CraftPix就可以进行“正面喷印→反面喷印→排出”的整个流程。

自动收送板机规格

CPA8165CV CPA8165ST
最大搬运基板尺寸

810 x 650 mm

810 x 650 mm
最小搬运基板尺寸

400 x 330 mm

400 x 330 mm
基板厚度

0.6–3.2 mm

0.6–3.2 mm
限位线
（基板安放高度）

835 mm *1

—
最大可搬运重量

1 kg *2

1 kg *2
搬运方法

吸附搬运 (使用真空泵)

吸附搬运 (使用真空泵)
安放数量
（安放高度）

N/A

360枚 *3
最大载荷重量

—

100 kg
空压规格 (压力)

0.5 MPa

0.5 MPa
空压规格 (容量)

10 ℓ/min.

5 ℓ/min.
电源
単相AC200–240 V 50/60 Hz

20 A

20 A
重量
（不含CraftPix）

载体：1200 kg
装载机侧输送台：150 kg
卸载机侧输送台：150 kg

载体：1200 kg
装载机侧上板机：160 kg
卸载机侧吸板机：170 kg
可以连接的机型

全机型可对应

全机型可对应

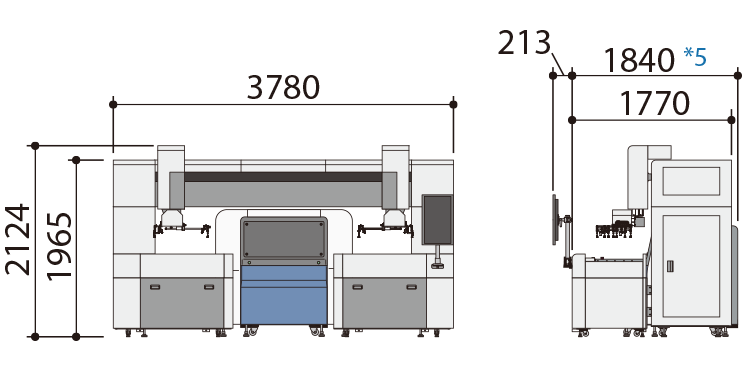

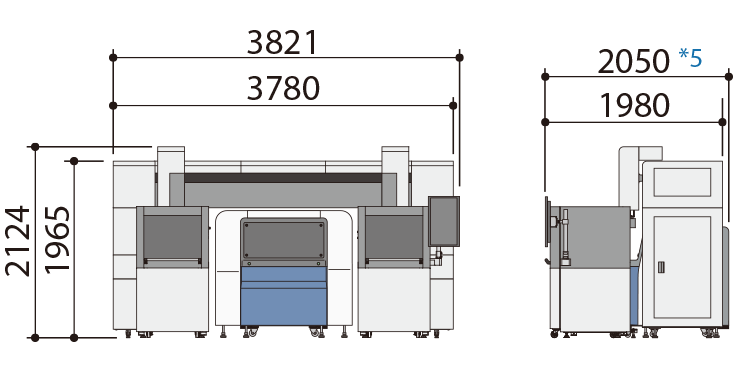

尺寸表 (mm)

操作环境 21–24℃、30–70%（相对湿度）
* 无结露、灰尘、（洁净室ISO 7级（建议联邦标准209E级10,000或更高））、振动及腐蚀性气体
大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）
油雾浓度：1 mg/㎥ (ANR) 以下

*1 可以对应用户的送板机/收板机的规格。*2 需要有10处或以上的吸着位置才能进行搬送。*3 基板厚度为1 mm时。*4 搬送基板的外形尺寸在780×610mm以内。超过780×610mm尺寸的情况，可能需要修改传送带/上下板机的宽度尺寸来对应。*5 C2K6151的尺寸。请联系我们的销售人员以获取其他型号的尺寸。● 详细规格请联系销售人员

真空泵

电源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
排气量

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)
空气耦合器尺寸

RC 3/4
重量

85 kg
