  • 按需喷墨印刷系统

搭载了双系统的油墨循环和油墨回收系统的型号。

CPT型号

CPT

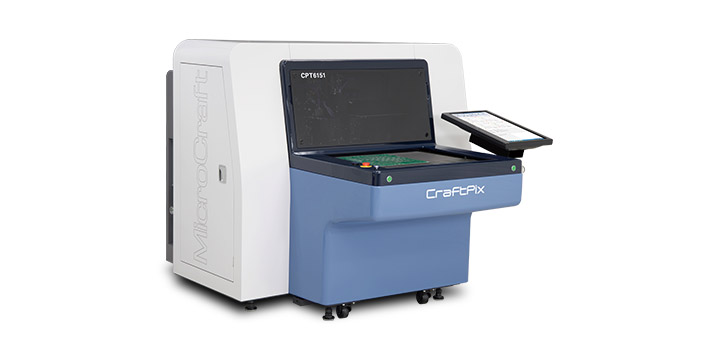

双色印刷对应型号
CPT6151 / CPT7861
搭载了双系统的油墨循环和油墨回收系统，可以同时使用白色和黄色的文字油墨或两种不同类型的油墨，例如抗蚀刻剂和阻焊剂。

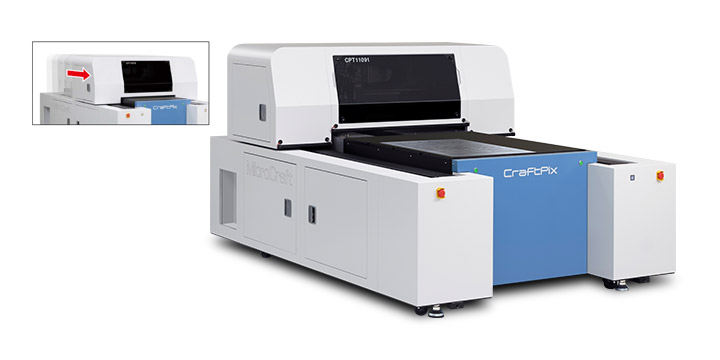

超大型型号

双色印刷对应型号 (超大型型号)
CPT11078 / CPT11091 / CPT120110 NEW
这是支持超大尺寸的超大型型号。印刷速度相当于6151/7861型号。该印刷方法与其他型号的单向印刷相同，但是主要特征是印刷头部分配备有沿前后方向移动的印刷构造。

机台规格 (6151 / 7861)

CPT6151 CPT7861
最大基板尺寸

625 x 535 mm

795 x 651 mm
喷射最大频率数

45 kHz

45 kHz
横向解析度 (dpi)

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440
纵向解析度 (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

360 / 720 / 1080 / 1440 / 1800 / 2160
最小墨滴量

6 pl / 13 pl

6 pl / 13 pl
喷嘴数

2 x 1024 (2048)

2 x 1024 (2048)
标准解析度

720 dpi

720 dpi
最小线宽 *1

70 µm–90 µm

70 µm–90 µm
印刷时间 *2

580 x 430 mm: 32秒

610 x 510 mm: 44秒

580 x 430 mm: 32秒

610 x 510 mm: 44秒

780 x 610 mm: 59秒
墨罐数量

2

2
墨罐容量 (最大)

1000 ml x 2

1000 ml x 2
喷头同步UV灯 *3

LED UV灯

LED UV灯
照相机视野角

8.4 x 6.3 mm

8.4 x 6.3 mm
空压规格 (压力)

0.5 MPa

0.5 MPa
空压规格 (容量)

150 ℓ/min.

150 ℓ/min.
电源 *4
単相AC200–240 V 50/60 Hz

15 A

15 A
重量

700 kg

1000 kg
尺寸表 (mm)

操作环境 21–24℃、30–70%（相对湿度）
* 无结露、灰尘、（洁净室ISO 7级（建议联邦标准209E级10,000或更高））、振动及腐蚀性气体
大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）
油雾浓度：1 mg/㎥ (ANR) 以下

*1 依油墨特性 *2 当使用UV型油墨时，喷印速度会随着其所需之UV能量强弱而有所改变，喷印的时间不包含对位、台面进出及上下板时间，请于MicroCraft进行试印并确认其喷印质量及速度。*3 安装的LED UV灯取决于所使用的墨水种类。*4 需要单独的冷却装置和真空泵电源（规格取决于出货的目的地）● 客户需要特殊培训以便进行油墨交换 ● CraftPix的耗材为油墨、清洁液、过滤器、输墨管、UV灯、喷印头装置、真空吸附用纸、温度感应器、加热器等。● 详细规格请联系销售人员

机台规格 (11078 / 11091 / 120110)

CPT11078 CPT11091 CPT120110
最大基板尺寸

1100 x 780 mm

1142 x 910 mm

1220 x 1120 mm
喷射最大频率数

45 kHz

45 kHz

45 kHz
横向解析度 (dpi)

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440
纵向解析度 (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

360 / 720 / 1080 / 1440 / 1800 / 2160

360 / 720 / 1080 / 1440 / 1800 / 2160
最小墨滴量

6 pl / 13 pl

6 pl / 13 pl

6 pl / 13 pl
喷嘴数

2 x 1024 (2048)

2 x 1024 (2048)

2 x 1024 (2048)
标准解析度

720 dpi

720 dpi

720 dpi
最小线宽 *1

70 µm–90 µm

70 µm–90 µm

70 µm–90 µm
印刷时间 *2

580 x 430 mm: 32秒

610 x 510 mm: 44秒

780 x 610 mm: 59秒

1100 x 780 mm: 113秒

580 x 430 mm: 32秒

610 x 510 mm: 44秒

780 x 610 mm: 59秒

1100 x 780 mm: 113秒

580 x 430 mm: 32秒

610 x 510 mm: 44秒

780 x 610 mm: 59秒

1100 x 780 mm: 113秒
墨罐数量

2

2

2
墨罐容量 (最大)

1000 ml x 2

1000 ml x 2

1000 ml x 2
喷头同步UV灯 *3

LED UV灯

LED UV灯

LED UV灯
照相机视野角

8.4 x 6.3 mm

8.4 x 6.3 mm

8.4 x 6.3 mm
空压规格 (压力)

0.5 MPa

0.5 MPa

0.5 MPa
空压规格 (容量)

150 ℓ/min.

150 ℓ/min.

150 ℓ/min.
电源 *4
三相AC200–230 V 50/60 Hz

20 A

20 A

20 A
重量

1700 kg

2200 kg

2700 kg
尺寸表 (mm)

操作环境 21–24℃、30–70%（相对湿度）
* 无结露、灰尘、（洁净室ISO 7级（建议联邦标准209E级10,000或更高））、振动及腐蚀性气体
大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）
油雾浓度：1 mg/㎥ (ANR) 以下

*1 依油墨特性 *2 当使用UV型油墨时，喷印速度会随着其所需之UV能量强弱而有所改变，喷印的时间不包含对位、台面进出及上下板时间，请于MicroCraft进行试印并确认其喷印质量及速度。*3 安装的LED UV灯取决于所使用的墨水种类。*4 需要单独的冷却装置和真空泵电源（规格取决于出货的目的地）● 客户需要特殊培训以便进行油墨交换 ● CraftPix的耗材为油墨、清洁液、过滤器、输墨管、UV灯、喷印头装置、真空吸附用纸、温度感应器、加热器等。● 详细规格请联系销售人员

共通规格

基板厚度

0.1–6.0 mm（6.0mm以上的厚度为选配件）*5
对位

CCD照相机
显示器

配备了触摸式液晶显示器
支援电脑作业系统

Windows 7 / Windows 8 / Windows 10
载入喷印资料格式

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 使用真空吸附时，该值根据基板的翘曲和基板的固定方法而异。由于基板的翘曲，印刷质量可能会下降。 请在特定条件下与销售人员联系以获取正确的数字。*6 无法使用涨缩和对位功能

真空泵 *

电源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
排气量

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)
空气耦合器尺寸

RC 3/4
重量

85 kg

* 依据基板的固定方式
